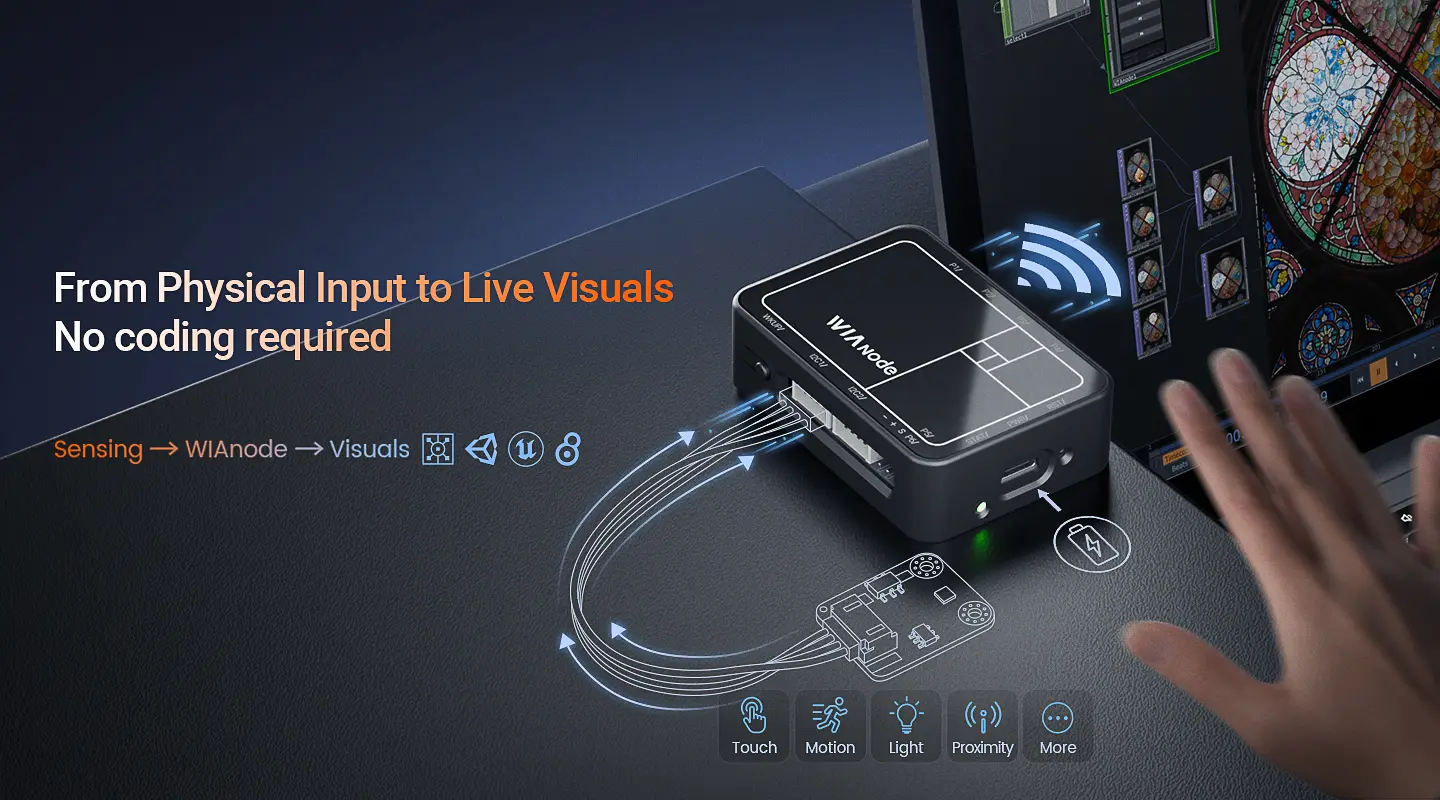

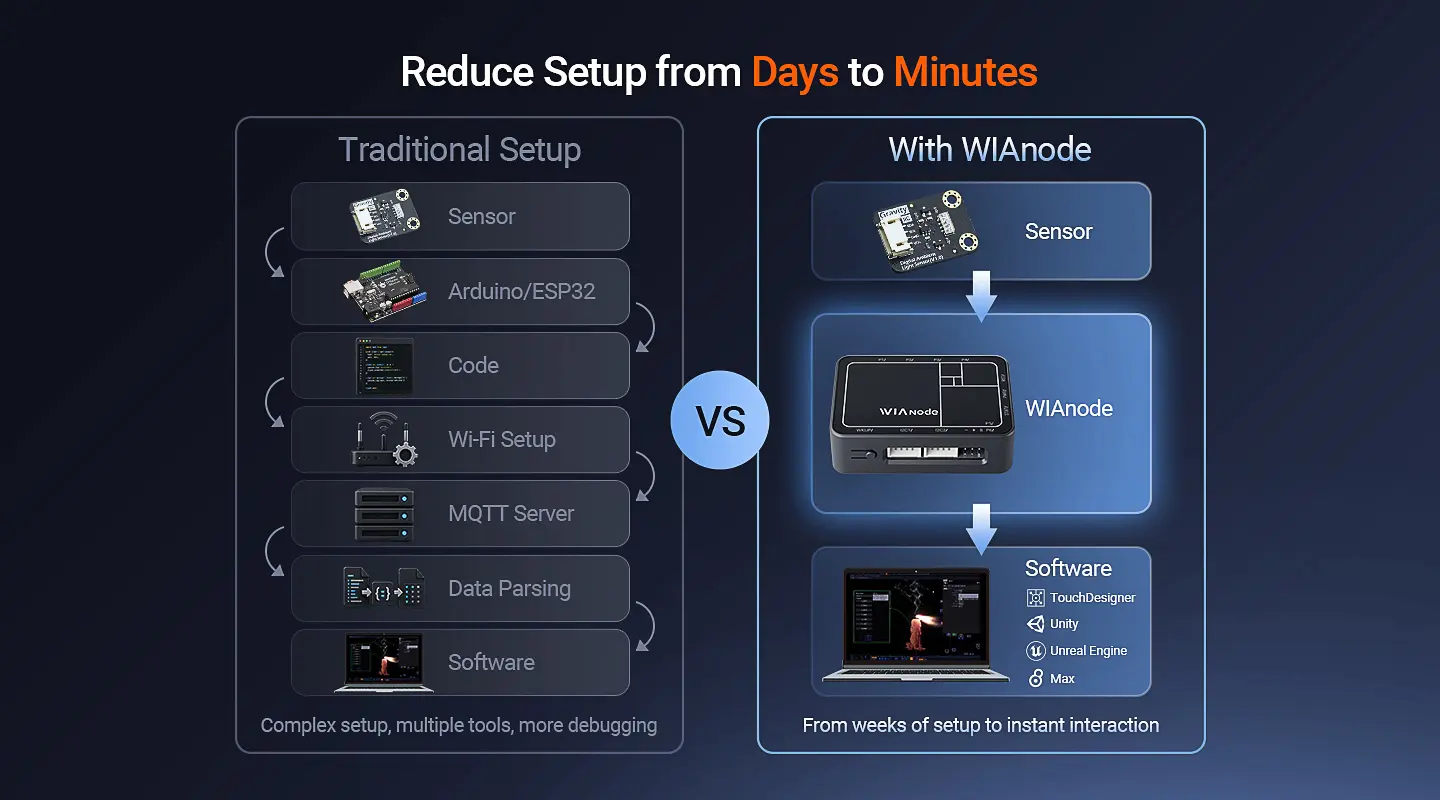

O WIAnode é um nó de interação sem fios concebido para ligar o mundo físico a ambientes de criação em tempo real. Direcionado para arte de media, instalações interativas, codificação criativa e projetos educativos, permite ligar sensores de toque, movimento, distância, luz, temperatura e botões diretamente a software como TouchDesigner, Unity, Unreal Engine e Max, através de transmissão MQTT sem fios integrada, sem necessidade de programar previamente um sistema com Arduino ou ESP32.
A configuração é feita através da edição de um simples ficheiro de texto, sem necessidade de drivers, servidor MQTT externo, aplicações dedicadas ou emparelhamento. O ecrã OLED integrado mostra o endereço IP necessário para ligação ao software, enquanto um indicador luminoso lateral apresenta o estado da ligação. Com duas portas I2C plug-and-play, quatro portas de entrada/saída configuráveis e duas portas para servos, o WIAnode permite tanto receber dados de sensores como controlar saídas físicas a partir do software, suportando ainda a implementação de múltiplos nós na mesma rede Wi-Fi para instalações distribuídas.
PRINCIPAIS CARACTERÍSTICAS

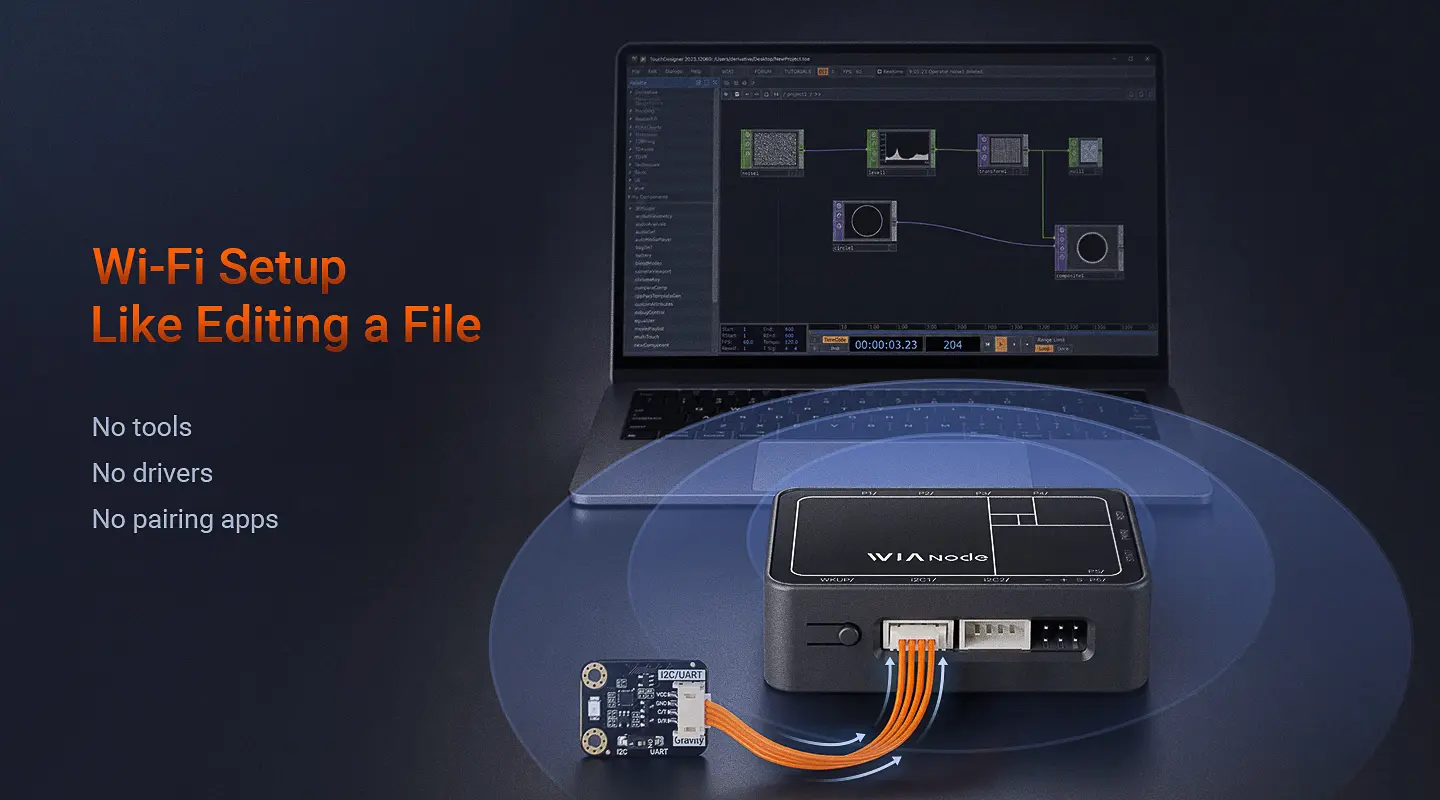

- Configuração sem programação: definição da rede Wi-Fi através da simples edição de um ficheiro de texto, sem drivers, servidor MQTT externo ou aplicação de configuração dedicada
- Ligação a rede Wi-Fi de 2,4GHz com receção automática de dados MQTT e saída em formato JSON estruturado
- Plugin dedicado para TouchDesigner, com compatibilidade adicional para Unity, Unreal Engine, Max/MSP, vvvv e outras ferramentas compatíveis com MQTT

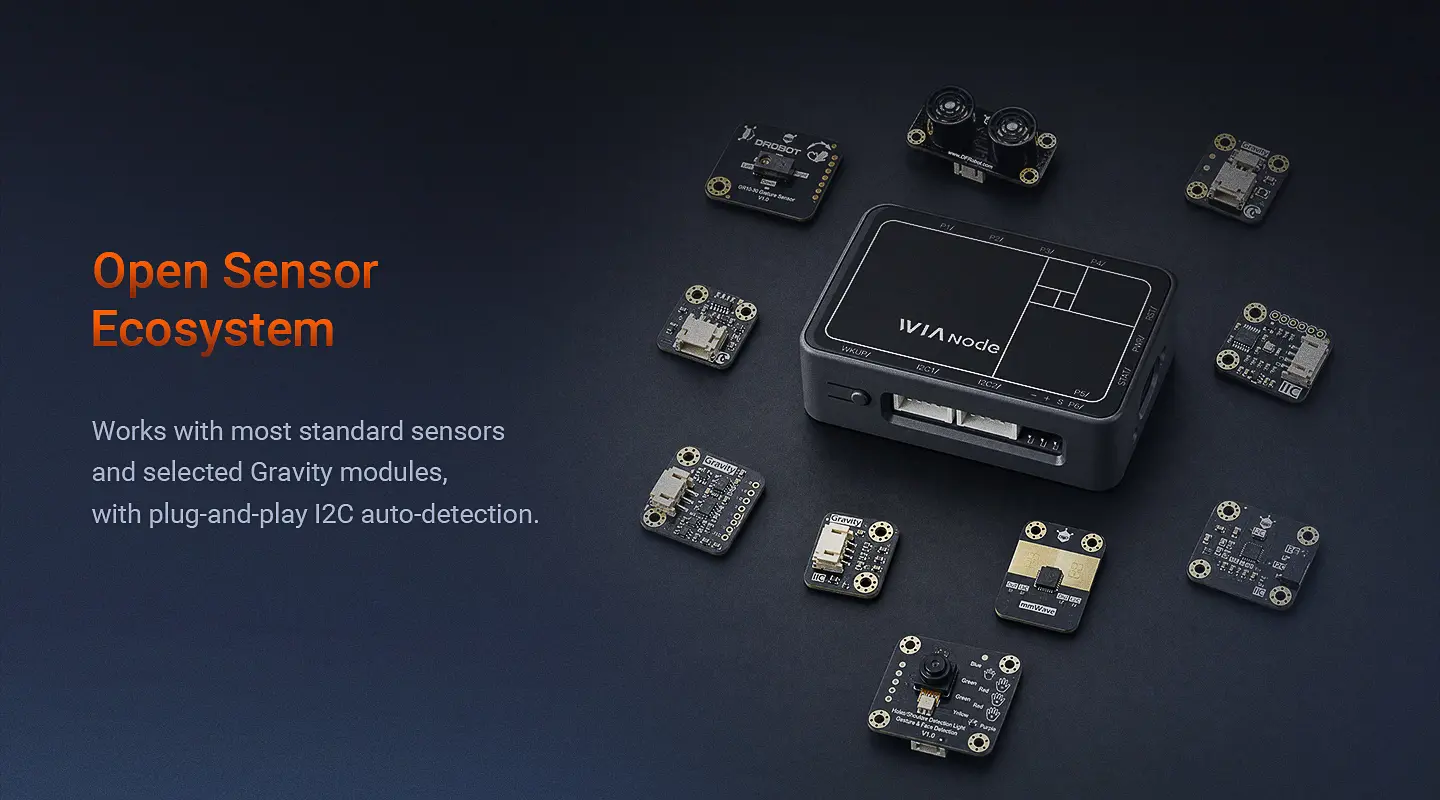

- Deteção automática (plug-and-play) de sensores I2C compatíveis, com endereço e estado de ligação visíveis no ecrã

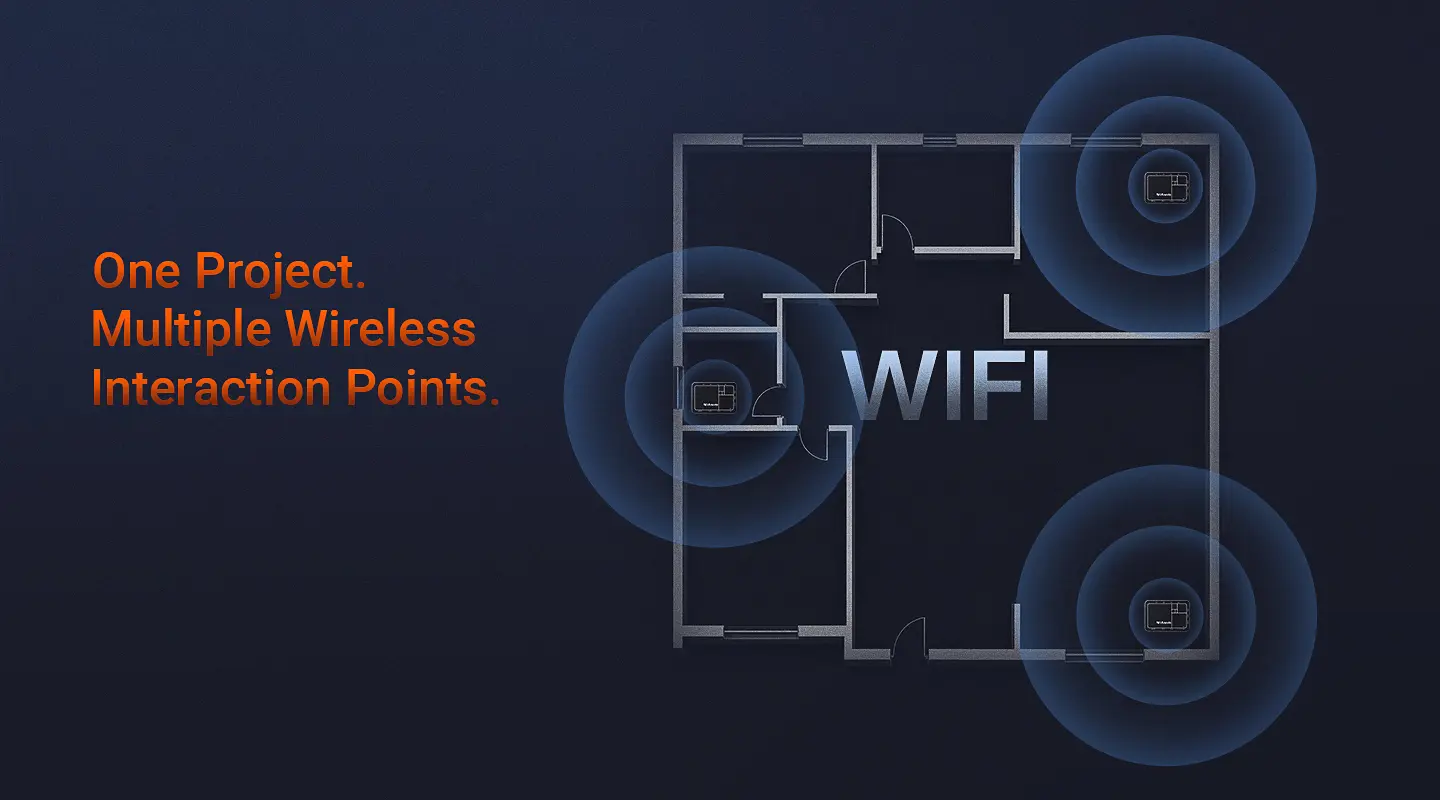

- Suporte para implementação de múltiplos nós WIAnode na mesma rede, cada um com o seu próprio endereço IP, permitindo instalações distribuídas por vários pontos
- Partilha dos mesmos dados em tempo real com vários clientes de software em simultâneo, na mesma rede
- Controlo de saídas físicas (servos e iluminação LED endereçável WS2812) diretamente a partir do software
- Alimentação flexível via USB Type-C, incluindo transformadores de parede ou power banks, permitindo colocação sem cabos de dados longos
ESPECIFICAÇÕES

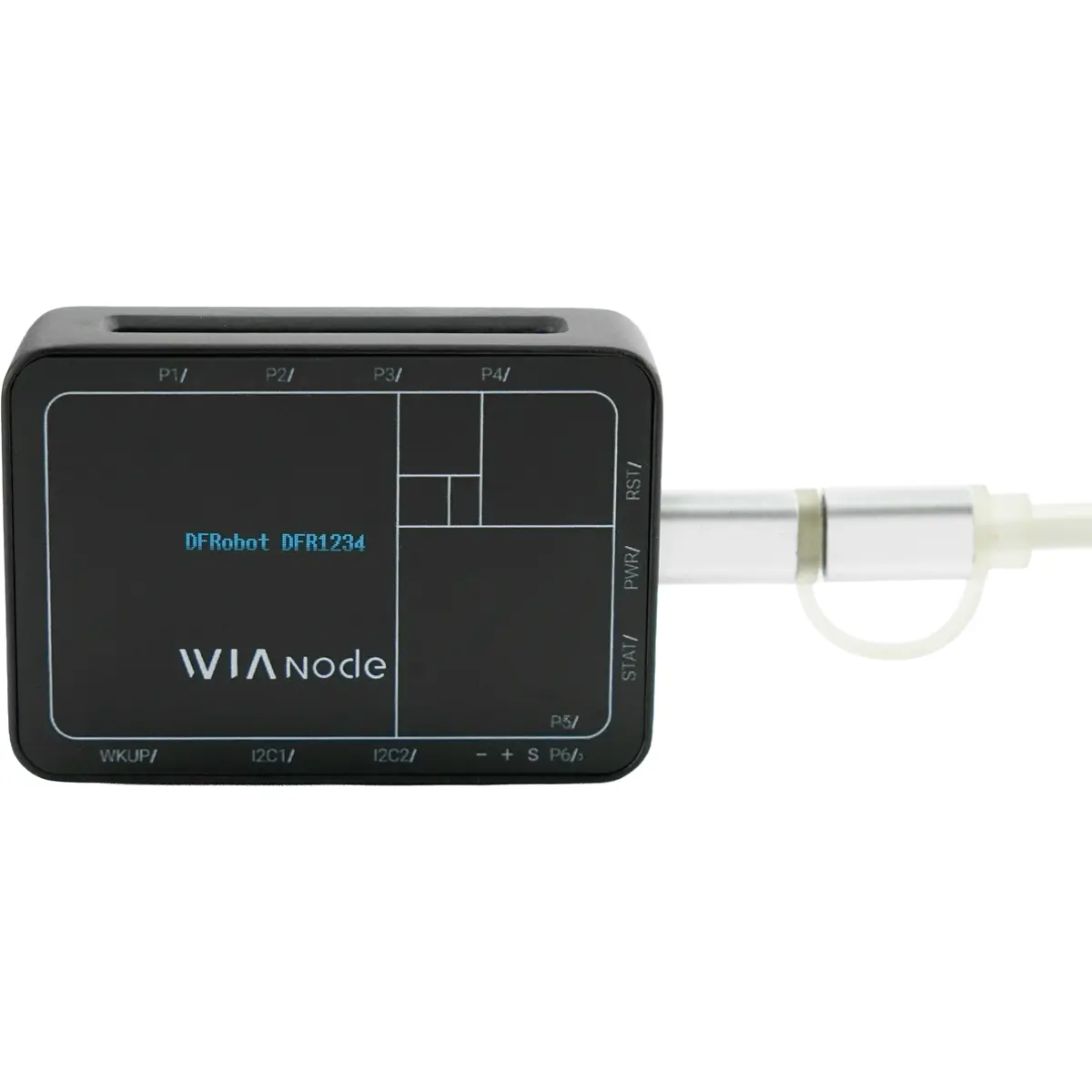

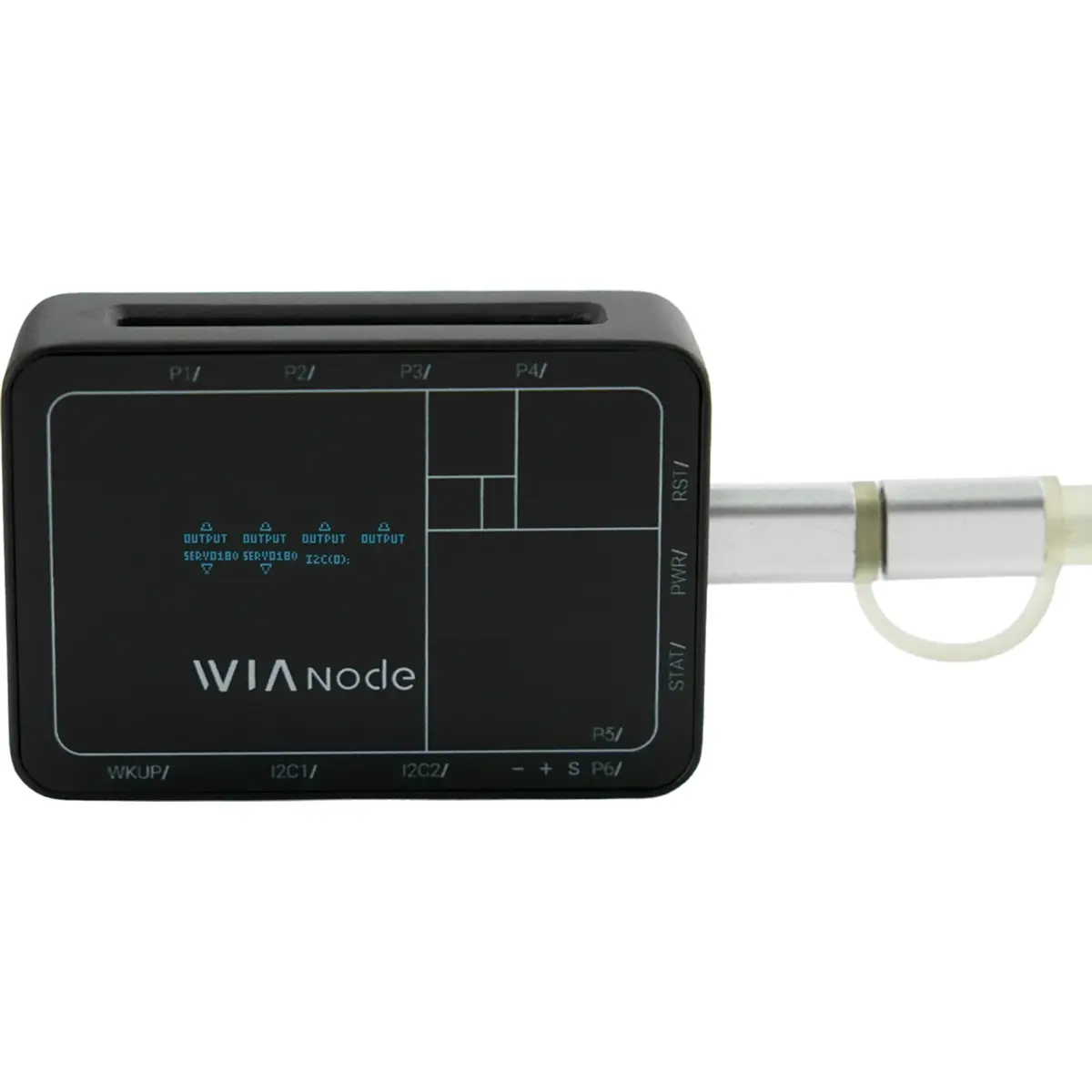

- Ecrã OLED:
- Tamanho: 0,91 polegadas
- Apresenta informação do endereço IP e da configuração das portas em tempo real

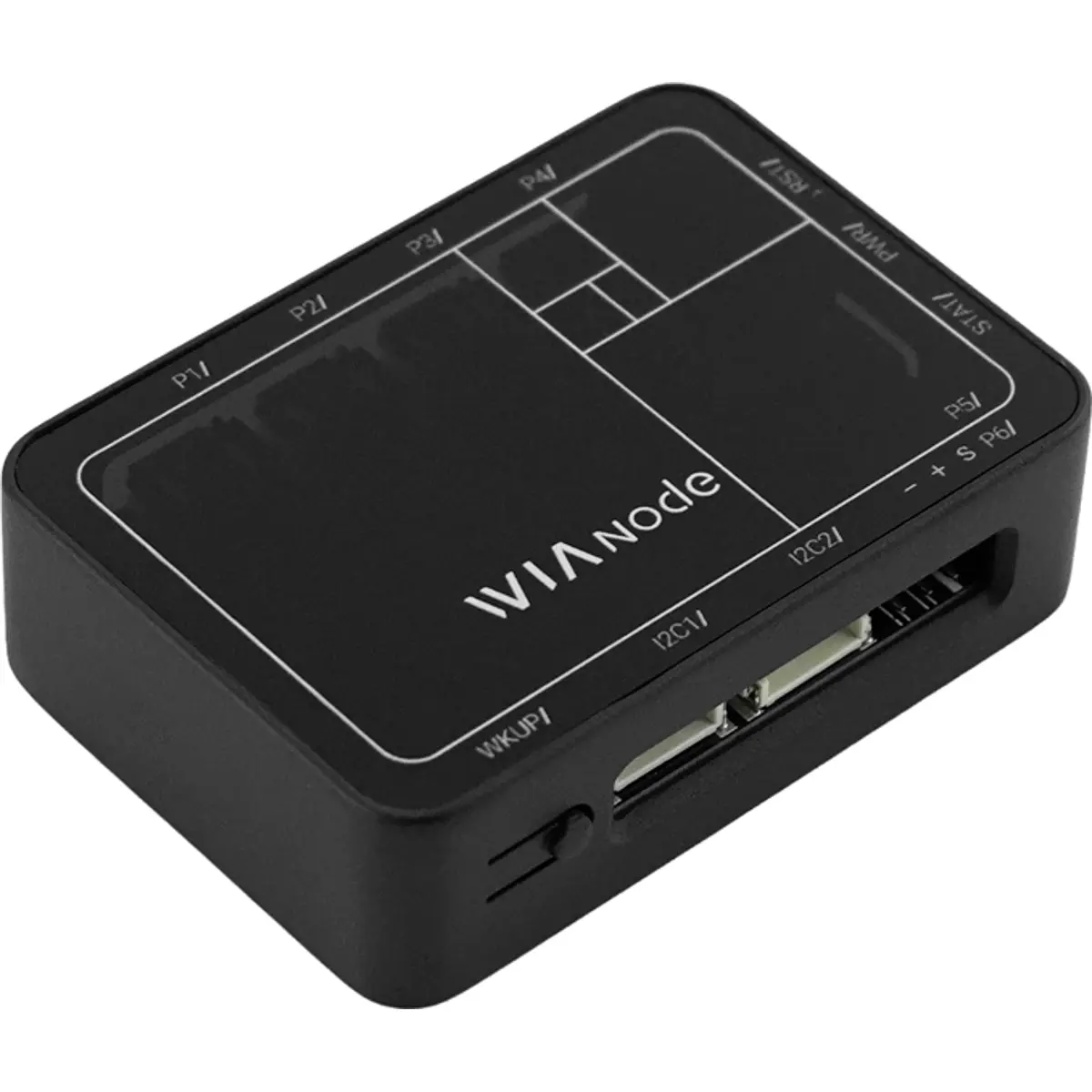

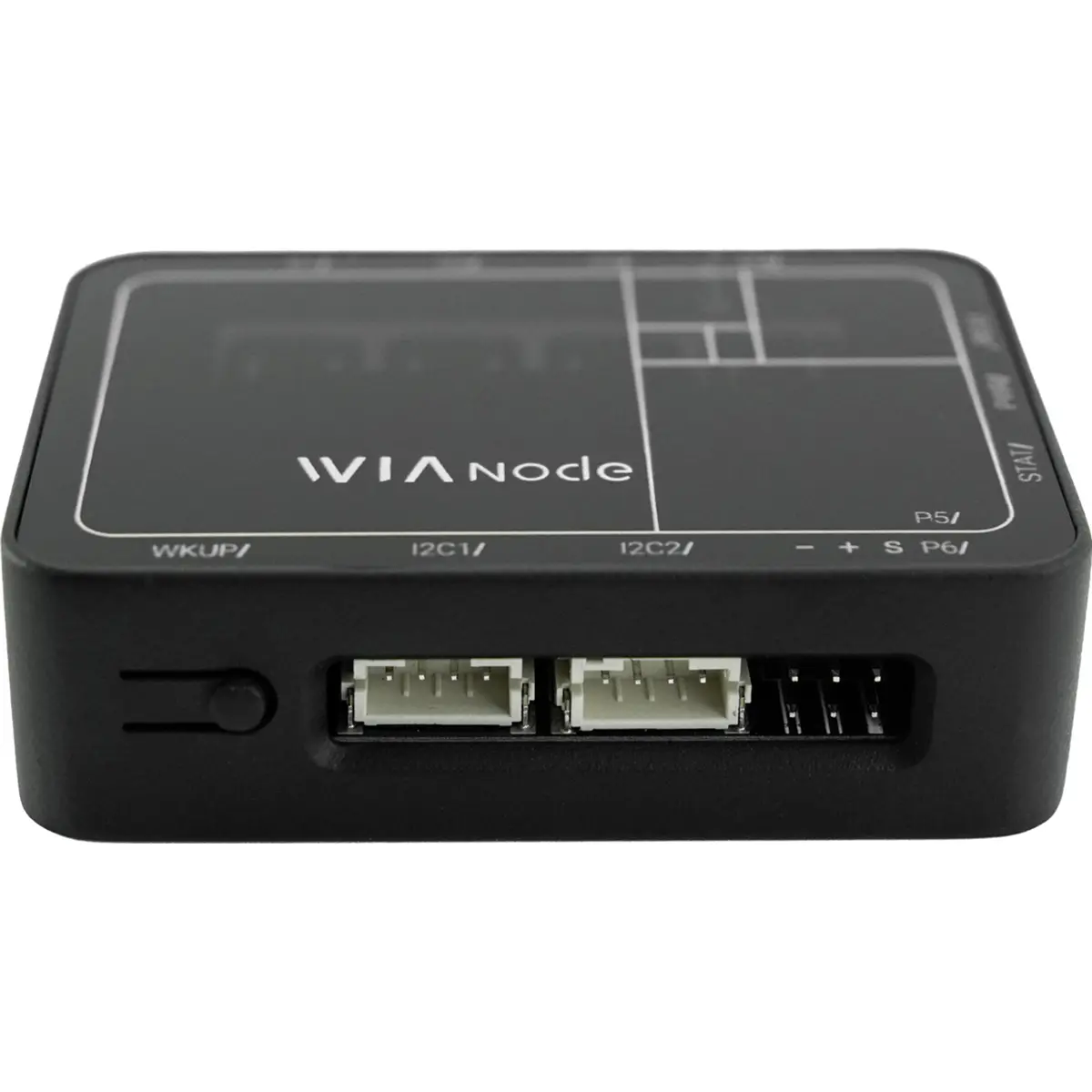

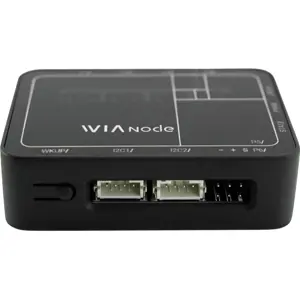

- Portas I2C: ×2 (conector PH2.0 de 4 pinos)
- Portas I/O: ×4 (conector PH2.0 de 3 pinos)
- Portas para servos 5V: ×2 (conector de 3 pinos, passo 2,54mm)
- Botão WKUP: reativa o ecrã
- Botão RESET: reinicia o dispositivo
- Porta Type-C: alimentação e configuração
- Indicador de estado (LED RGB):
- Amarelo: a aguardar configuração Wi-Fi
- Vermelho: a aguardar ligação à rede
- Verde: ligado à rede

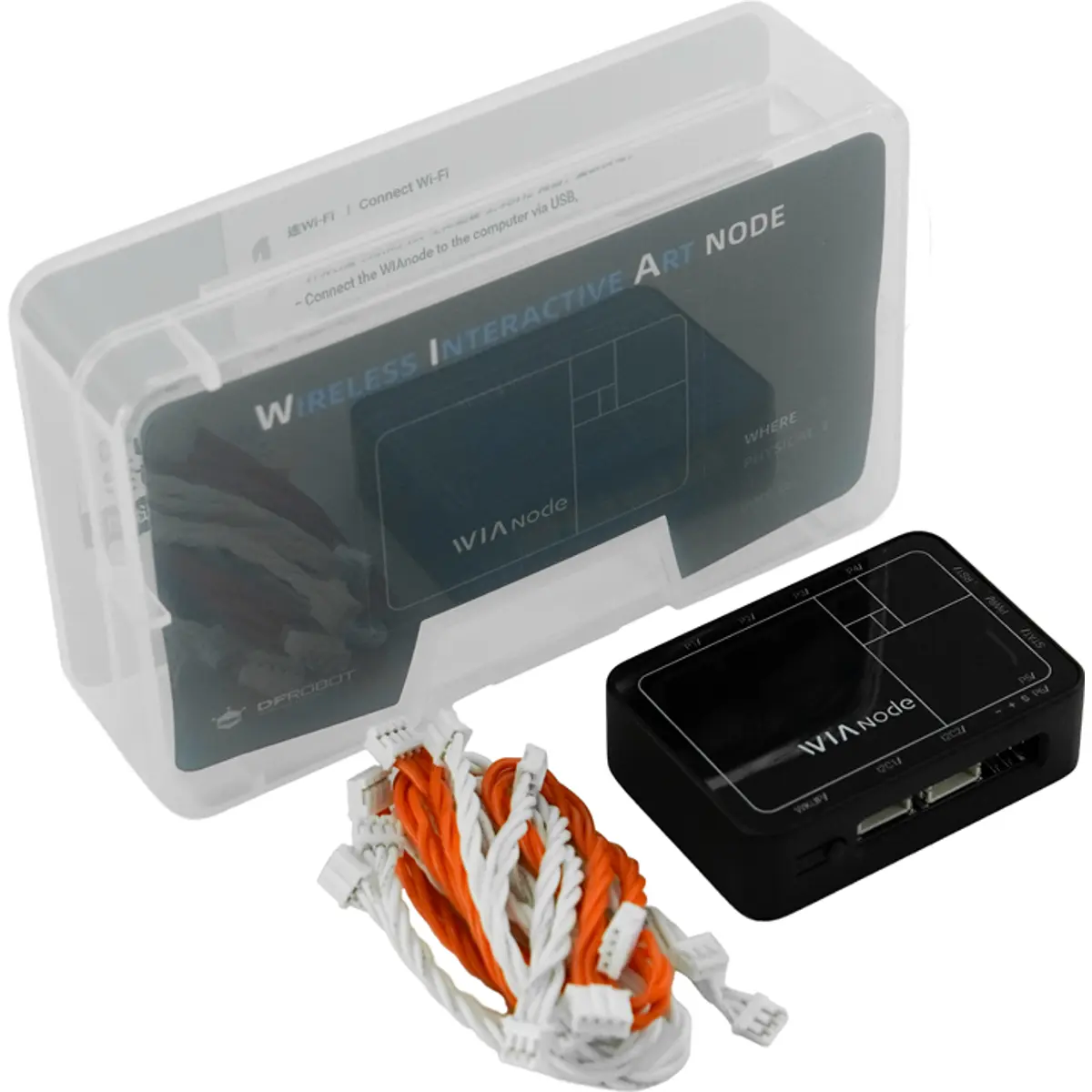

CONTEÚDO DA EMBALAGEM
- WIAnode ×1
- Conjunto de cabos de silicone ×1
NOTAS
- A compatibilidade de sensores depende da versão atual do firmware do WIAnode e da lista de dispositivos suportados.
- Aplicação recomendada: mapeamento de projeção interativo, ligando sensores de distância e movimento para acionar alterações visuais em tempo real no TouchDesigner.
- Aplicação recomendada: exposições imersivas, implementando vários nós WIAnode numa rede MQTT para recolher dados de localização de visitantes em pavimentos interativos baseados em Unity.
- Aplicação recomendada: instalações de arte cinética, utilizando as portas de servo 5V e as entradas/saídas I/O para criar esculturas mecânicas reativas sem necessidade de programação em C++.
