A M5Stack Unit PoE CAM-W v1.1 é uma câmara programável compacta equipada com um sensor de imagem OV3660 de 3 MP e controlador Ethernet W5500. Combina ligação Ethernet através de RJ45, alimentação PoE e conectividade Wi-Fi 2,4 GHz. A alimentação através de Ethernet suporta o padrão IEEE 802.3af, com um consumo máximo de 6 W, permitindo simplificar a instalação através da utilização de uma única ligação de rede para comunicação e alimentação. A interface Ethernet suporta velocidades de 10 ou 100 Mbps, dependendo da ligação utilizada.
Esta câmara tem 16 MB de memória Flash e 8 MB de PSRAM, interface Grove, botão programável, LED indicador e pinos de expansão. Inclui ainda um suporte de montagem para a câmara e um clip compatível com sistemas LEGO. A Unit PoE CAM-W v1.1 é adequada para monitorização de espaços, captura programada de imagens, visão artificial, automação industrial e aplicações de casa inteligente. A programação pode ser realizada através de Arduino IDE ou ESP-IDF.
PRINCIPAIS CARACTERÍSTICAS
✅ Integra um processador ESP32-D0WDQ6-V3 dual-core a 240 MHz para desenvolvimento de aplicações de visão e IoT
✅ Inclui sensor de imagem OV3660 de 3 MP com campo de visão diagonal de 66,5°
✅ Oferece ligação Ethernet através de RJ45 com controlador W5500 e velocidades de 10/100 Mbps
✅ Suporta PoE IEEE 802.3af, com alimentação e comunicação através de um único cabo de rede e consumo máximo de 6 W
✅ Disponibiliza Wi-Fi 2,4 GHz para aplicações de comunicação sem fios
✅ Inclui 16 MB de memória Flash e 8 MB de PSRAM para execução de aplicações e processamento de imagem
✅ Disponibiliza interface Grove, botão programável, LED indicador e pinos de expansão para integração de periféricos
✅ Suporta formatos de imagem RAW, RGB, YUV, YCbCr e JPEG
✅ Inclui suporte de montagem para a câmara e clip compatível com sistemas LEGO
✅ Permite desenvolvimento através de Arduino IDE e ESP-IDF, com exemplos oficiais para captura de imagem, transmissão HTTP, RTSP e funcionamento como WebCam
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: M5Stack
• Modelo: Unit PoE CAM-W v1.1
• SKU: U121-B-V11
• Tipo: Câmara PoE programável
• Plataforma: ESP32
◾ Processador
• SoC: ESP32-D0WDQ6-V3
• Arquitetura: Xtensa 32-bit LX6
• Núcleos: Dual-core
• Frequência: 240 MHz

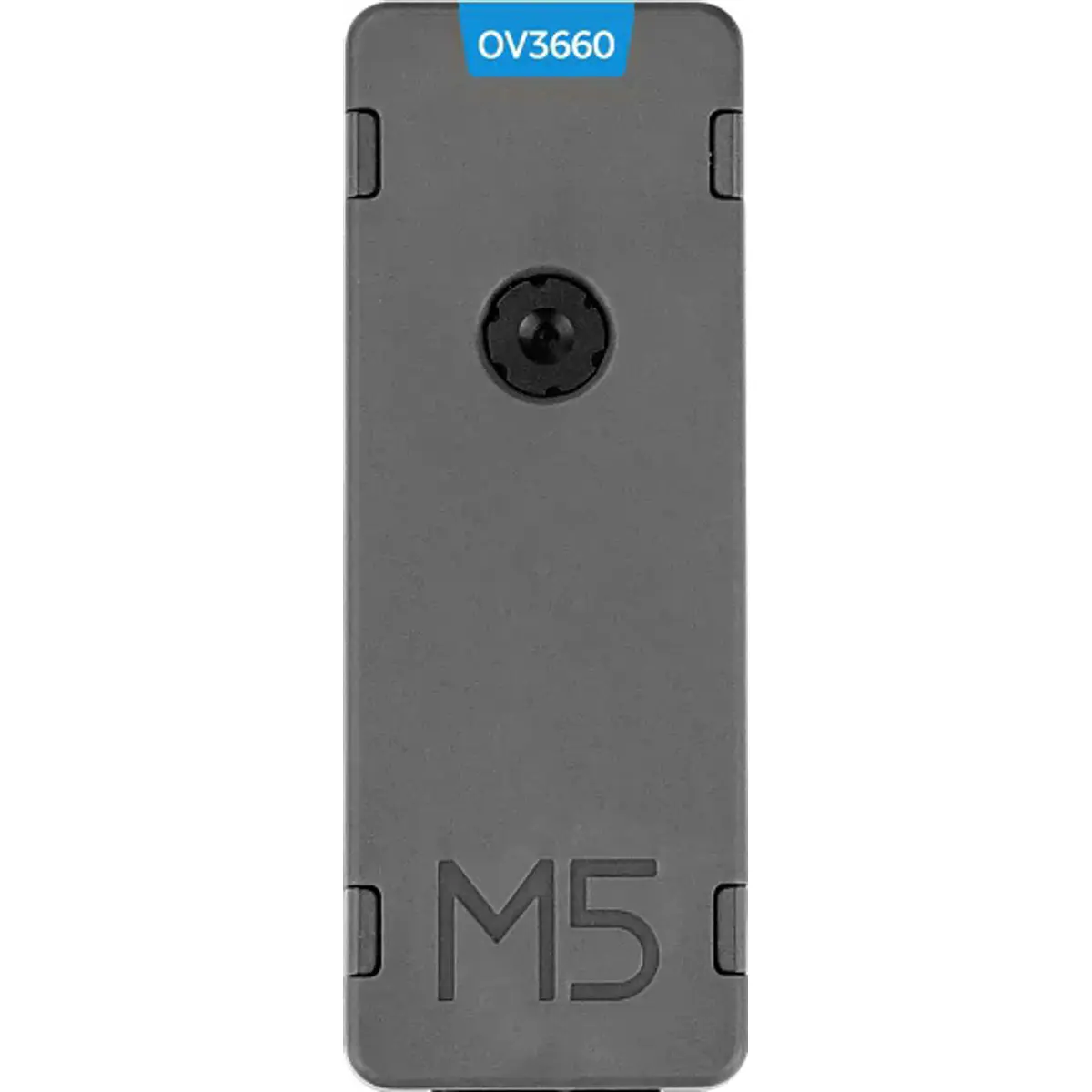

◾ Câmara
• Sensor: OV3660
• Resolução: 3 MP
• Campo de visão diagonal: 66,5°
• Tamanho do pixel: 1,75 x 1,75 µm
• Controlo de exposição: AEC
• Controlo de ganho: AGC
• Balanço de brancos: AWB
• Filtro de banda automático: ABF
• Calibração automática do nível de preto: ABLC
◾ Formatos de imagem
• RAW
• RGB565/555/444
• YUV422/420
• YCbCr422
• JPEG
◾ Memória
• Flash: 16 MB
• PSRAM: 8 MB
◾ Ethernet
• Controlador: W5500
• Interface: RJ45
• Velocidade: 10/100 Mbps
• Protocolos: TCP, UDP, ICMP, IPv4, ARP, IGMP e PPPoE
◾ Wi-Fi
• Norma: IEEE 802.11 b/g/n
• Frequência: 2,4 GHz
◾ PoE
• Norma: IEEE 802.3af
• Potência máxima: 6 W
• Função: alimentação e comunicação através de Ethernet
◾ Interface Grove
• Conector: Grove HY2.0-4P
• SCL: G33
• SDA: G25
• Alimentação: 5 V
• GND: GND
◾ Controlo
• Botão: 1x
• Pino do botão: G37
• LED indicador: 1x LED azul
• Pino do LED: G0

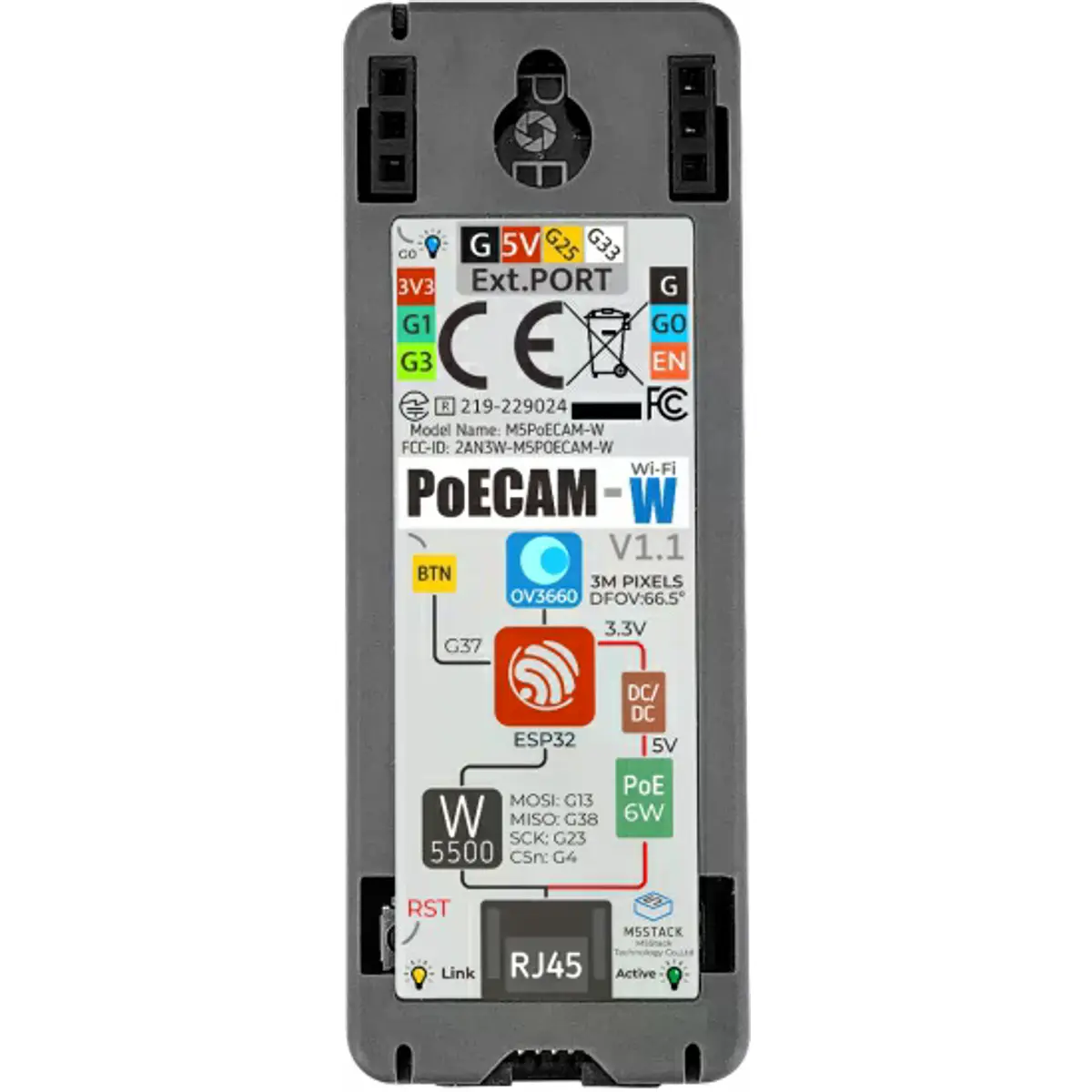

◾ Pinos de expansão
• CHIP_UP: EN
• G0
• GND
• VCC: 3,3 V
• G1
• G3
◾ Programação
• Plataformas: Arduino IDE, ESP-IDF

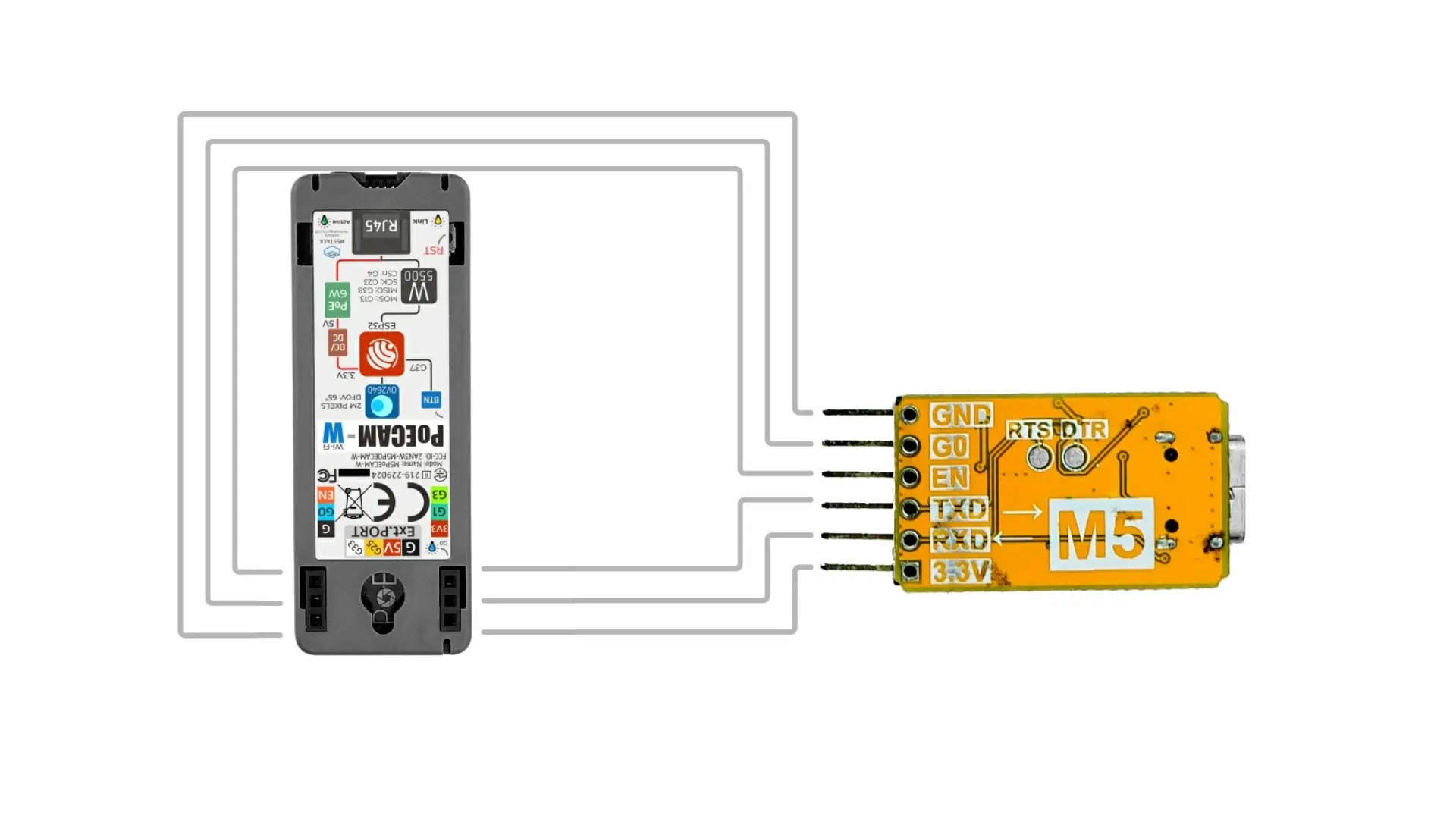

• Interface de programação: interface de programação reservada
• Funções disponíveis: captura de imagem, HTTP POST, transmissão RTSP, WebCam e controlo do LED
◾ Montagem

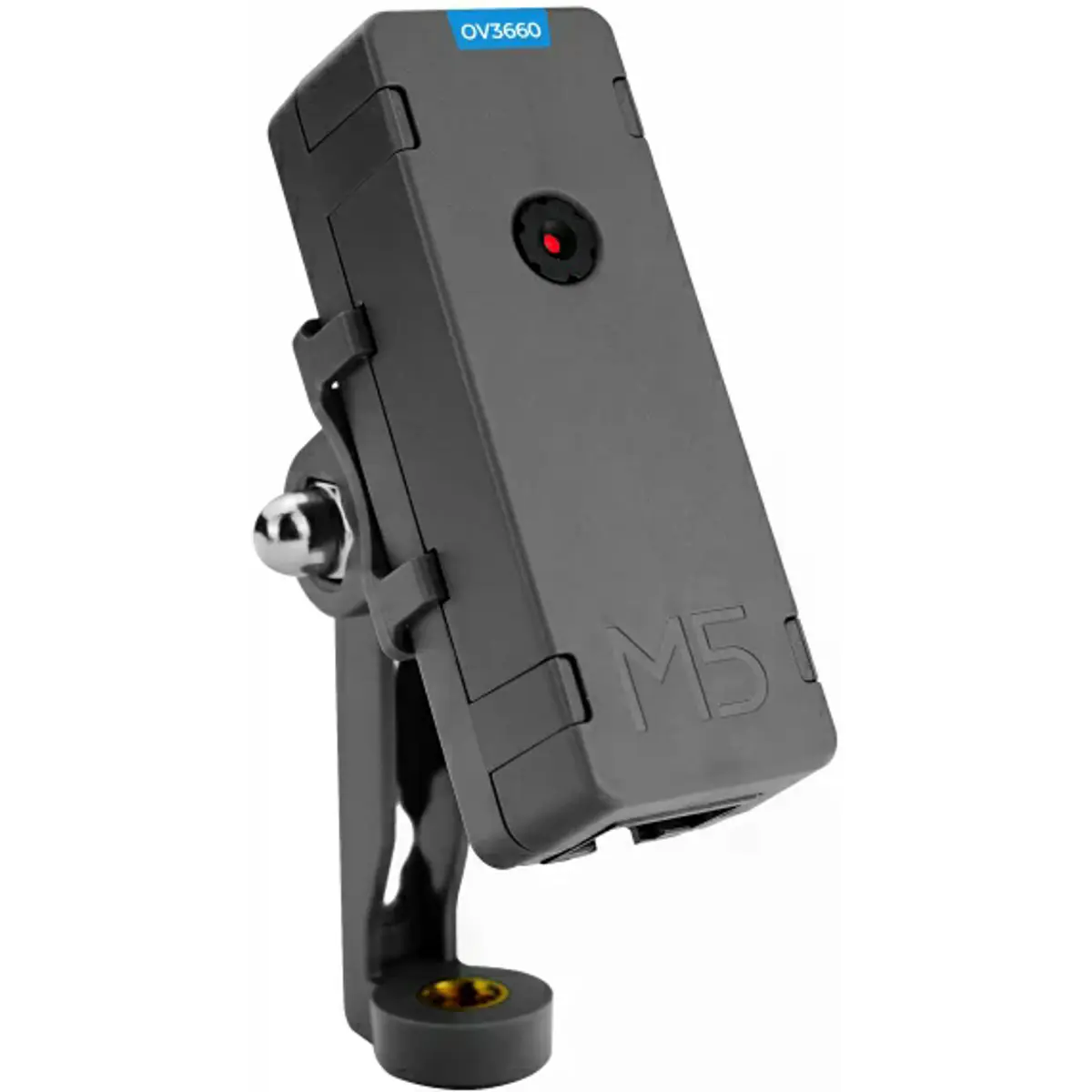

• Suporte de montagem da câmara: incluído

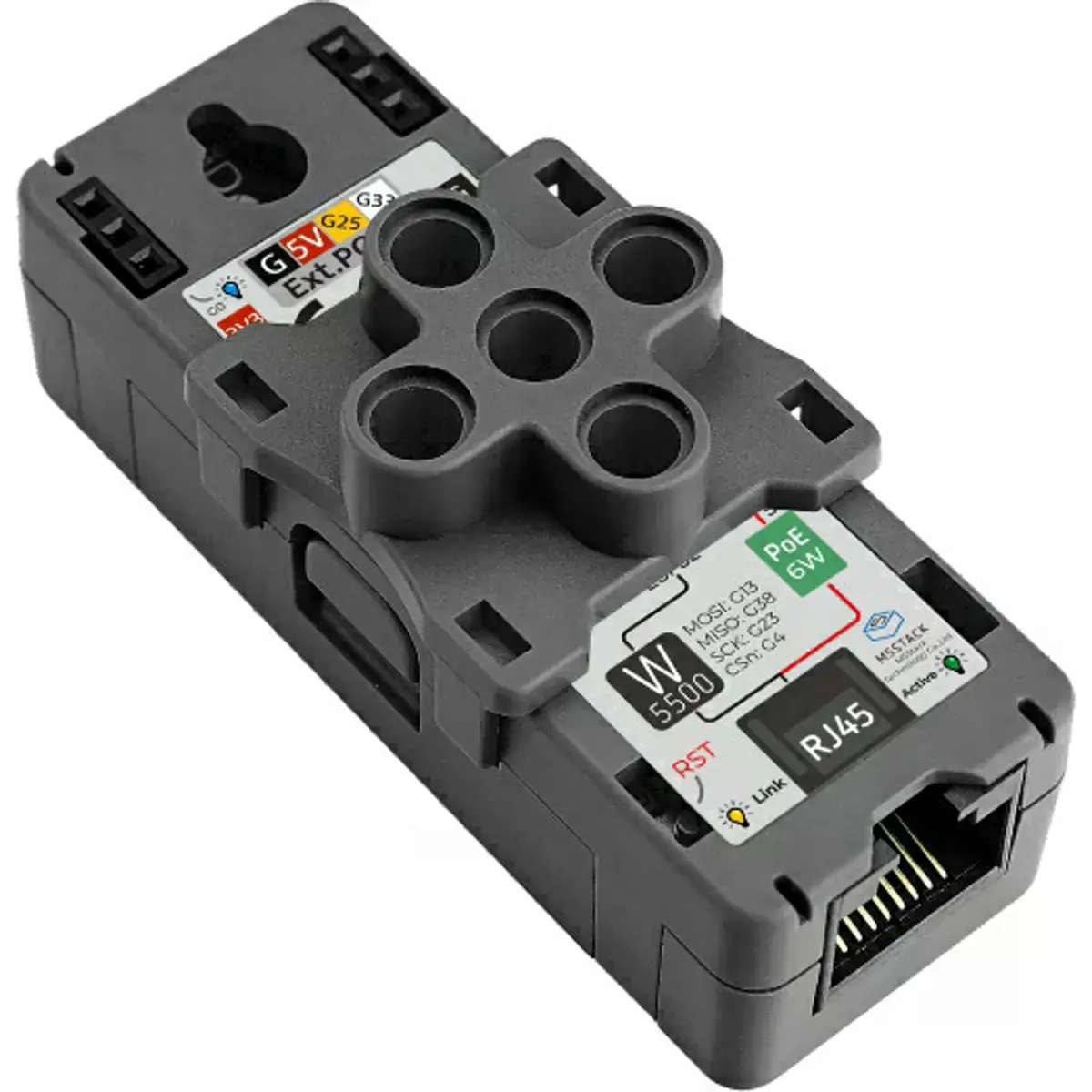

• Compatibilidade LEGO: clip compatível incluído
◾ Dimensões e peso
• Dimensões: 64 x 24 x 18 mm
• Peso: 20,6 g
• Dimensões da embalagem: 80 x 38 x 33 mm
• Peso bruto: 44,6 g
◾ Aplicações
• Monitorização de armazéns
• Captura programada de imagens
• Visão artificial
• Monitorização doméstica
• Automação industrial
• Aquisição remota de imagem

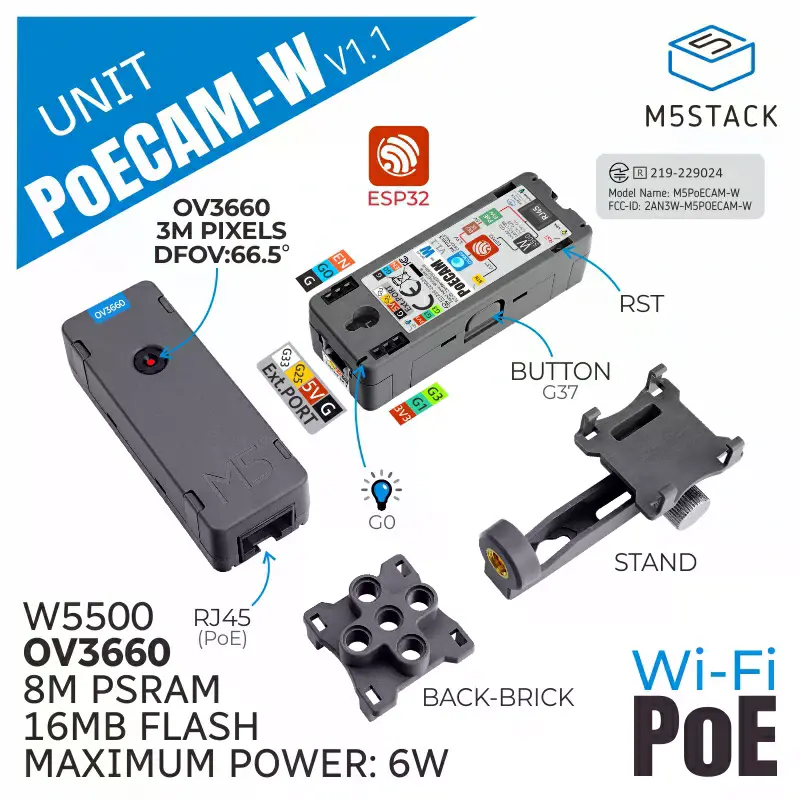

◾ Incluído na embalagem
• 1x M5Stack Unit PoE CAM-W v1.1
• 1x Suporte de montagem da câmara
• 1x Clip compatível com LEGO
