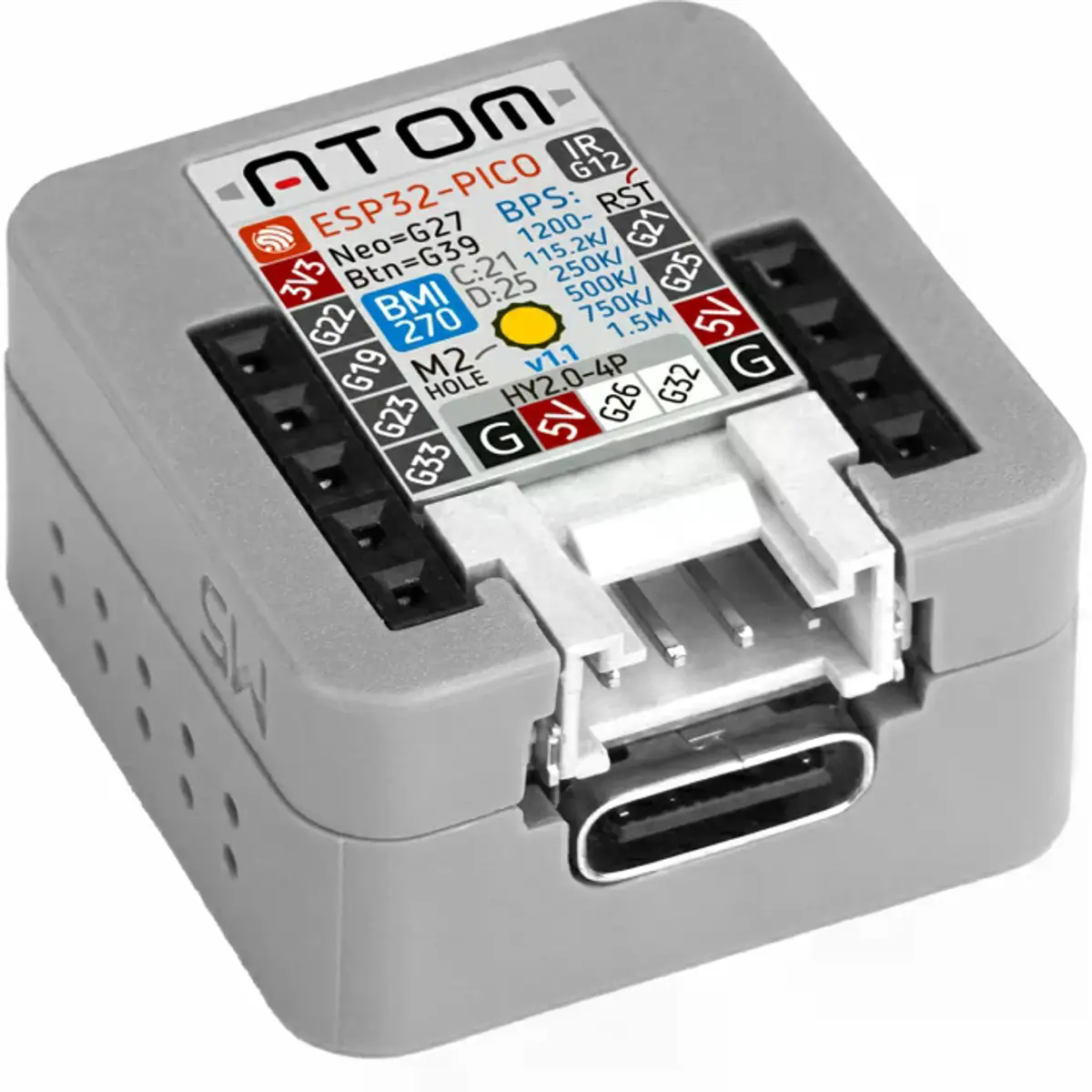

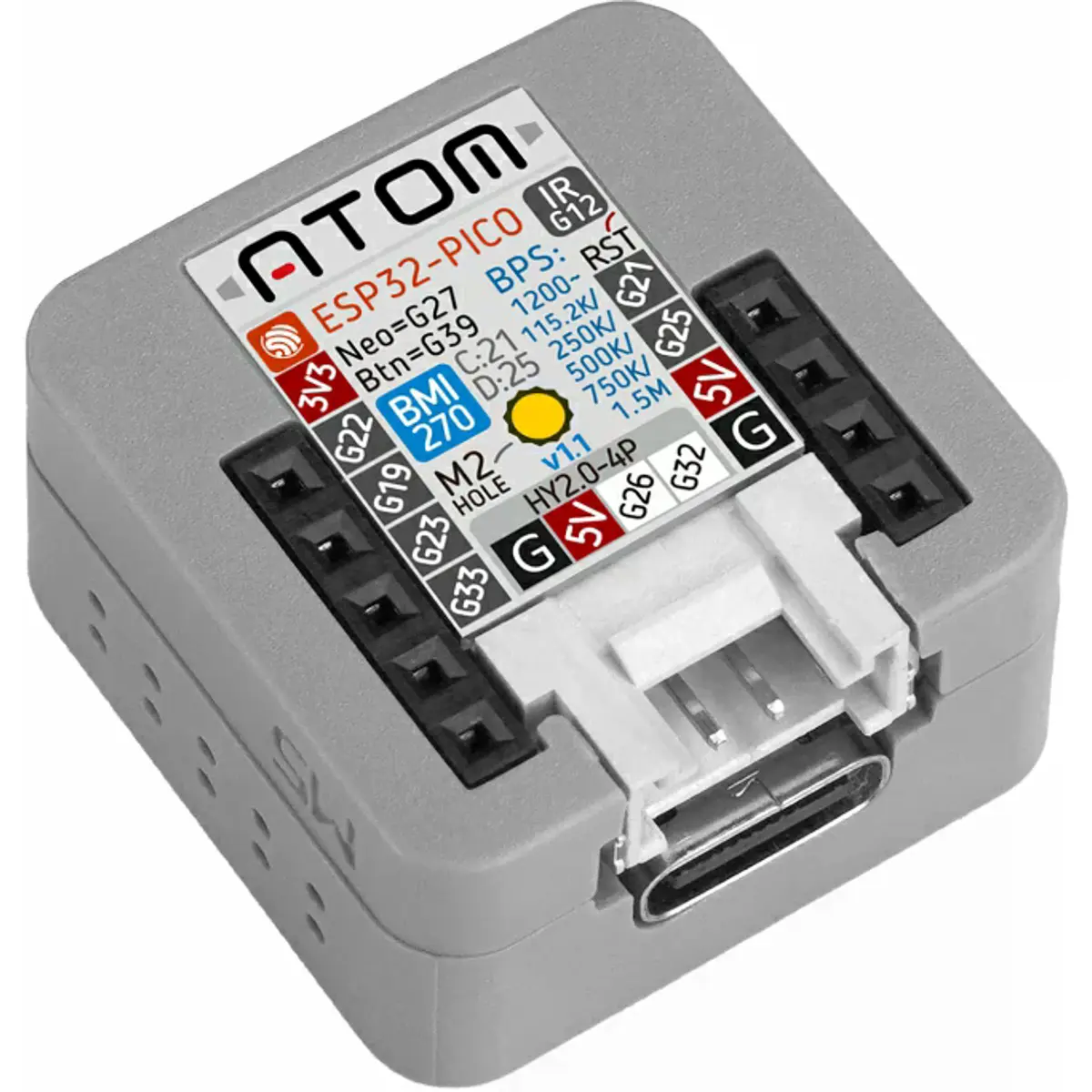

Placa de desenvolvimento ultracompacta baseada no ESP32-PICO-D4, concebida para projetos IoT, automação, controlo remoto e prototipagem. Com apenas 24×24 mm, integra Wi-Fi 2,4 GHz, memória Flash de 4 MB e um conjunto de recursos de entrada, deteção de movimento e interação visual. Incorpora um sensor de 6 eixos, composto por acelerómetro e giroscópio de 3 eixos, proporcionando deteção de movimento e orientação.

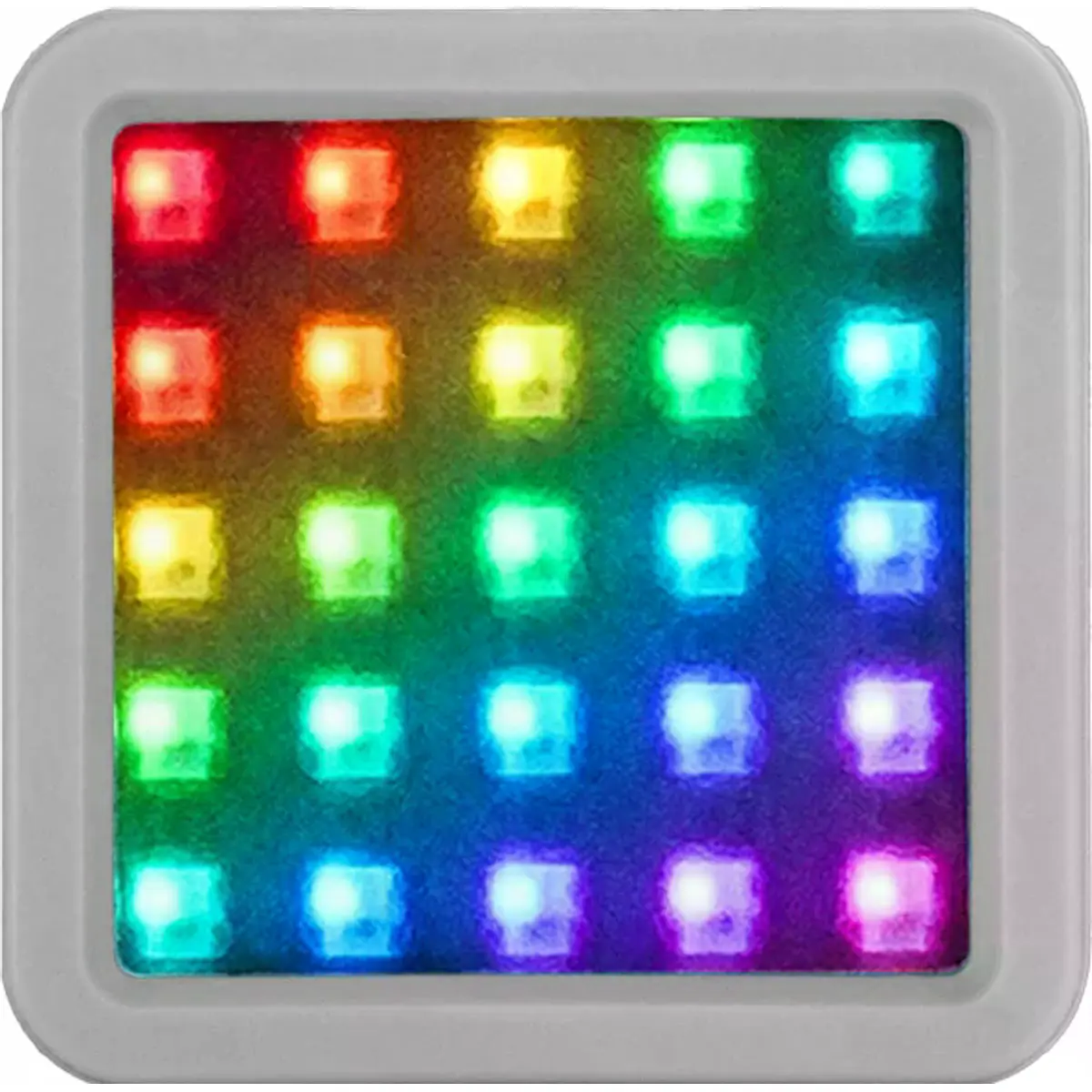

Dispõe ainda de uma matriz de 25 LEDs RGB organizada em 5×5, um emissor de infravermelhos e um botão programável, permitindo criar interfaces visuais e sistemas de controlo personalizados. A ligação ao computador é realizada através de USB Type-C, enquanto a interface Grove HY2.0-4P disponibiliza ligações I2C, I/O e UART para expansão. A ATOM Matrix v1.1 é adequada para aplicações como comandos remotos por movimento, captura e análise de movimentos, nós de controlo doméstico inteligente e outros projetos de eletrónica compacta.
PRINCIPAIS CARACTERÍSTICAS
✅ Baseada no ESP32-PICO-D4 com processador dual-core de 32 bits a até 240 MHz
✅ Integra Wi-Fi de 2,4 GHz para desenvolvimento de aplicações IoT e comunicação sem fios
✅ Inclui sensor IMU BMI270 de 6 eixos para deteção de aceleração e orientação

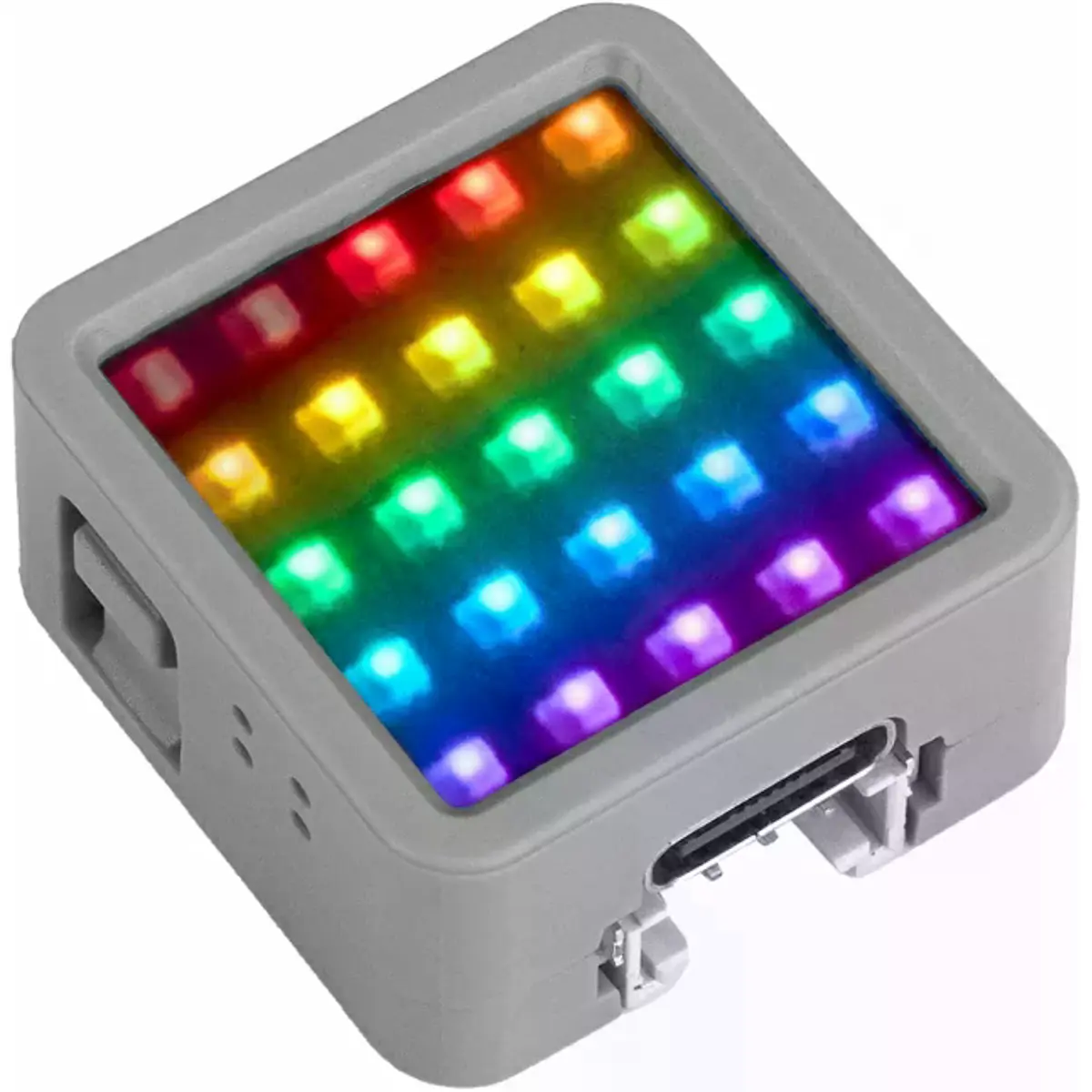

✅ Disponibiliza uma matriz de 25 LEDs RGB WS2812C-2020 numa configuração 5 x 5 para indicação visual e apresentação de informação
✅ Inclui emissor de infravermelhos para desenvolvimento de sistemas de controlo remoto
✅ Oferece interface USB Type-C para programação e comunicação
✅ Disponibiliza uma interface Grove HY2.0-4P com I2C, I/O e UART para ligação de periféricos
✅ Compatível com Arduino IDE, UiFlow1, UiFlow2, ESP-IDF e PlatformIO
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: M5Stack
• Modelo: ATOM Matrix v1.1
• SKU: C008-B-V11
• Tipo: Placa de desenvolvimento ESP32
• Série: ATOM
◾ Processador
• SoC: ESP32-PICO-D4
• Arquitetura: Xtensa 32-bit LX6
• Núcleos: Dual-core
• Frequência máxima: 240 MHz
• Desempenho: 600 DMIPS
• SRAM: 520 KB
• Memória Flash: 4 MB
◾ Comunicação sem fios
• Wi-Fi: 2,4 GHz
• Antena: 2.4G 3D

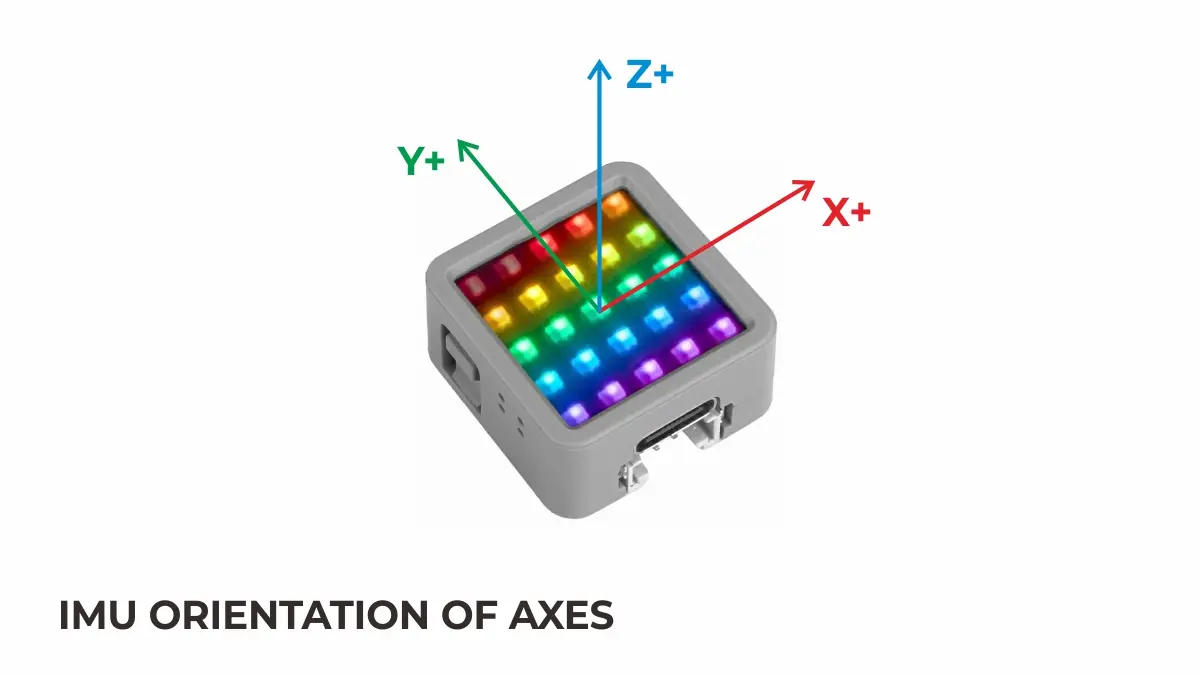

◾ Sensor de movimento
• Modelo: BMI270
• Tipo: IMU de 6 eixos
• Acelerómetro: 3 eixos
• Giroscópio: 3 eixos
• Interface: I2C
• Endereço I2C: 0x68

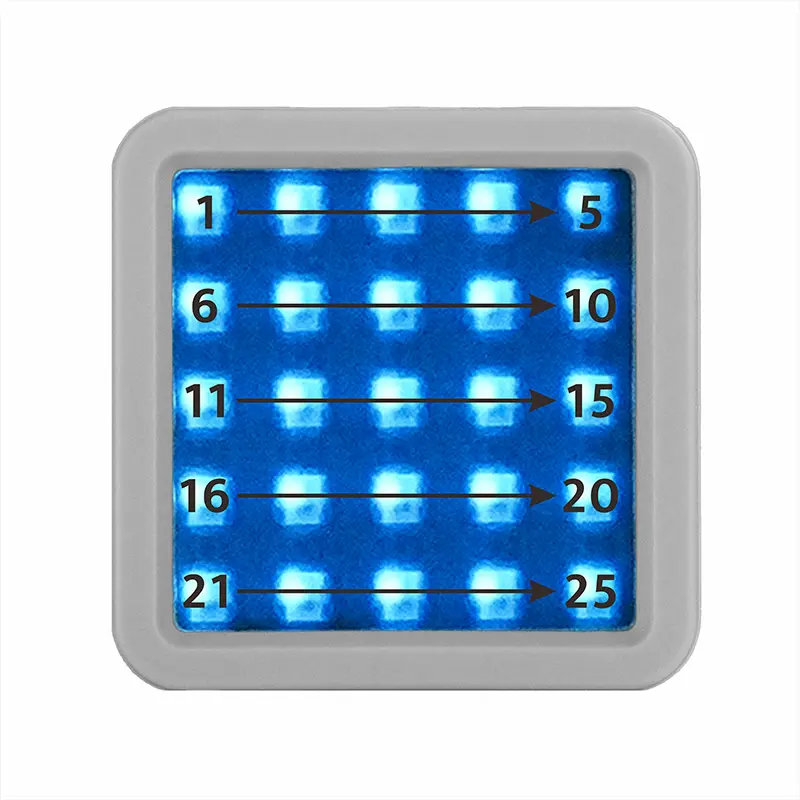

◾ Matriz LED RGB
• Quantidade: 25 LEDs
• Configuração: 5 x 5
• Modelo: WS2812C-2020
• Função: indicação visual e apresentação de informação
◾ Infravermelhos
• Função: transmissão IR
◾ Botão
• Quantidade: 1
• Tipo: programável

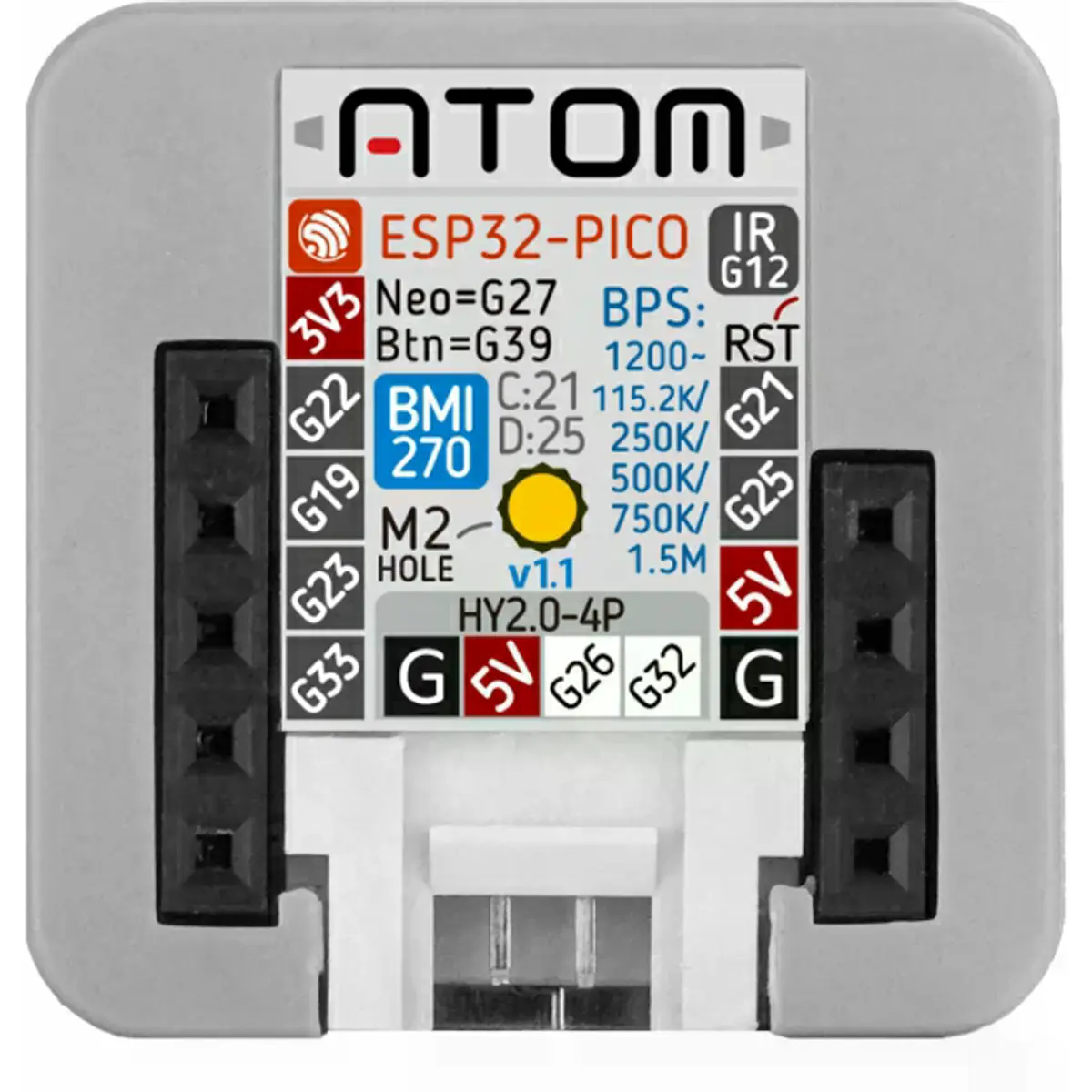

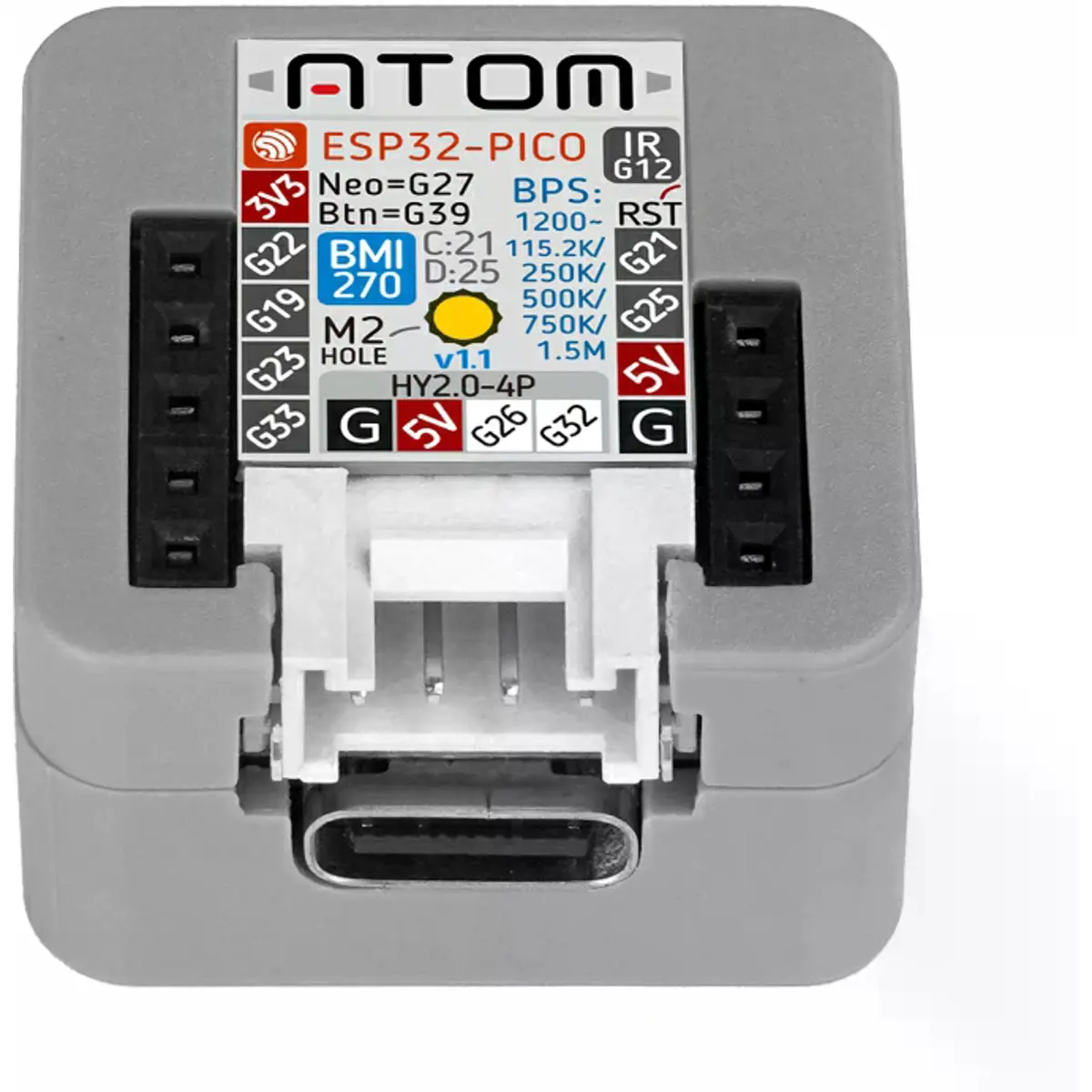

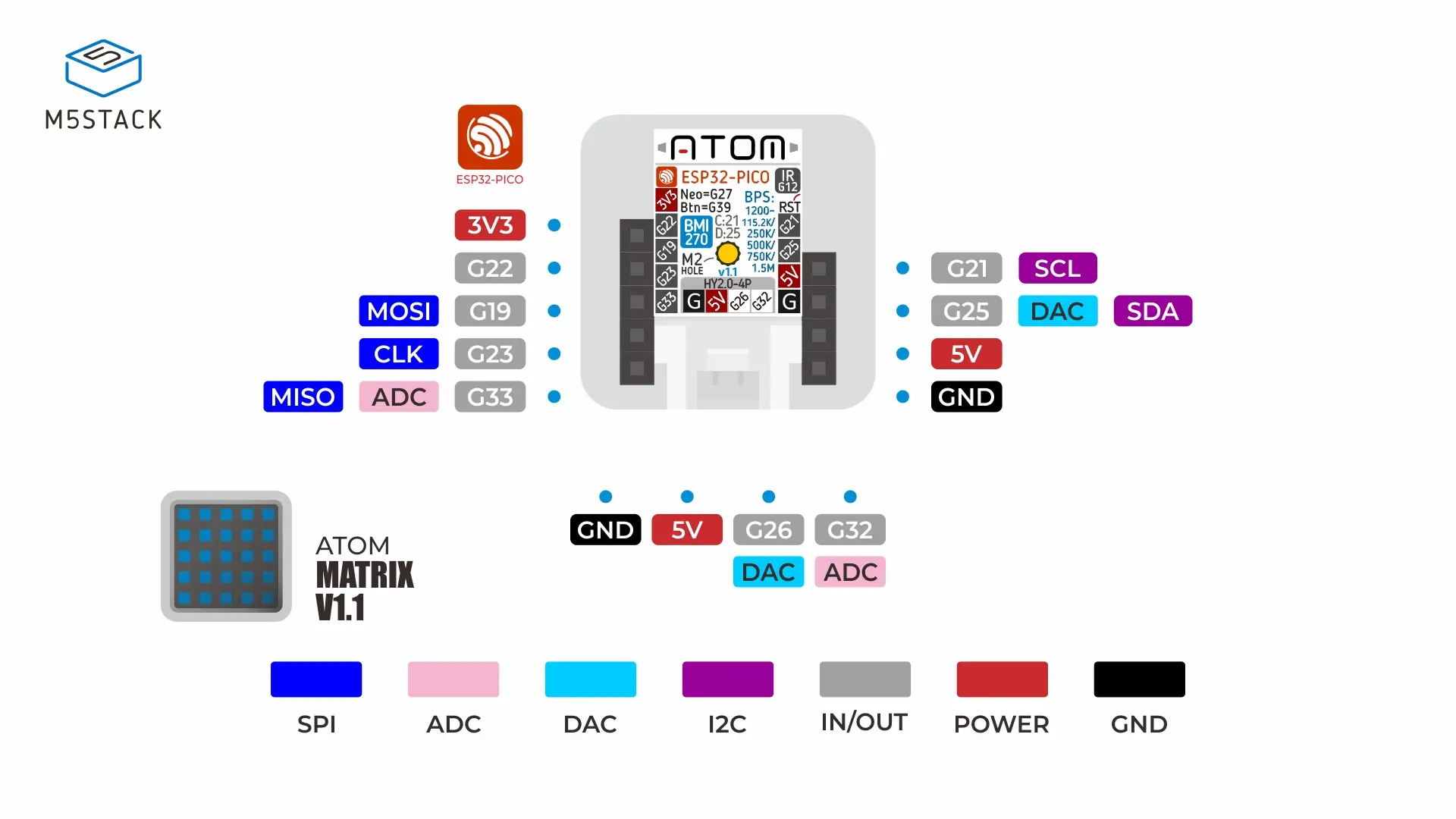

◾ Interfaces

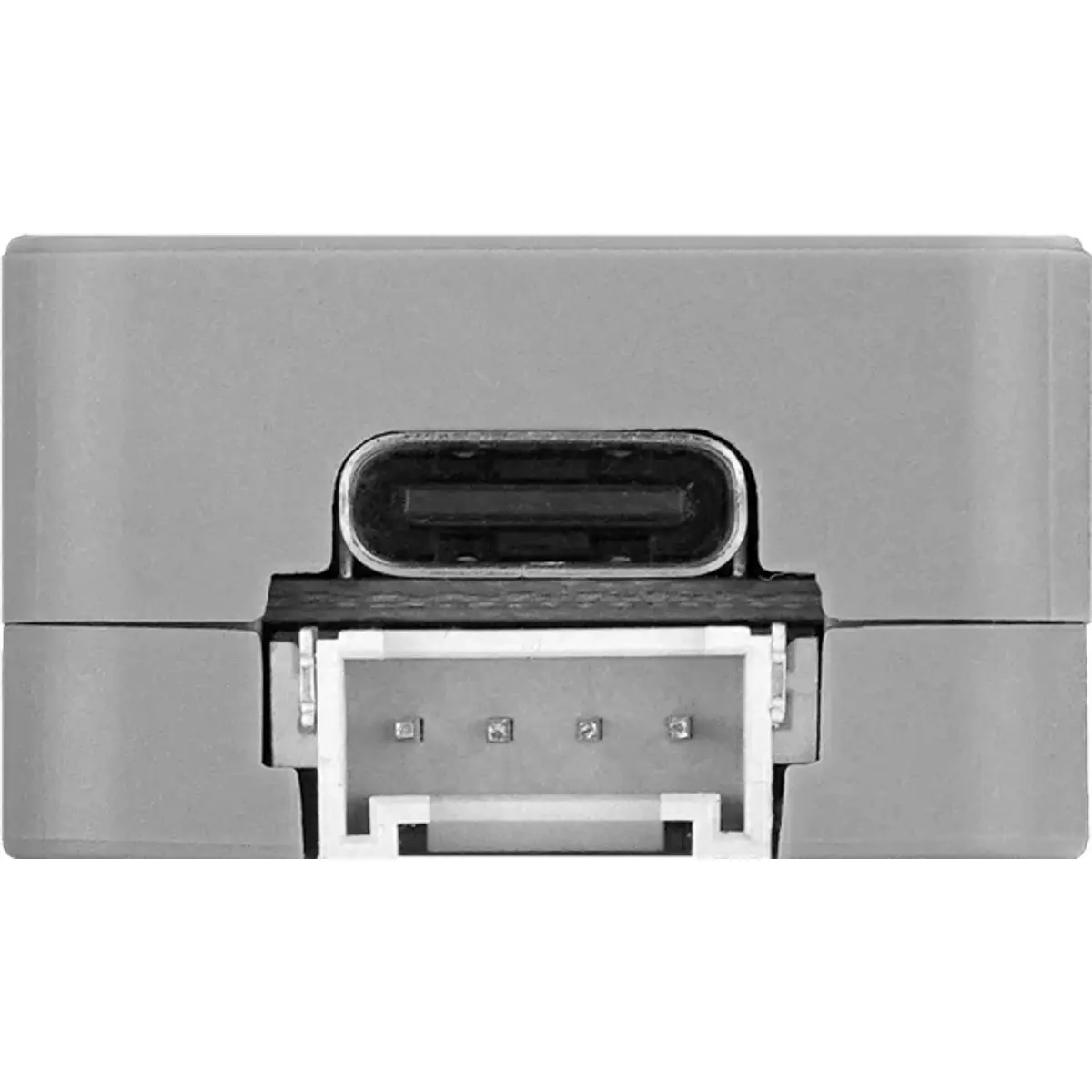

• USB: 1x USB Type-C
• Grove: 1x HY2.0-4P
• Funções Grove: I2C + I/O + UART
• GND: GND
• Alimentação: 5 V
◾ Alimentação
• Tensão de entrada: 5 V
• Corrente de entrada: 500 mA
• Consumo: 5 V / 61,65 mA
◾ Condições de funcionamento
• Temperatura: 0 a 60 °C
◾ Dimensões e peso

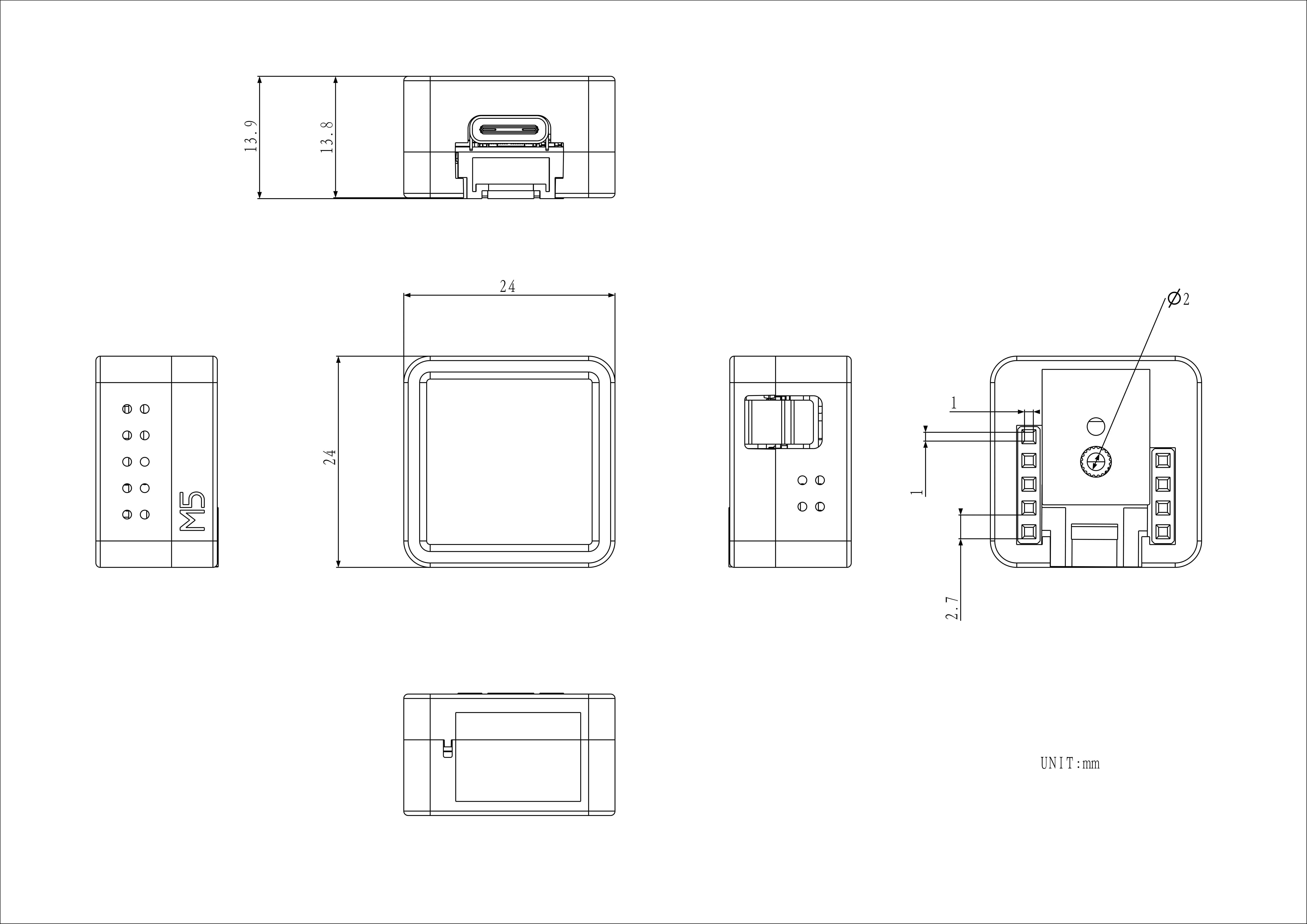

• Dimensões: 24,0 x 24,0 x 13,9 mm

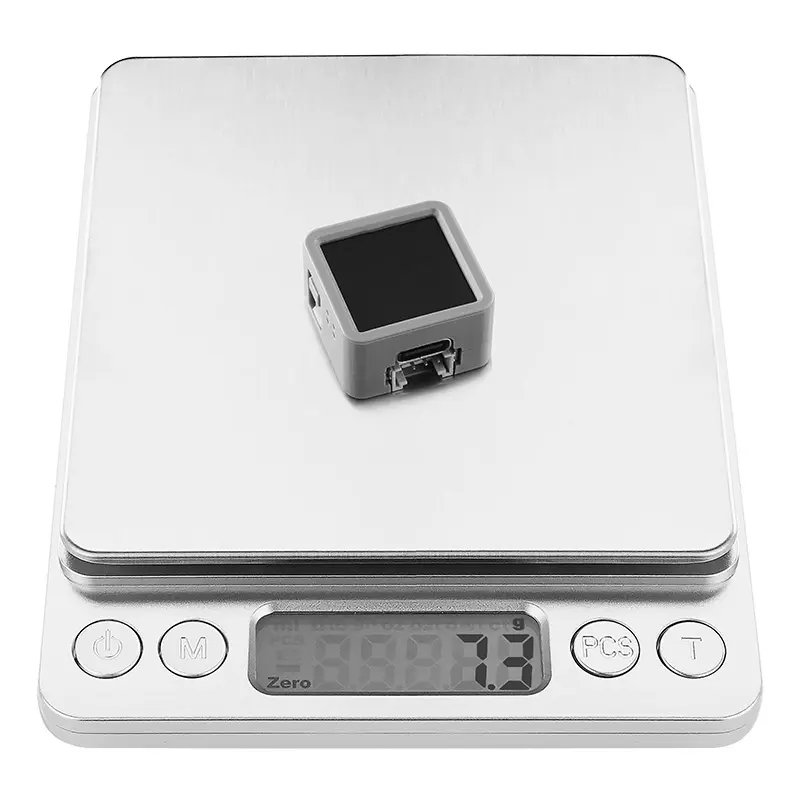

• Peso: 7,3 g
◾ Plataformas de desenvolvimento
• UiFlow1
• UiFlow2
• Arduino IDE
• ESP-IDF
• PlatformIO
◾ Aplicações
• Comandos remotos por movimento
• Captura e análise de movimentos
• Controlo doméstico inteligente
• Projetos IoT
• Prototipagem e desenvolvimento de sistemas embebidos

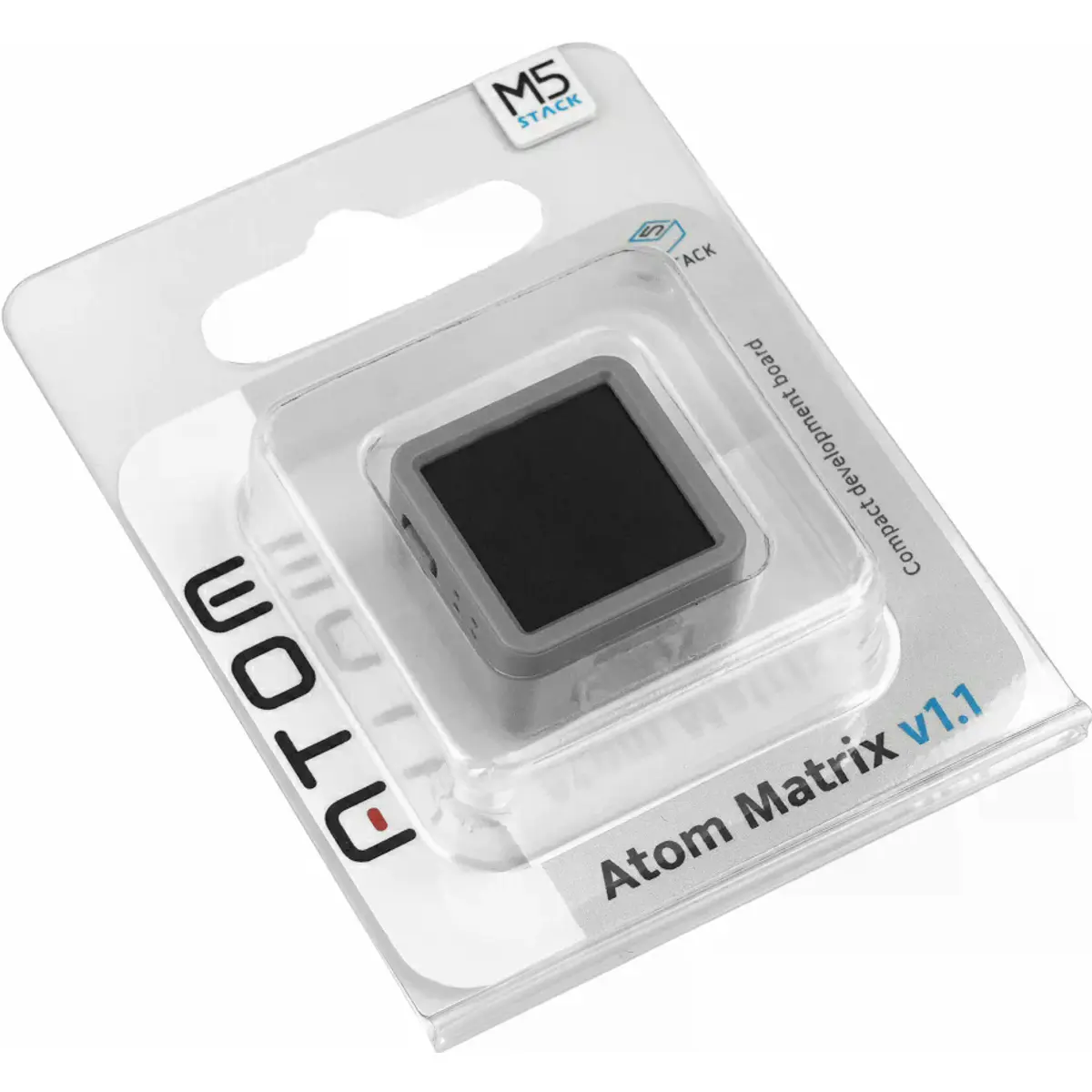

◾ Incluído na embalagem
• 1x M5Stack ATOM Matrix v1.1
