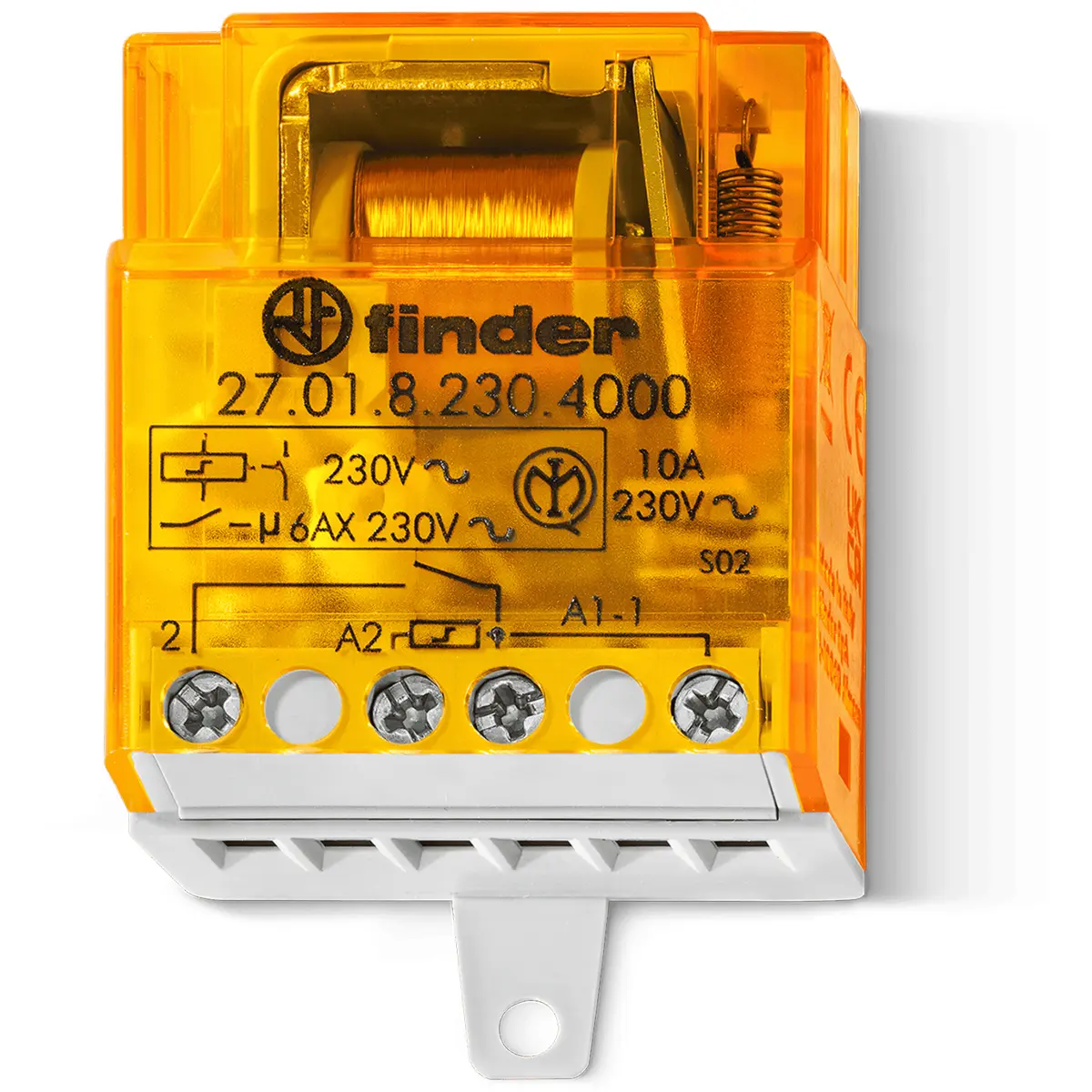

O relé de impulso eletromecânico Finder 27.01.8.230.4000 é uma solução compacta e fiável para o controlo de iluminação a partir de vários pontos. Com alimentação comum entre a bobina e o circuito de contactos, permite ligar e desligar a iluminação através de botões de pressão. Com uma capacidade de 10 A e alimentação a 230 V AC, destaca-se pelo funcionamento silencioso, facilidade de instalação e elevada durabilidade, sendo ideal para aplicações residenciais e comerciais.
PRINCIPAIS CARACTERÍSTICAS
◆ Permite controlar a iluminação a partir de vários pontos através de botões de pressão.
◆ Alimentação comum entre a bobina e o circuito de contactos.
◆ Contacto normalmente aberto (NA), com capacidade nominal de 10 A.
◆ Funcionamento silencioso e design compacto, ideal para instalações embutidas.
◆ Compatível com até 5 botões de pressão luminosos, sem adaptadores externos.
◆ Terminais de ligação por parafuso, para uma instalação simples e segura.
◆ Contactos sem cádmio, para maior respeito pelo ambiente.
◆ Fabricado em Itália.
ESPECIFICAÇÕES
• Identificação
- Marca: Finder
- Série: 27
- Modelo: 27.01.8.230.4000
- Referência comercial: 062.270182304000
• Características elétricas
- Tipo: Relé de impulso eletromecânico (telerruptor, bi-estável)
- Alimentação: Comum entre a bobina e o circuito de contactos
- Tensão de alimentação: 230 V AC
- Frequência: 50/60 Hz
- Contactos
· Configuração: 1 normalmente aberto (NA)
· Corrente nominal: 10 A
• Funcionamento e instalação
- Comando: Por botões de pressão
- Botões luminosos compatíveis: Até 5 (≤ 1 mA por botão)
- Ligação elétrica: Terminais de parafuso
- Montagem: Embutida ou em painel
• Características físicas

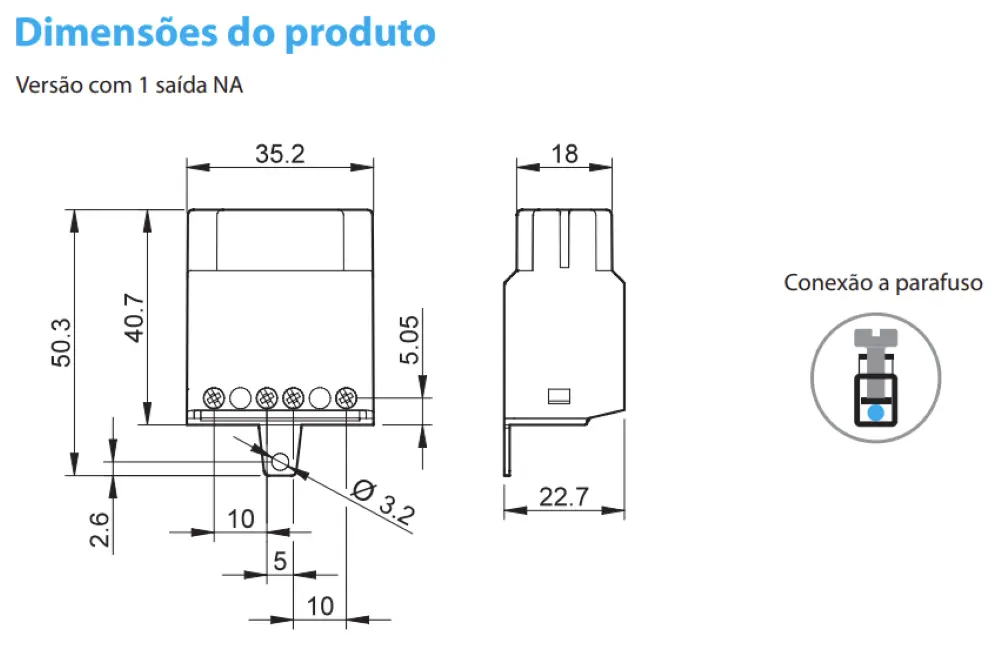

- Dimensões (L x A x P): 35.2 x 50.3 x 22.7 mm
- Grau de proteção: IP20
- Temperatura de funcionamento: -40 a +40 °C
NOTAS
◆ As potências máximas admissíveis dependem do tipo de iluminação utilizado. Consultar a ficha técnica para mais informações.
◆ Este modelo não possui limitador de potência da bobina, disponível nas versões EVO da Série 27.

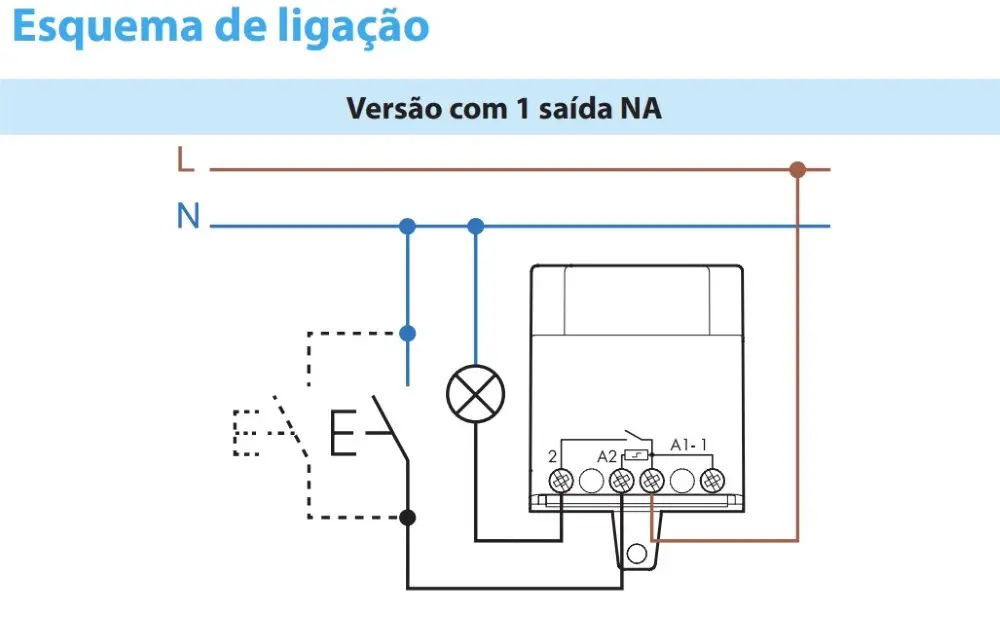

◆ A instalação deve respeitar o esquema elétrico e as recomendações do fabricante.
