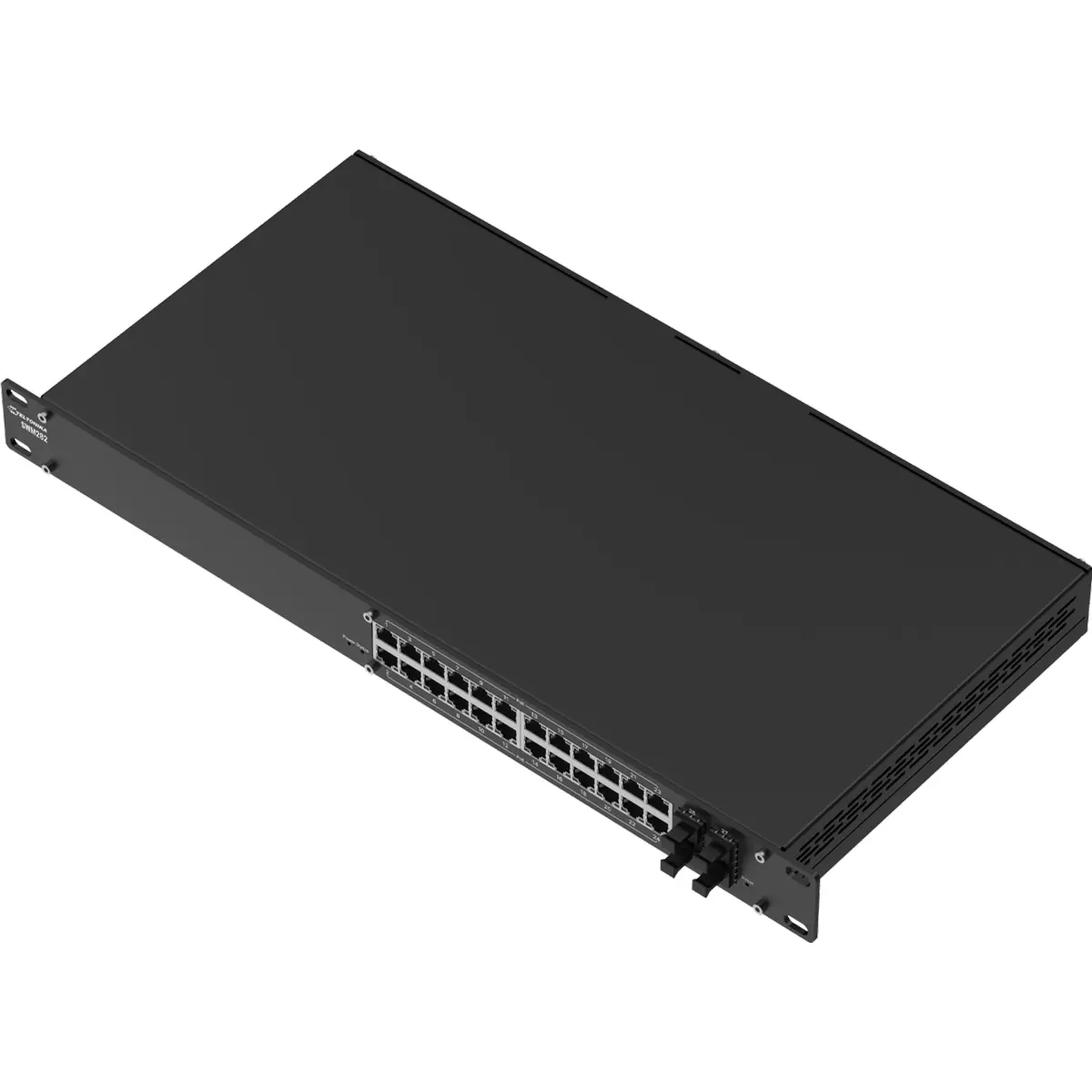

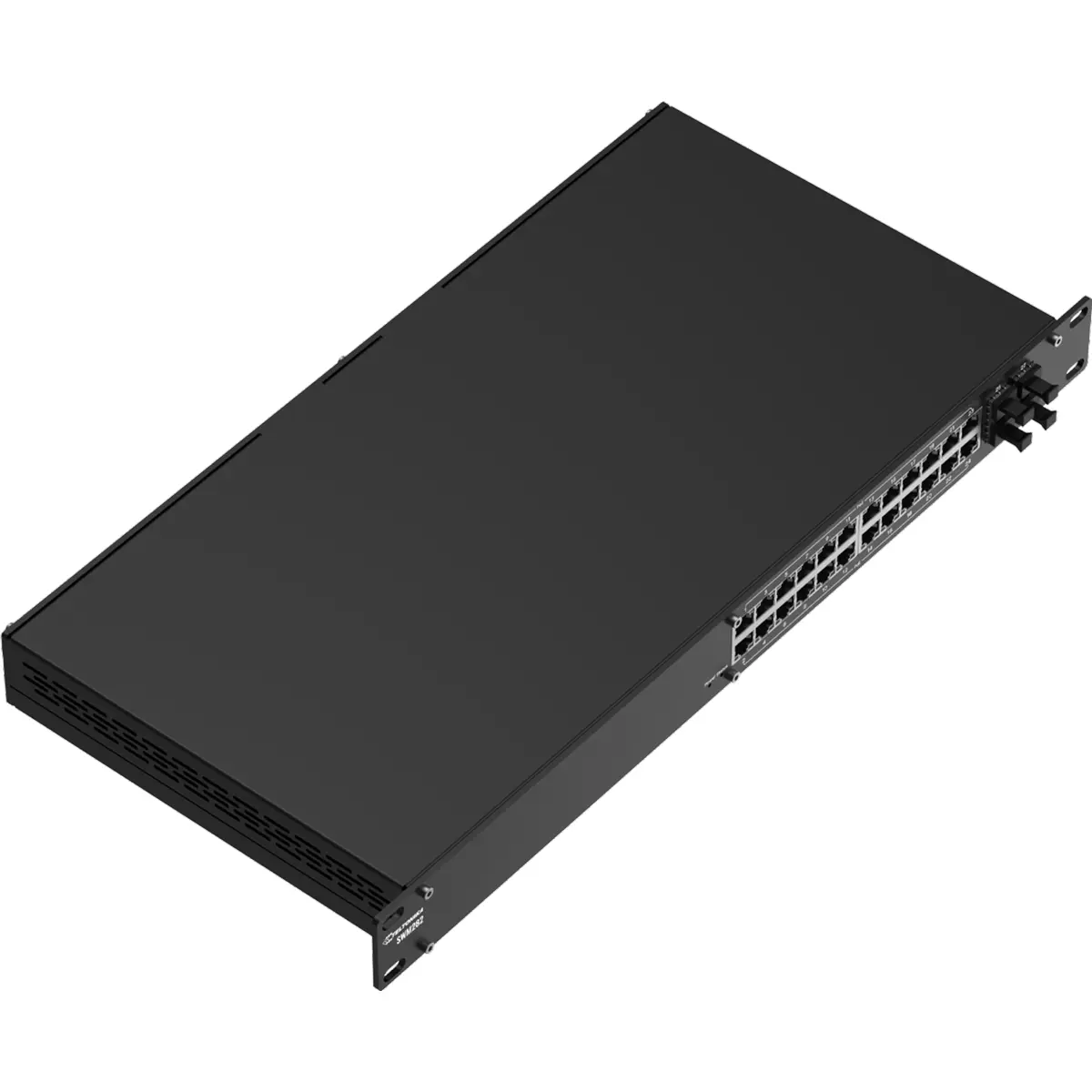

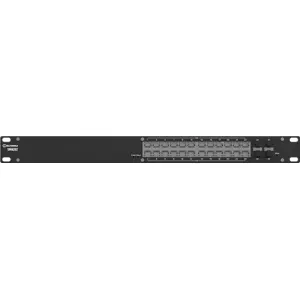

O Teltonika SWM282 (SWM282000201) é um switch gerido L2 de elevada capacidade, com funcionalidades L3 avançadas, concebido para simplificar o controlo e a segmentação de redes em ambientes empresariais e industriais. Com 24 portas Gigabit Ethernet PoE+ e 4 portas SFP, fornece energia e conectividade em larga escala, sendo ideal para infraestruturas IIoT e redes industriais graças à conformidade PROFINET Class B e ao suporte para MRP e EtherNet/IP.
PRINCIPAIS CARACTERÍSTICAS
◆ Switch gerido L2 com capacidades L3 avançadas (L2+)
◆ 24 portas RJ45 Gigabit Ethernet com PoE+ (até 30 W por porta)
◆ Orçamento total PoE de 300 W (PSE)
◆ 4 portas SFP para ligações por fibra
◆ Conformidade PROFINET Class B (variante SWM282 *****1)
◆ Suporte para protocolos industriais: PROFINET, MRP e EtherNet/IP
◆ VLAN, STP/RSTP e proteção de loop para segmentação e redundância
◆ QoS avançado: prioridades por porta, DSCP, 802.1p e TOS
◆ Controlo de largura de banda: rate limiting e storm control
◆ Diagnóstico integrado: teste de cabos, ping, traceroute e nslookup
◆ Gestão e atualização remota via RMS (inclui 2 anos de RMS Management)
◆ Sistema operativo TSWOS (Linux baseado em OpenWrt), com suporte para scripts e SDK
ESPECIFICAÇÕES
• Portas e interfaces
- Ethernet: 24 × RJ45 10/100/1000 Mbps (Gigabit Ethernet)
- Fibra: 4 × portas SFP
• PoE (Power over Ethernet)
- Portas PoE+: 24 portas (1–24)
- Normas PoE: IEEE 802.3af (PoE, Type 1) e IEEE 802.3at (PoE+, Type 2), Alternative A
- Potência por porta: Até 30 W (no PSE)
- Orçamento total PoE: 300 W (no PSE)
- Alimentação PoE (intervalo de tensão): 44 – 57 VDC
• Comutação e desempenho
- Largura de banda (non-blocking): 56 Gbps
- Taxa de encaminhamento: 83,33 Mpps
- Tabela MAC: 8K entradas
- Buffer de pacotes: 512 KB
- Jumbo Frames: Até 10 000 bytes
• Funcionalidades de rede
- Camada 2: VLAN, STP/RSTP, proteção de loop, tabela de encaminhamento
- DHCP: Servidor DHCP, cliente DHCP, leases estáticos (com suporte para MAC com wildcards)
- QoS
· Prioridade por porta, DSCP, 802.1p, TOS
· Métodos de escalonamento: SP / WFQ / WRR
- Controlo de tráfego: Rate limiting, storm control, traffic shaper por porta
- MRP: Funções de cliente e de gestor (manager)
- Encaminhamento (routing)
· Estático IPv4 e IPv6
· DHCPv6 client e endereço IPv6 estático
· Protocolos dinâmicos: BGP, OSPFv2, RIP v1/v2, EIGRP
• Serviços e gestão
- Serviços suportados: EtherNet/IP, SNMP v2/v3, LLDP
- Gestão de rede: 802.1p, 802.1x (controlo de acesso por porta), 802.1Q VLAN
- API: Teltonika Networks Web API (beta)
• Diagnóstico e manutenção
- Ferramentas: Diagnóstico de cabo, ping, traceroute, nslookup
- Ping reboot (PoE): Reinício do PoE numa porta específica
• Hardware e sistema
- CPU: Realtek, single core, 500 MHz, MIPS-4KEc
- Memória RAM: 128 MB DDR3
- Armazenamento Flash: 16 MB (serial flash)
- Sistema operativo: TSWOS (Linux baseado em OpenWrt)
• Alimentação

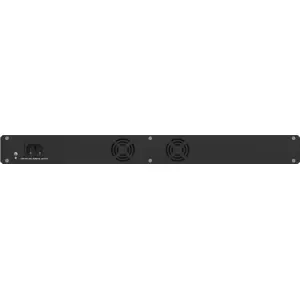

- Conector: IEC C14
- Tensão de entrada: 100 – 240 VAC, 50/60 Hz
- Consumo
· Idle: 9 W
· Máximo: 330 W
· PoE máximo: 300 W
• Indicadores e controlos
- LEDs
· 1 × LED de alimentação
· 48 × LEDs de estado Ethernet
· 1 × LED de estado
· 4 × LEDs de estado SFP
- Botão: Reset (software)
- Outros: Parafuso de ligação à terra
• Características físicas
- Grau de proteção: IP30
- Material da caixa: Alumínio anodizado (estrutura e painéis)
- Dimensões (L × A × P): 483 × 44 × 234 mm
- Peso: 2291 g
- Montagem: Kit de montagem em rack
• Ambiente de funcionamento
- Temperatura de operação: 0 °C a 50 °C
- Humidade de operação: 10% a 90% (sem condensação)
• Certificações
- Conformidades: CE, UKCA, CB, RCM, FCC, IC
CONTEÚDO DA EMBALAGEM
• Switch gerido SWM282 (variante SWM282000201)
• Guia de Início Rápido (QSG)
• Caixa de embalagem
NOTAS
◆ Cabo de alimentação não incluído (necessário cabo com ficha IEC C13 para ligar à entrada IEC C14).
◆ As variantes SWM282 *****1 possuem conformidade PROFINET Class B.
