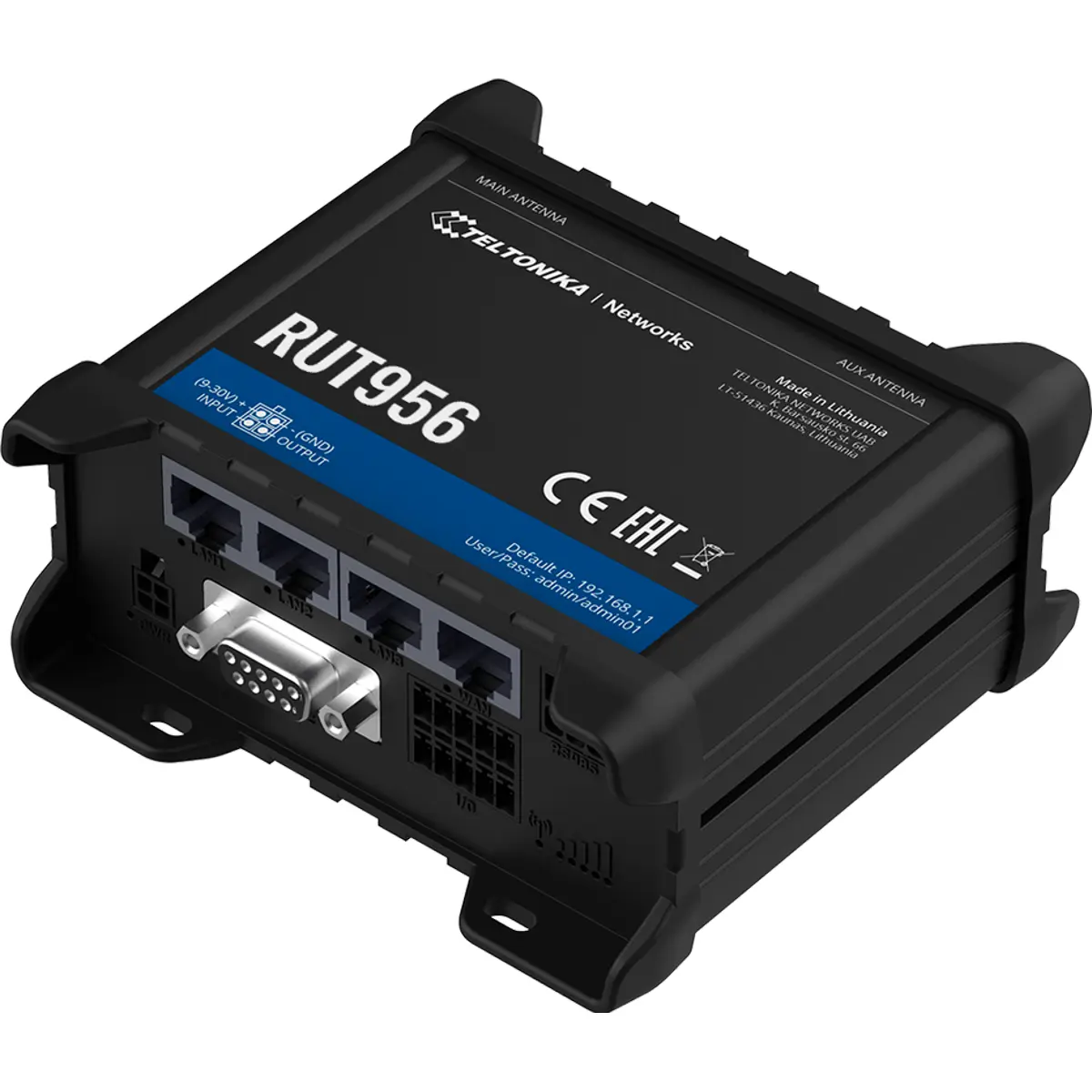

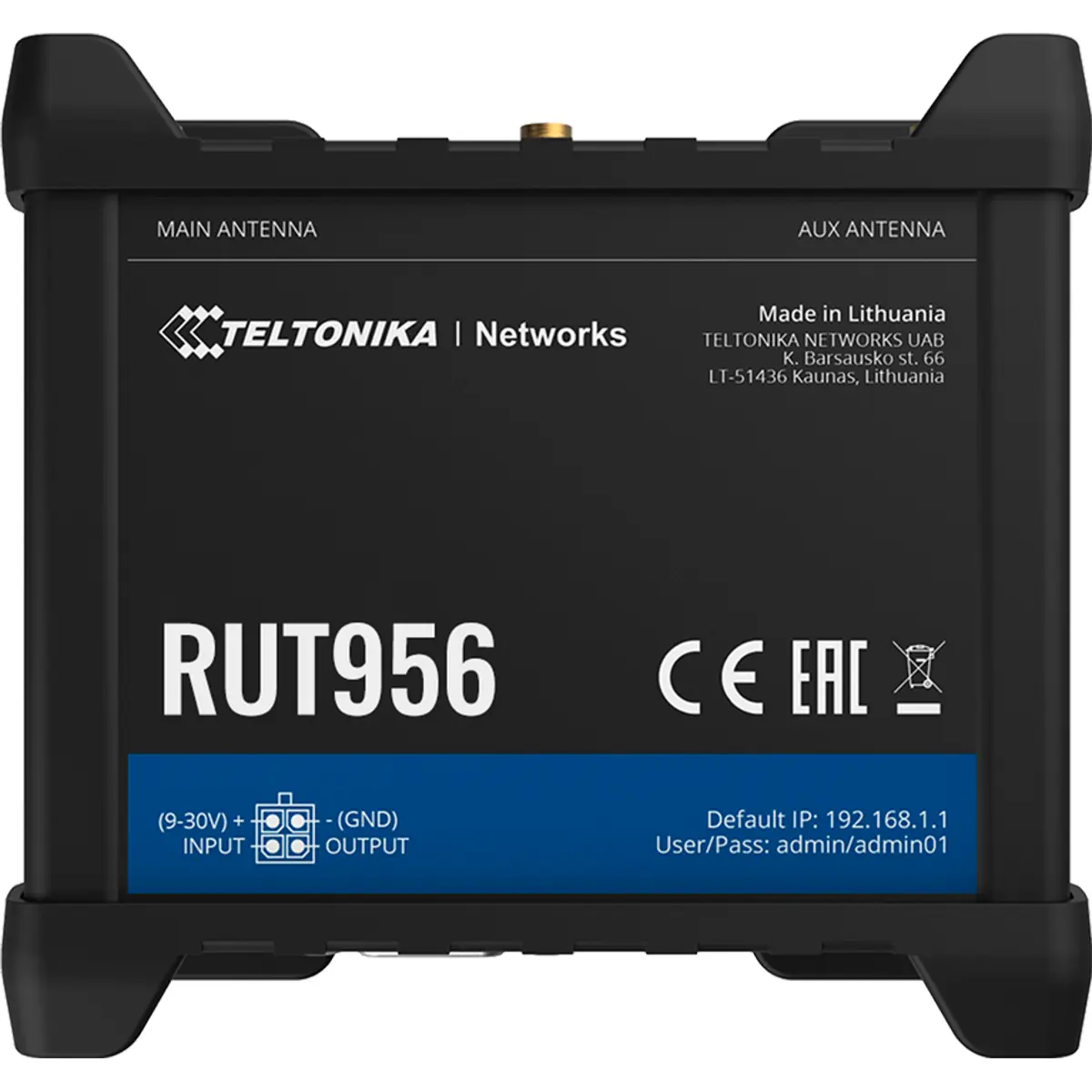

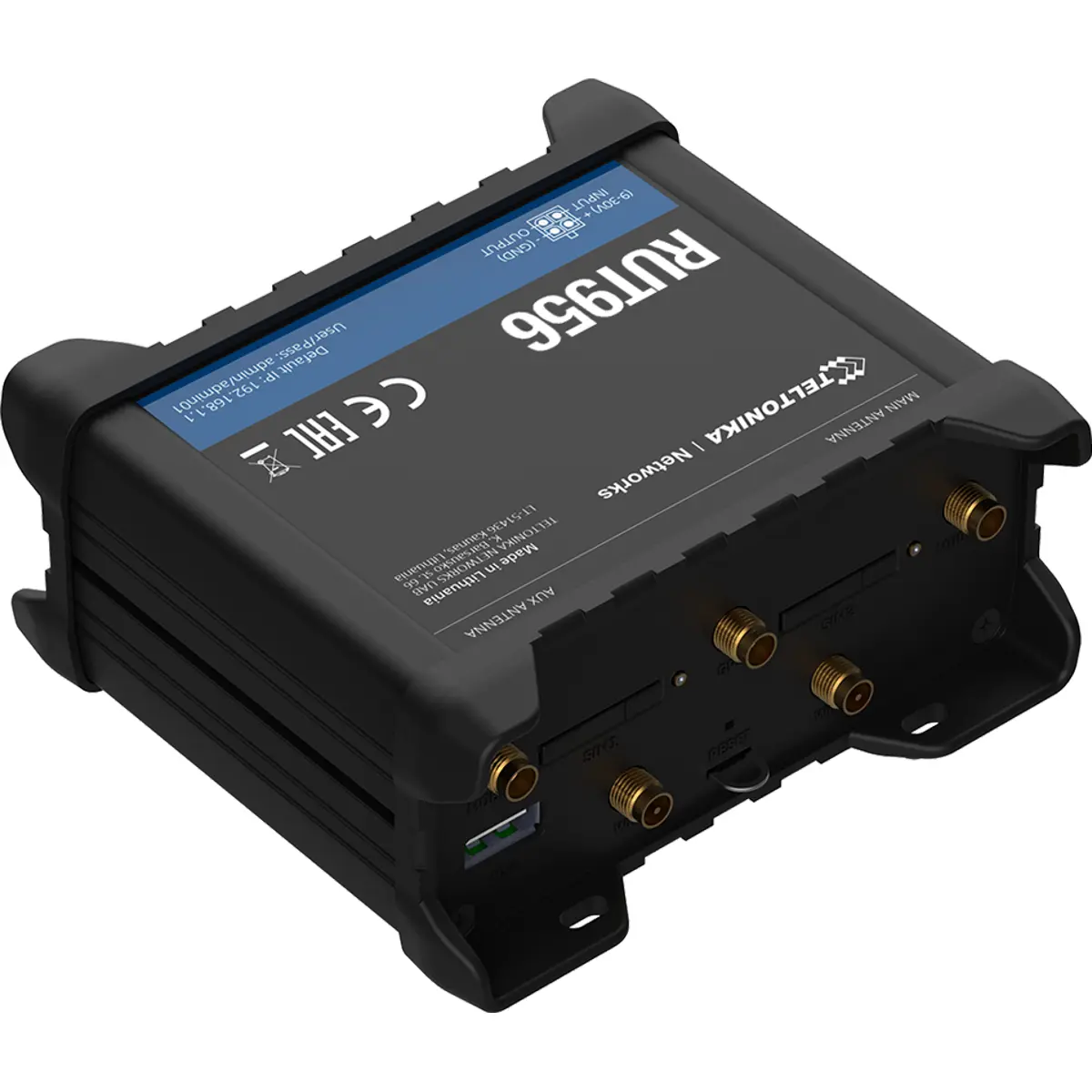

O RUT956 é um router industrial que combina conetividade móvel 4G LTE, 3G e 2G, Wi-Fi e Ethernet, com failover automático de WAN e funcionalidades GNSS (Global Navigation Satellite System).
As interfaces de comunicação série RS232 e RS485 permitem integrar uma grande variedade de equipamentos, incluindo dispositivos industriais e sistemas legados. As entradas e saídas digitais e analógicas, em conjunto com as funcionalidades avançadas do sistema operativo RutOS, facilitam o controlo de equipamentos, a automatização e a geração de notificações de eventos.
O RUT956 disponibiliza ainda um conjunto abrangente de funcionalidades para aplicações industriais e IoT, incluindo Modbus, MQTT, SNMP, TR-069, NTRIP, OPC UA, BACnet, DNP3, DLMS/COSEM e múltiplas tecnologias VPN.
ESPECIFICAÇÕES:
• VARIANTE DO MODELO:
- Referência: RUT956100000
- Embalagem standard com fonte de alimentação EU
- Regiões: Europa, Médio Oriente, África, Coreia e Tailândia
- Frequências suportadas:
· 4G LTE-FDD: B1, B3, B5, B7, B8, B20
· 4G LTE-TDD: B40
· 3G: B1, B5, B8
· 2G: B3, B8
• HARDWARE:
- Rede móvel:
· 4G LTE Cat 4: até 150 Mbps de download / 50 Mbps de upload
· 3G: até 21 Mbps de download / 5,76 Mbps de upload
· 2G: até 236,8 kbps de download / 236,8 kbps de upload
- CPU: MediaTek MIPS 24KEc, 580 MHz
- Memória RAM: 128 MB DDR2
- Armazenamento: 16 MB SPI Flash
- Alimentação:
· 9-30 VDC através de conector industrial de 4 pinos
· PoE passivo através da porta LAN1, modo B, 9-30 VDC
- Consumo energético:
· Inferior a 2 W em repouso
· Inferior a 7 W no máximo
- SIM:
· 2 ranhuras externas para cartões Mini-SIM (2FF)
· Tensão dos cartões SIM: 1,8 V / 3 V

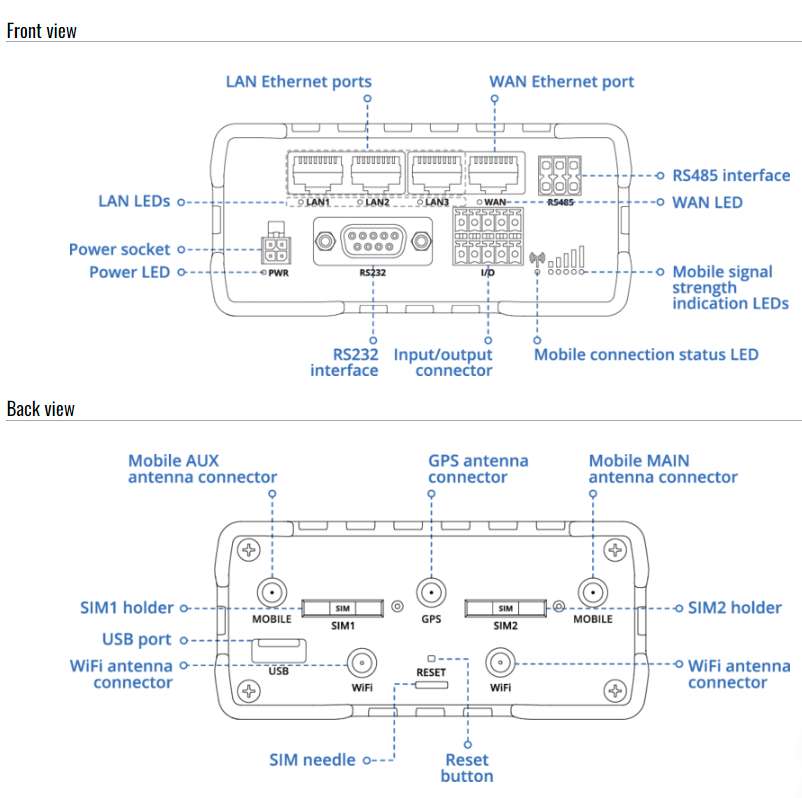

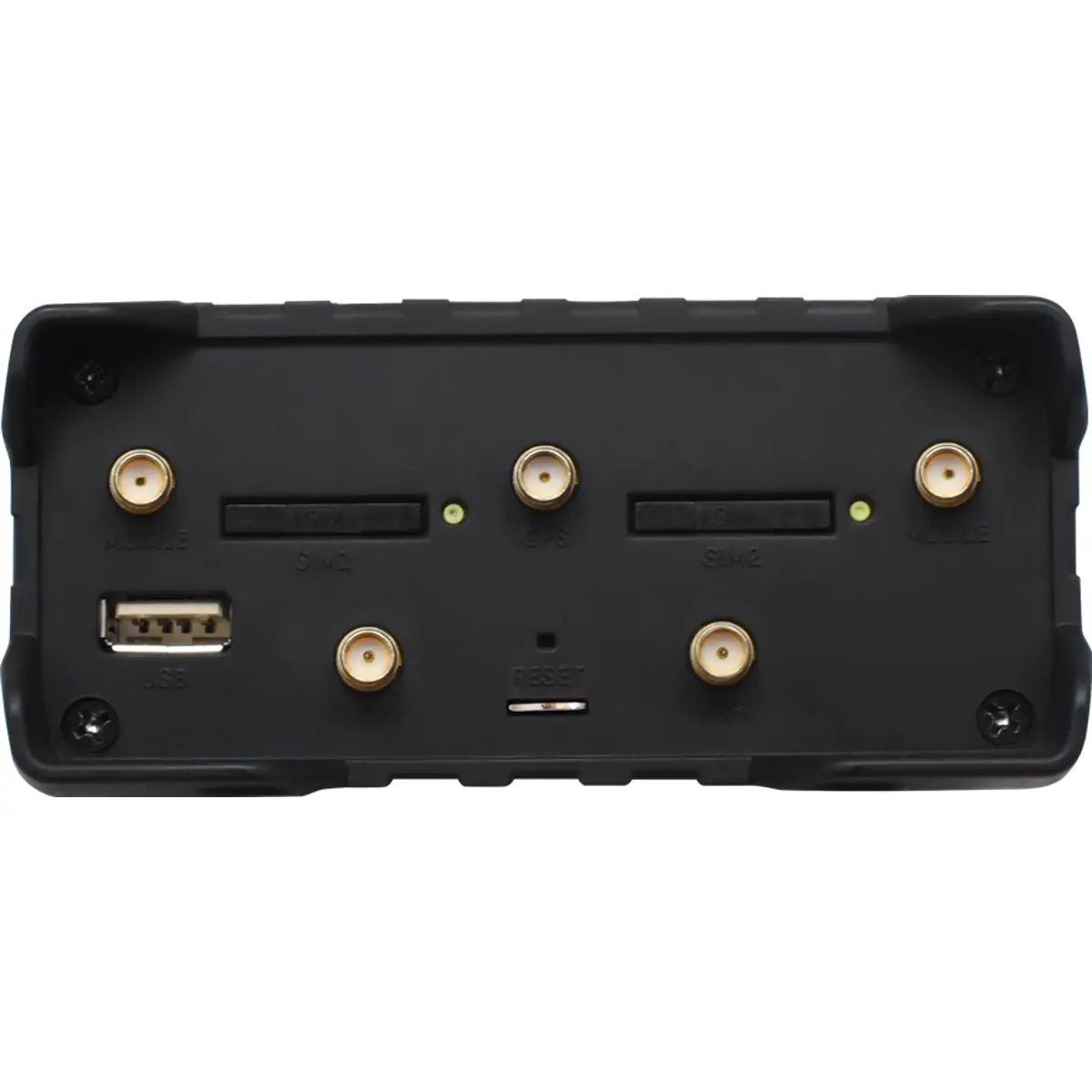

- Conectores de antena:
· 2 x SMA para rede móvel
· 2 x RP-SMA para Wi-Fi
· 1 x SMA para GNSS

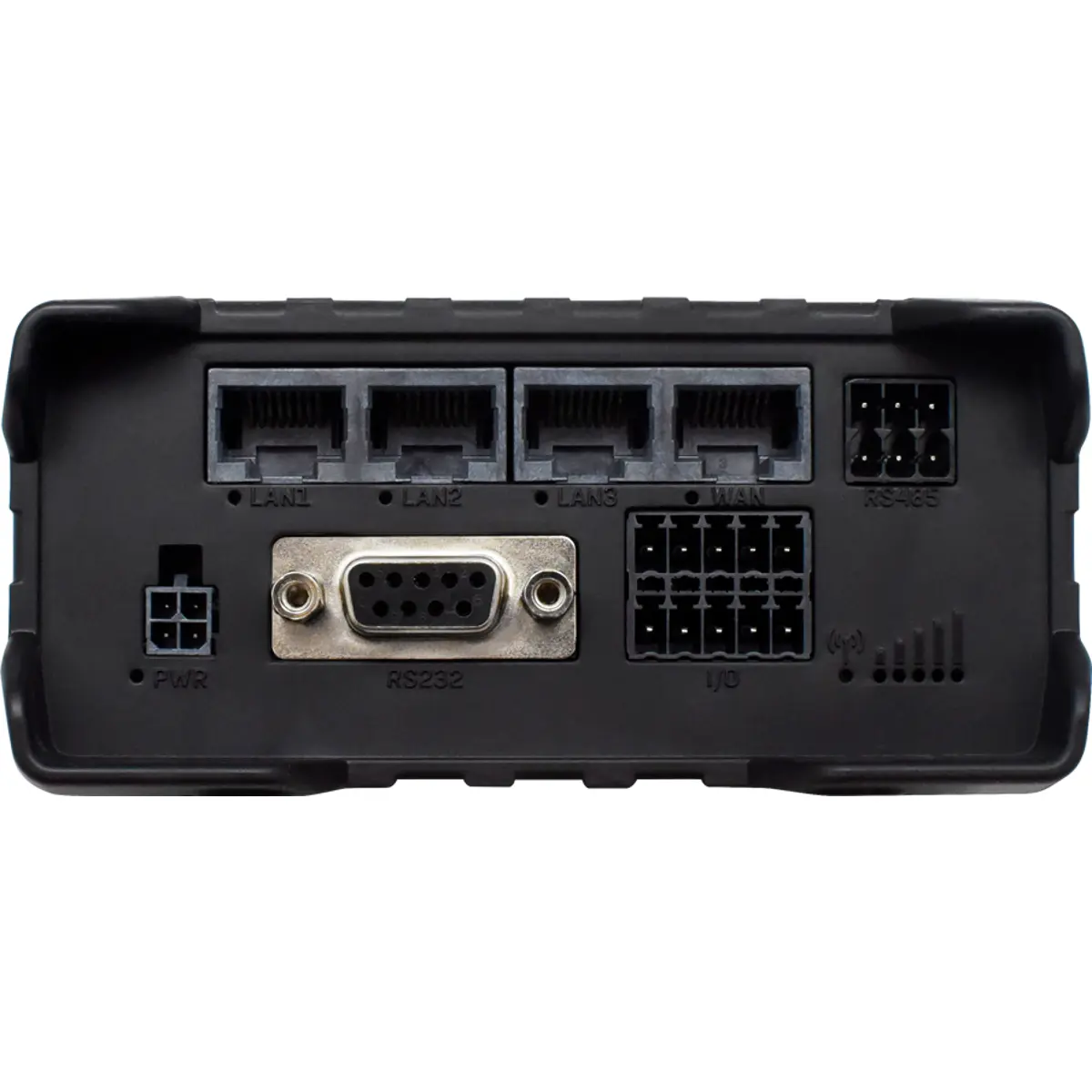

- Ethernet:
· 4 x portas RJ45 10/100 Mbps
· 1 x WAN, configurável como LAN
· 3 x LAN
- Wi-Fi:
· IEEE 802.11b/g/n (Wi-Fi 4)
· Ponto de acesso (AP)
· Estação (STA)
· Até 100 ligações simultâneas
- GNSS:
· GPS
· GLONASS
· BeiDou
· Galileo
· QZSS
- Entradas e saídas no conector de alimentação de 4 pinos:
· 1 x entrada digital não isolada
· 1 x saída digital de coletor aberto
- Entradas e saídas no conector industrial de 10 pinos:
· 1 x entrada digital de contacto seco
· 1 x entrada digital isolada galvanicamente
· 1 x entrada analógica de 0-24 V, com suporte para 4-20 mA
· 1 x saída de coletor aberto isolada galvanicamente, requerendo alimentação externa
· 1 x saída de relé SPST não retentivo
- Comunicação série:
· 1 x RS232 através de conector DB9
· 1 x RS485, Full Duplex a 4 fios ou Half Duplex a 2 fios
· Velocidade RS485: 300 a 115200 baud
- USB:
· 1 x porta USB 2.0 Tipo A Host
- Indicadores LED:
· 1 x LED bicolor de estado da ligação móvel
· 5 x LEDs de intensidade do sinal móvel
· 4 x LEDs de estado Ethernet
· 1 x LED de alimentação
- Temperatura de funcionamento: -40 °C a 75 °C
- Humidade de funcionamento: 10% a 90%, sem condensação
- Grau de proteção: IP30
- Invólucro:
· Corpo em alumínio
· Painéis em plástico
- Opções de montagem:
· Calha DIN
· Parede
· Superfície plana
- Dimensões (L x A x P): 110 x 50 x 100 mm
- Peso: 287 g
• SOFTWARE:
- Sistema operativo:
· RutOS, baseado em Linux OpenWrt
- Funcionalidades de rede móvel:
· APN automático
· Gestão e bloqueio de bandas
· Comutação automática entre cartões SIM
· Listas de operadores permitidos e bloqueados
· Gestão de PIN do SIM
· SMS e USSD
· Múltiplas ligações PDN
· Bridge e Passthrough
- Funcionalidades Wi-Fi:
· Segurança WPA2/WPA3
· Filtragem de endereços MAC
· Mesh 802.11s
· Fast Roaming 802.11r
· 802.11k e 802.11v
· Gerador de código QR para acesso Wi-Fi
- Funcionalidades de rede:
· Encaminhamento estático e dinâmico
· Failover automático
· Balanceamento de carga
· Firewall
· DHCP
· DDNS
· QoS / Smart Queue Management (SQM)
· DNS sobre HTTPS
· Hotspot e Hotspot 2.0
· Monitorização da ligação
· Passagem de VoIP
· SSHFS
· VRF
· Espelhamento de portas
- Segurança:
· Firewall
· VLAN
· Prevenção de ataques
· Controlo de acesso
· Filtragem Web
· Gestão de certificados
- VPN e túneis:
· OpenVPN
· IPsec
· GRE
· PPTP
· L2TP
· Stunnel
· DMVPN
· SSTP
· ZeroTier
· WireGuard
· Tinc
- Monitorização e gestão:
· Interface Web (WebUI)
· CLI
· SSH
· SMS
· Chamada
· FOTA
· TR-069
· MQTT
· SNMP v1/v2/v3
· JSON-RPC
· Teltonika RMS
- Plataformas IoT e serviços na nuvem:
· Teltonika RMS
· Azure IoT Hub
· AWS IoT Core
· Cumulocity - Cloud of Things
· ThingWorx
- Protocolos e serviços industriais:
· Modbus TCP e RTU, nos modos cliente e servidor
· Gateway Modbus MQTT
· BACnet
· OPC UA
· DNP3
· DLMS/COSEM
· Data to Server através de HTTP(S), MQTT e Azure MQTT
- GNSS e localização:
· Coordenadas GNSS
· NMEA 0183
· NTRIP
· Geofencing
· Integração com TAVL e RMS
- Funcionalidades das interfaces série:
· Consola
· Serial over IP
· Modem
· Gateway Modbus
· Cliente NTRIP

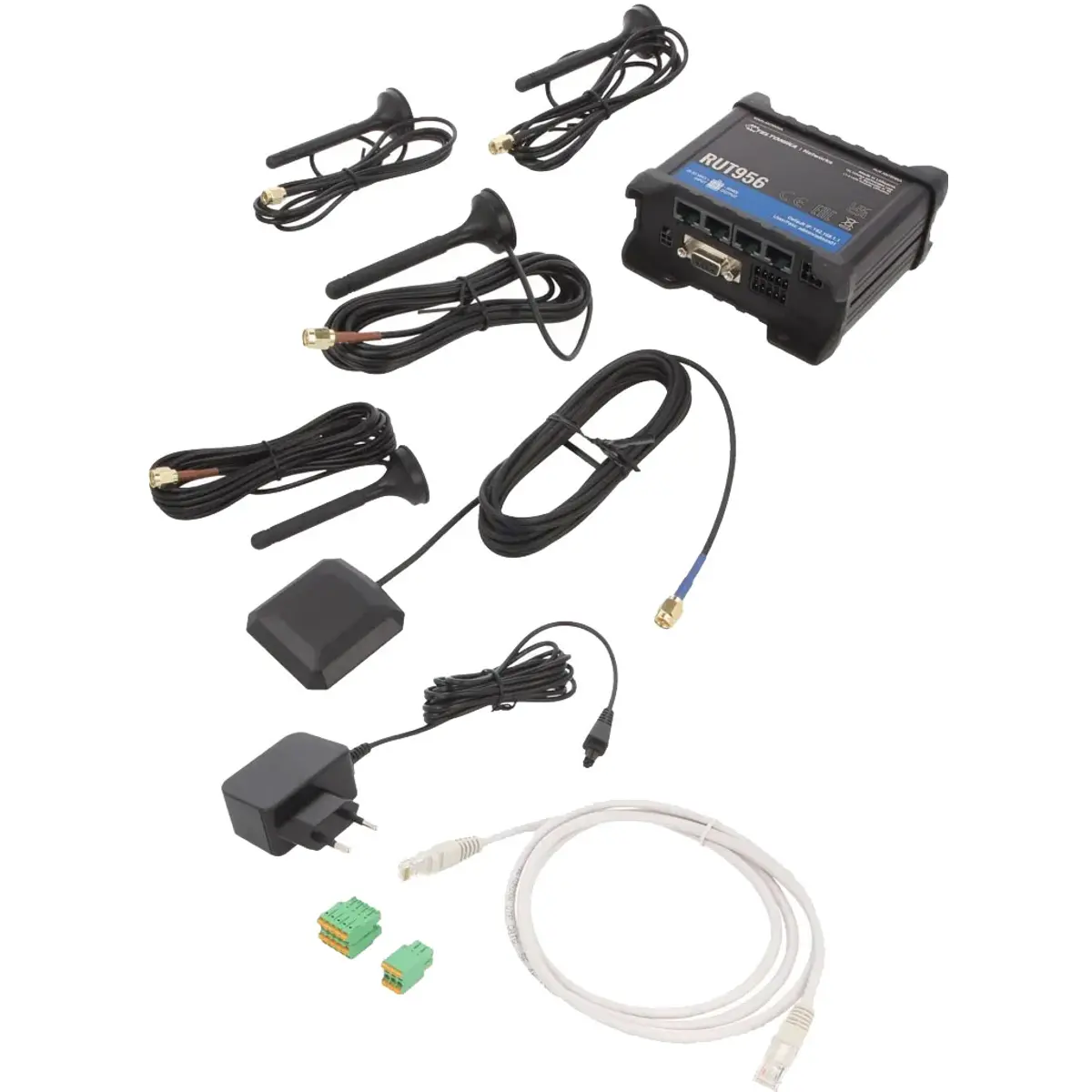

CONTEÚDO DA EMBALAGEM:
• RUT956
- Router industrial RUT956
• Alimentação
- Fonte de alimentação de 9 W com ficha EU
• Antenas
- 2 x antenas magnéticas para rede móvel, conector SMA
- 2 x antenas magnéticas para Wi-Fi, conector RP-SMA
- 1 x antena GNSS adesiva, conector SMA
• Acessórios
- Conjunto de conectores
- Cabo Ethernet de 1,5 m
- Kit de adaptadores SIM
- Guia de Início Rápido (Quick Start Guide)
NOTAS:
◆ A referência RUT956100000 corresponde à variante standard RUT956 1***** com fonte de alimentação EU e às bandas de frequência indicadas acima.
◆ A variante RUT956100000 não corresponde às variantes eSIM indicadas na documentação atual. A disponibilidade de eSIM depende do código de encomenda específico.
◆ A alimentação PoE é passiva, através dos pares livres da porta LAN1, em modo B, a 9-30 VDC. Não é compatível com os padrões PoE IEEE 802.3af, 802.3at ou 802.3bt.
◆ O suporte para cartão microSD é interno e depende do lote de produção. Nos RUT956 ****** está disponível a partir do lote 27; nos RUT956 A***** está disponível a partir do lote 39. A capacidade suportada pode atingir 2 TB.
◆ Os kits para montagem em calha DIN, parede ou superfície plana são acessórios adicionais e não fazem parte, por defeito, da embalagem standard.
◆ O conteúdo da embalagem pode variar em função do código de encomenda e de alterações introduzidas pelo fabricante.
◆ As especificações e funcionalidades do equipamento podem sofrer alterações com novas revisões de hardware ou versões de firmware.⫸ Informação adicional (no site da Teltonika Networks)⫸ Manual (online)⫸ Guia rápido (online)
