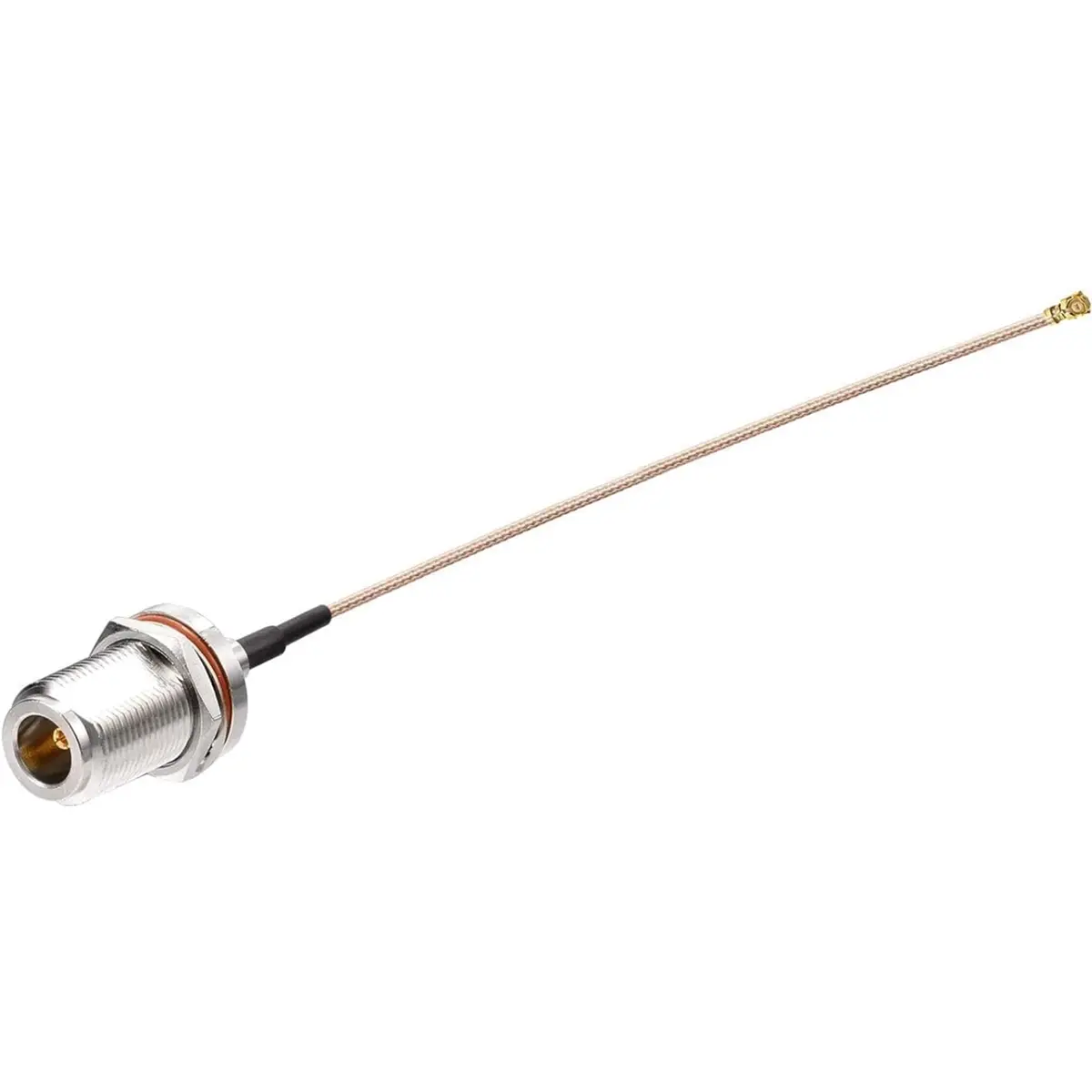

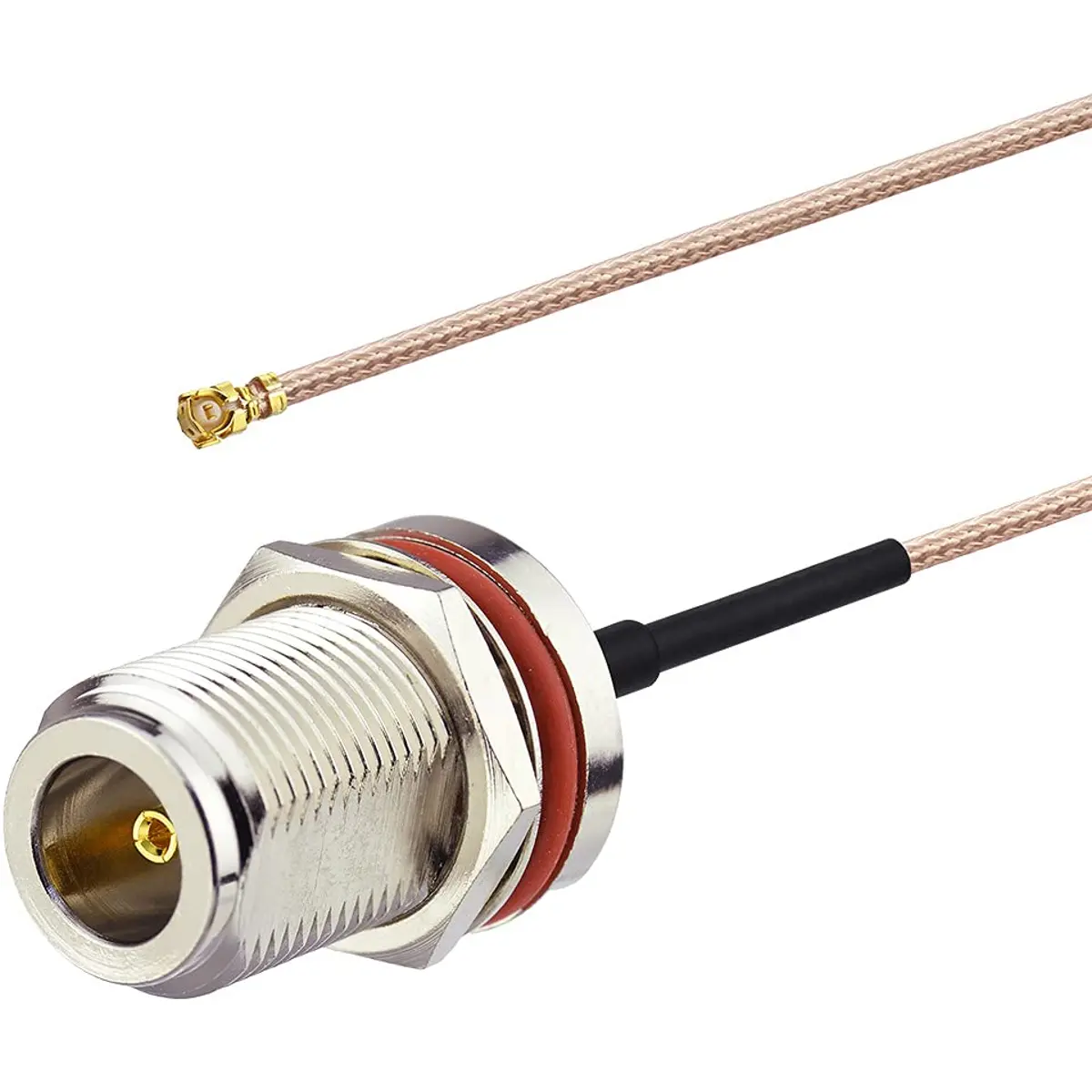

Cabo adaptador (pigtail) em RG178, com 30cm de comprimento, equipado com ficha U.FL (também designada IPEX/IPX) numa extremidade e ficha N fêmea na extremidade oposta.
Este tipo de cabo é utilizado para transferir o sinal de rádio-frequência entre um módulo ou placa com conetor miniatura U.FL (por exemplo, módulos Wi-Fi, LoRa, GPS ou mini-PCIe) e uma antena ou cabo externo equipado com ligador N macho, permitindo maior flexibilidade de instalação e distância entre o módulo e a antena.
PRINCIPAIS CARACTERÍSTICAS
- Cabo coaxial RG178 de baixa perda, adequado para aplicações de RF de alta frequência
- Ficha U.FL (IPEX) numa extremidade, para ligação direta a módulos e placas com conetor miniatura
- Ficha N fêmea na outra extremidade, para ligação a antenas ou cabos com conetor N macho
- Impedância característica de 50Ω, compatível com a generalidade dos módulos Wi-Fi, LoRa e GPS
- Comprimento de 30cm, adequado para ligações curtas dentro de caixas ou gabinetes
ESPECIFICAÇÕES
- Cabo
- Tipo: RG178
- Comprimento: 30cm
- Impedância: 50Ω ±2Ω
- Diâmetro exterior aproximado: 1,8mm a 2,0mm
- Gama de temperatura de funcionamento: -65°C a +200°C
- Ligador U.FL / IPEX
- Impedância: 50Ω
- Gama de frequência típica: DC até 6GHz
- Tipo de acoplamento: encaixe de pressão (snap-on)
- Ciclos de ligação/desligação recomendados: reduzidos (conetor de uso delicado, tipicamente algumas dezenas de ciclos)
- Ligador N fêmea
- Impedância: 50Ω
- Gama de frequência típica: DC até 11GHz
- Tipo de acoplamento: roscado
NOTAS
- Os valores apresentados correspondem às características técnicas gerais e de referência (típicas de folhas de dados de fabricantes) para cabos RG178 e para os conetores U.FL e N fêmea.
- Valores como atenuação, tensão máxima e capacitância podem variar ligeiramente consoante o fabricante concreto do cabo e dos conetores.
- O conetor U.FL é frágil e não foi concebido para ligar/desligar vezes repetidas; recomenda-se manuseamento cuidadoso.
