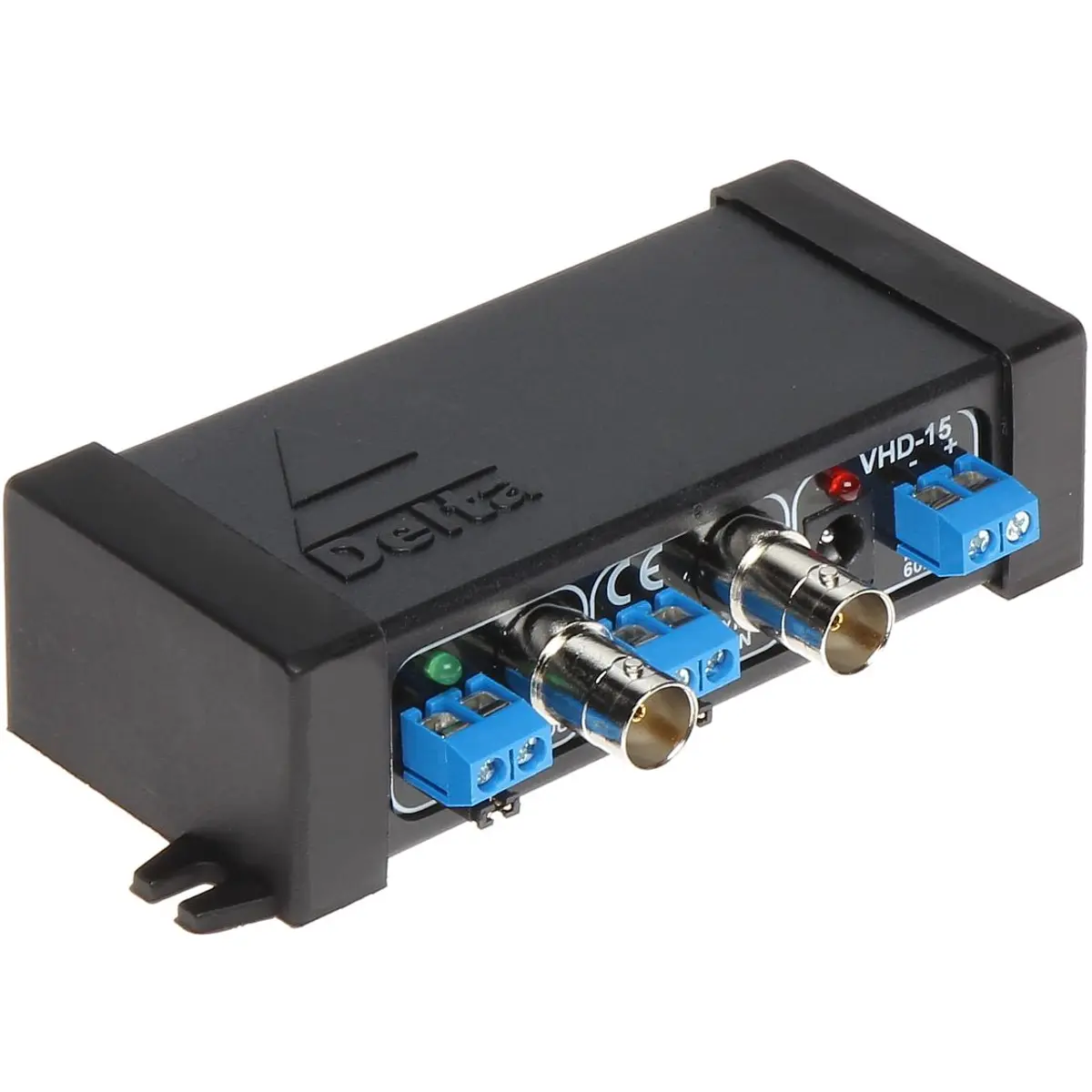

Este equipamento foi concebido para amplificar o sinal de vídeo transmitido através de um cabo de par trançado ou cabo coaxial, permitindo a transmissão do sinal de vídeo analógico de alta resolução (AHD, HD-CVI, HD-TVI) a distâncias maiores.
Um único repetidor permite corrigir a atenuação de, aproximadamente, 150 m do cabo de par trançado e, aproximadamente, 300m - 500m do cabo coaxial (dependendo do tipo de cabo utilizado). O uso de um único repetidor garante uma boa qualidade de imagem para o cabo de par trançado a uma distância de até 300m. A uma distância de até 450m, é necessário usar dois repetidores, enquanto que a uma distância de até 600m, se deve usar três. Para o cabo coaxial, dependendo do tipo, estas distâncias serão proporcionalmente maiores.
Características:
- Padrão: AHD, HD-CVI, HD-TVI
- Tipo de dispositivo: Activo
- Capacidade de regeneração do sinal: 150m - Cabo de par trançado / 300m - RG-59 / 500m - Triset-113
- Alimentação: 8V..24VDC (a fonte de alimentação não está incluída) / Possibilidade de alimentação remota através dos pares não usados do cabo de par trançado
- Corrente: <50mA
- Impedância do conector coaxial: 75Ohm
- Impedância de conector simétrico: 100Ohm
- Número de entradas: 1
- Número de saídas: 1
Dimensões: 103x62x29mm
Peso: 80g
Painel frontal
Vista superior

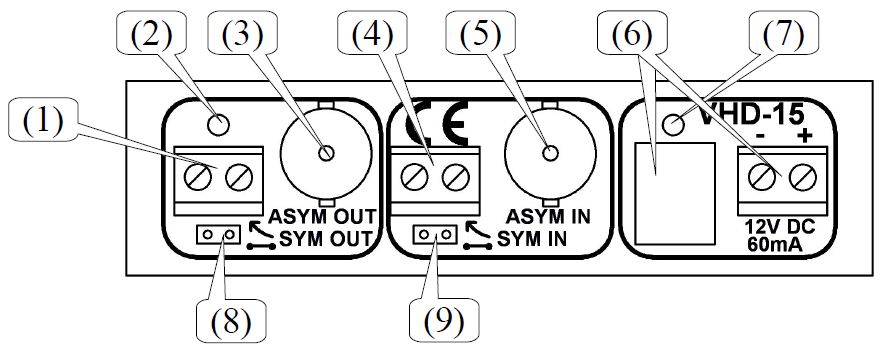

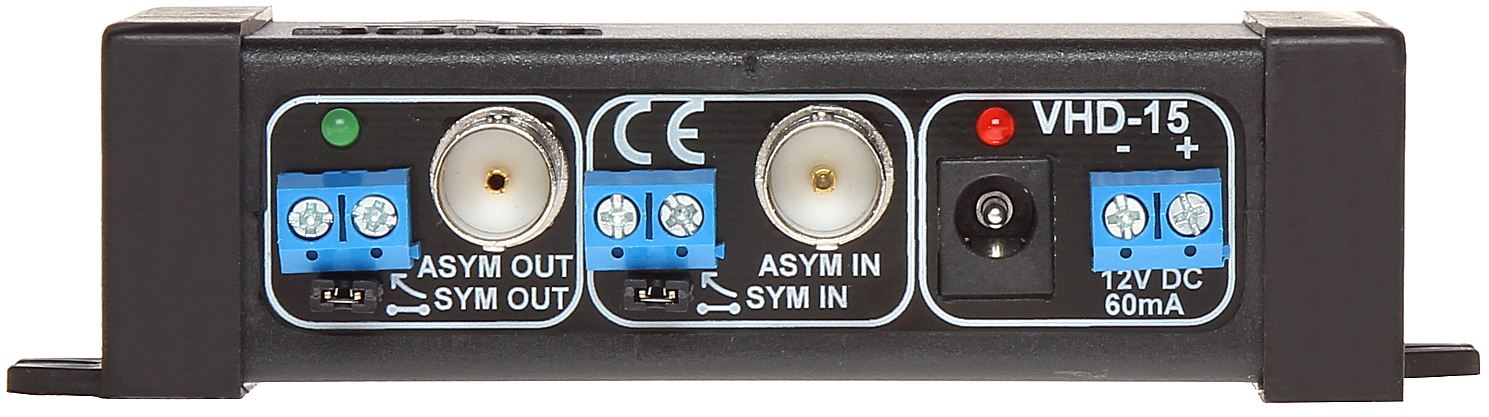

Descrição do painel frontal:
1. Saída balanceada (UTP)
2. Indicador do sinal de vídeo
3. Saída desbalanceada (COAX)
4. Entrada balanceada (UTP)
5. Entrada desbalanceada (COAX)
6. Alimentação
7. Indicador de alimentação
8. Interruptor do transformador de saída
9. Interruptor do transformador de entrada
Configurações com um único repetidor:

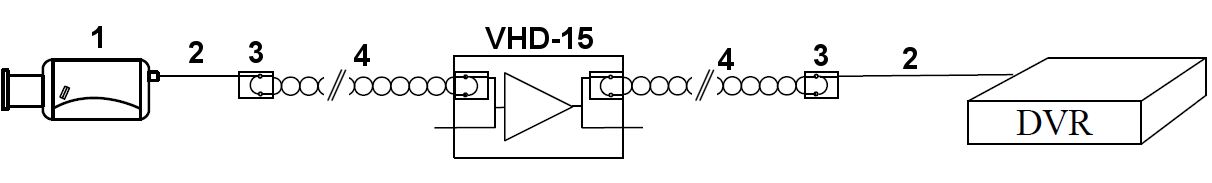

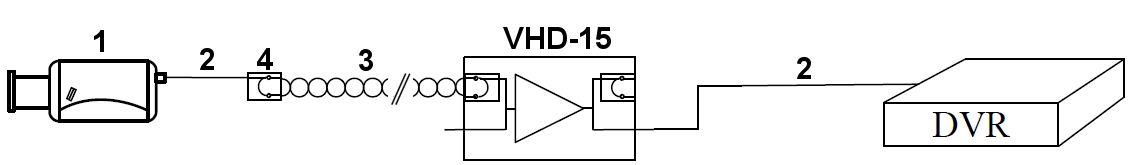

A melhor configuração por razões de ruído. Repetidor a uma distância de, aproximadamente, 50% - 70% do comprimento do cabo:
1. Câmara
2. Cabo coaxial
3. TRANSFORMADOR DE VÍDEO
4. Cabo de par trançado

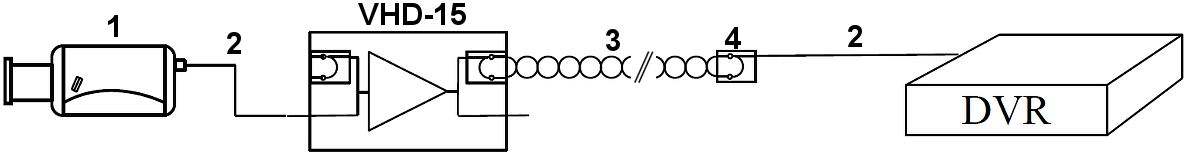

Risco de distorção do repetidor por um sinal forte da câmara localizada nas suas proximidades. Pode haver uma descoloração visível:
1. Câmara
2. Cabo coaxial
3. Cabo de par trançado
4. TRANSFORMADOR DE VÍDEO
Devido à amplificação de um sinal fortemente suprimido, é obtida a pior relação sinal-ruído:
1. Câmara
2. Cabo coaxial
3. Cabo de par trançado
4. TRANSFORMADOR DE VÍDEO

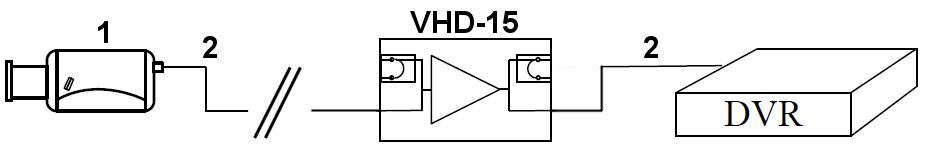

Exemplo de configuração com um único repetidor e cabo coaxial:
1. Câmara
2. Cabo coaxial

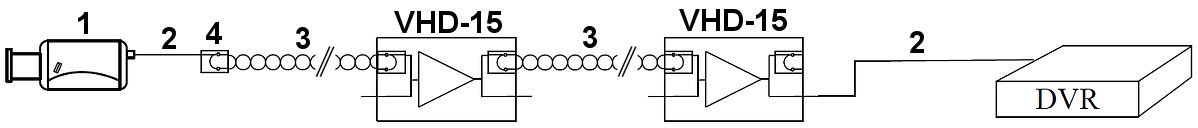

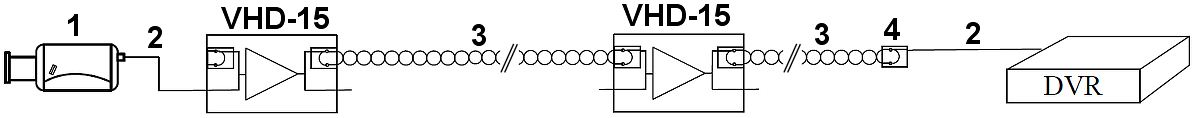

Configurações com dois repetidores. Os testes mostraram que, para um cabo de par trançado, a máxima distância dos segmentos que ligam dispositivos não deve ser superior a 300m, devido à deterioração da relação sinal-ruído. Para um cabo coaxial, essa distância é de, aproximadamente, 600m ... 1000m, dependendo do tipo de cabo:Para obter os melhores resultados, coloque os dispositivos a distâncias similares uns dos outros:
1. Câmara
2. Cabo coaxial
3. Cabo de par trançado
4. TRANSFORMADOR DE VÍDEO

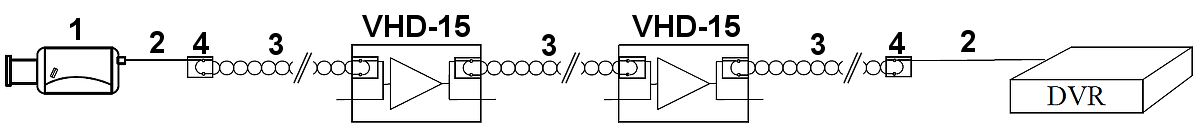

A amplificação do sinal, no final, faz com que a relação sinal-ruído seja pior, uma vez que o sinal amplificado é fortemente suprimido:
1. Câmara
2. Cabo coaxial
3. Cabo de par trançado
4. TRANSFORMADOR DE VÍDEO
Devido ao aumento da distância entre dispositivos, a relação sinal-ruído é pior e aumenta o risco de distorção do repetidor:
1. Câmara
2. Cabo coaxial
3. Cabo de par trançado
4. TRANSFORMADOR DE VÍDEO

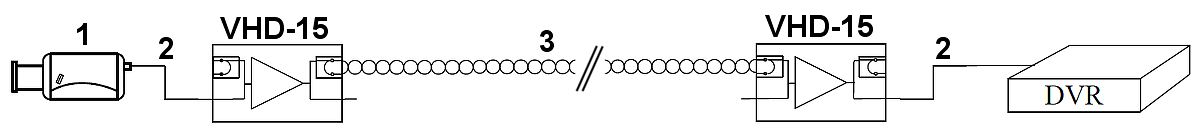

É a configuração menos recomendada (embora seja mais fácil de fazer); uma grande distância entre os dispositivos provoca uma baixa relação sinal-ruído, e o repetidor colocado perto da câmara aumenta o risco de distorção:
1. Câmara
2. Cabo coaxial
3. Cabo de par trançado

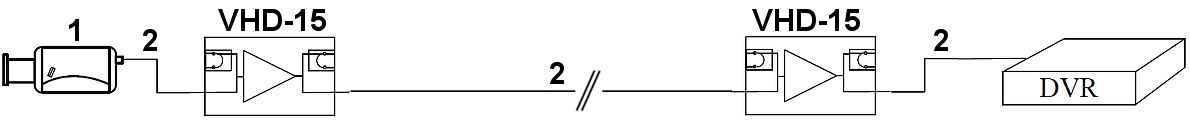

Exemplo de configuração com dois repetidores e cabo coaxial:
1. Câmara
2. Cabo coaxial

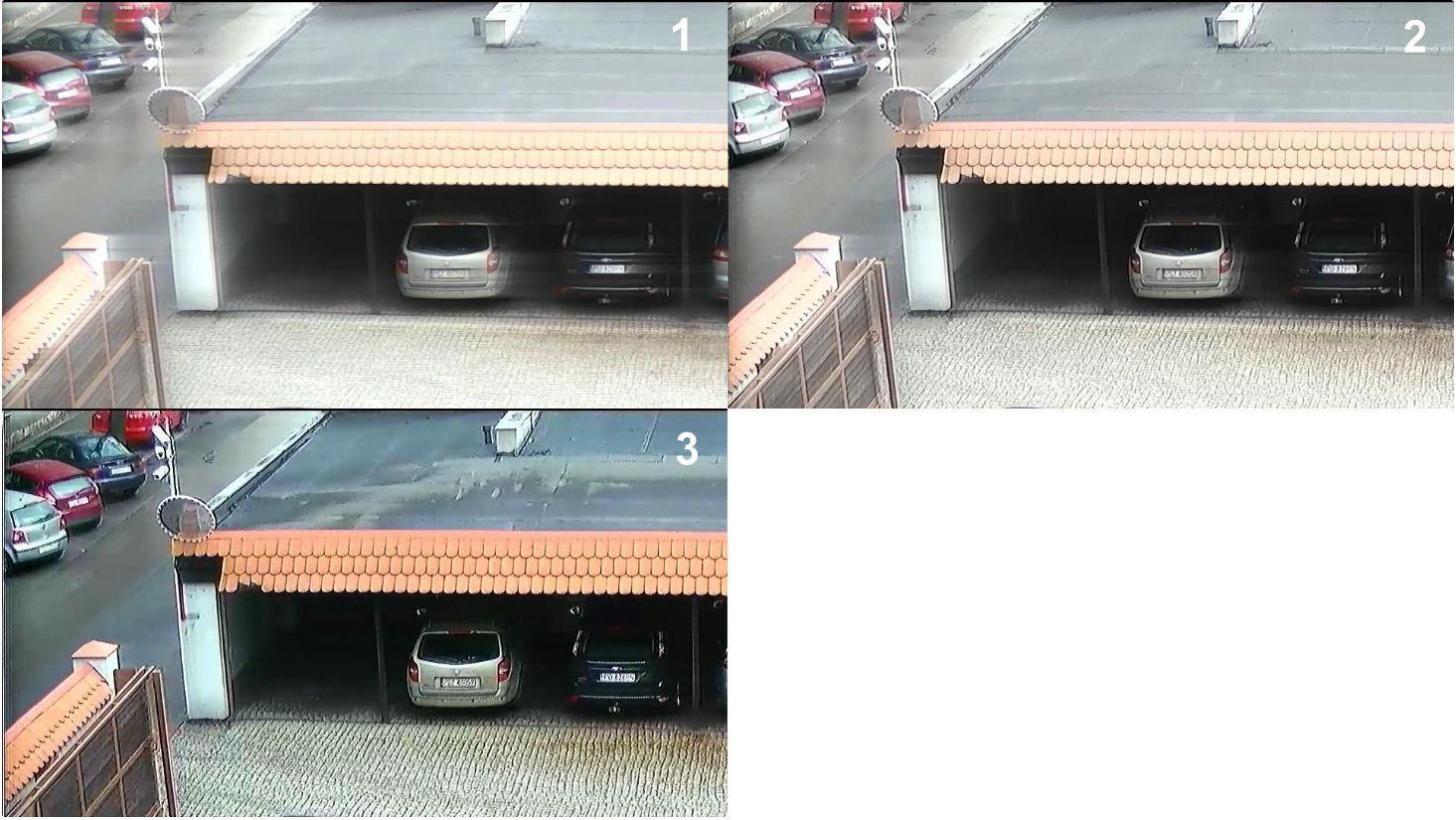

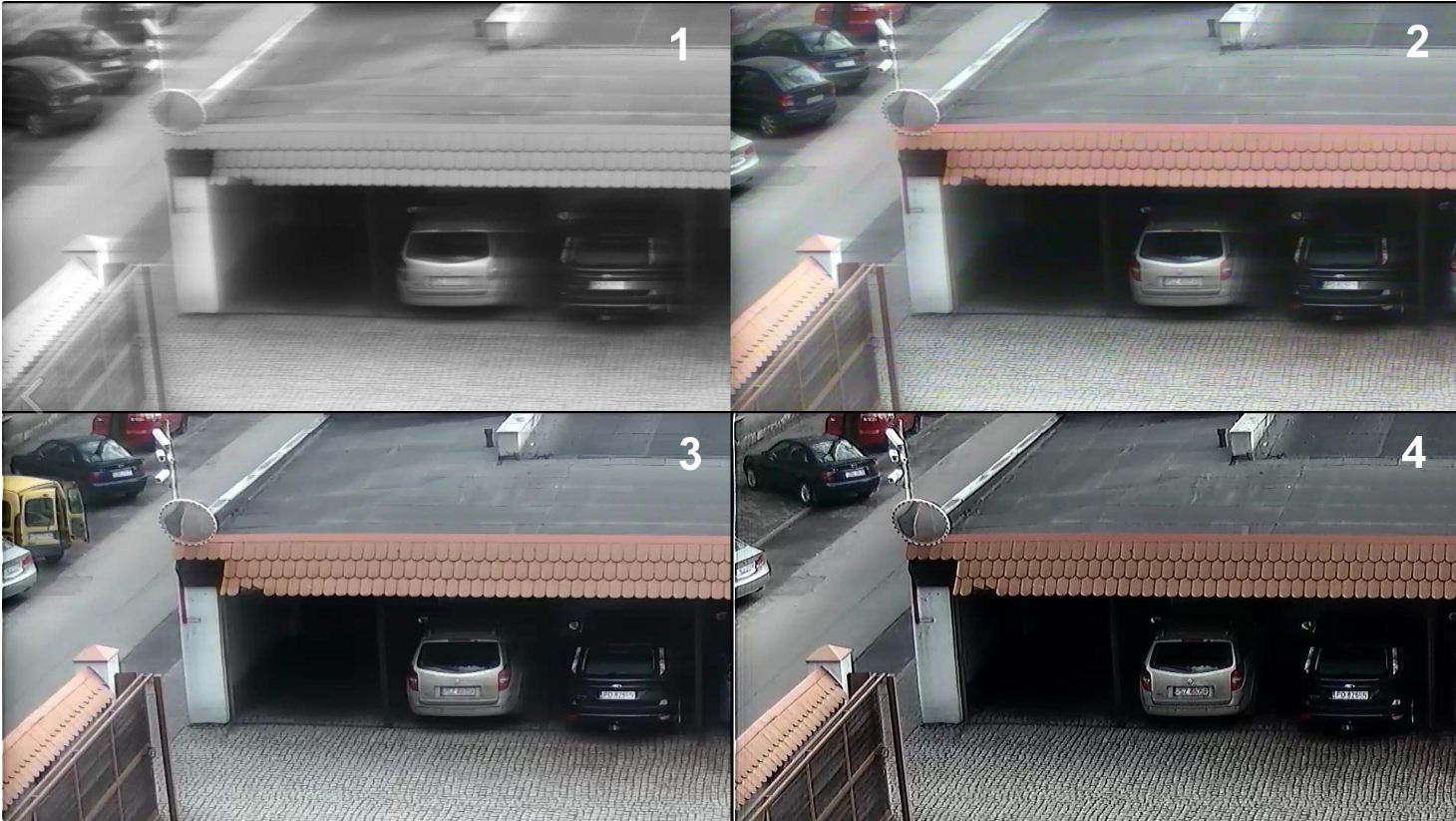

Comparação da qualidade de imagem para o cabo UTP da categoria 5e a uma distância de 500m, dependendo do número de repetidores utilizados:
1) Imagem sem repetidor
2) 1 x VHD-15
3) 2 x VHD-15
4) 3 x VHD-15

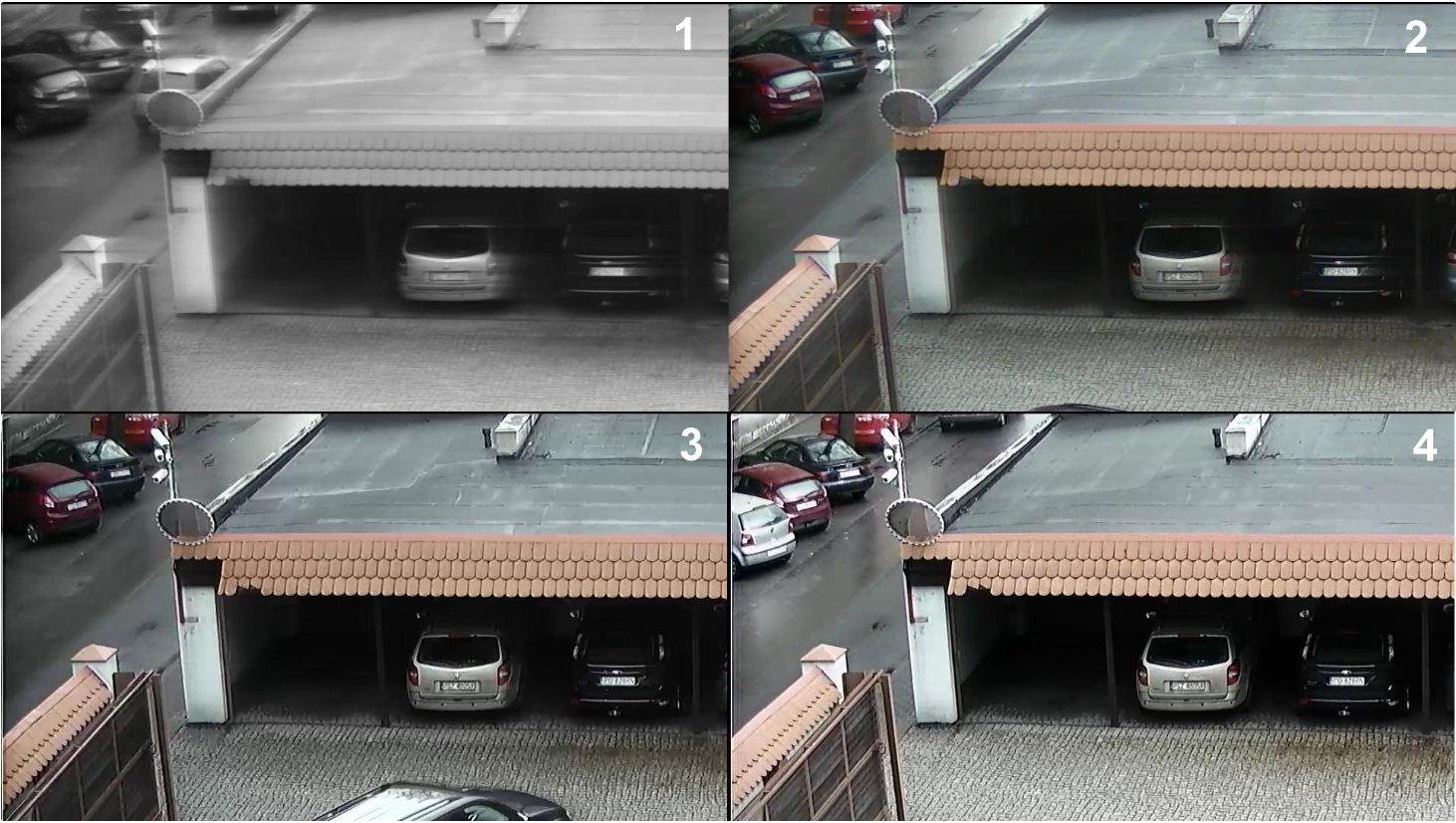

Comparação da qualidade de imagem para o cabo RG-59 a uma distância de 800m, dependendo do número de repetidores utilizados:
1) Imagem sem repetidor
2) 1 x VHD-15
3) 2 x VHD-15
4) 3 x VHD-15
Comparação da qualidade de imagem para o cabo Triset-113 a uma distância de 1100m, dependendo do número de repetidores utilizados:
1) Imagem sem repetidor
2) 1 x VHD-15
3) 2 x VHD-15
