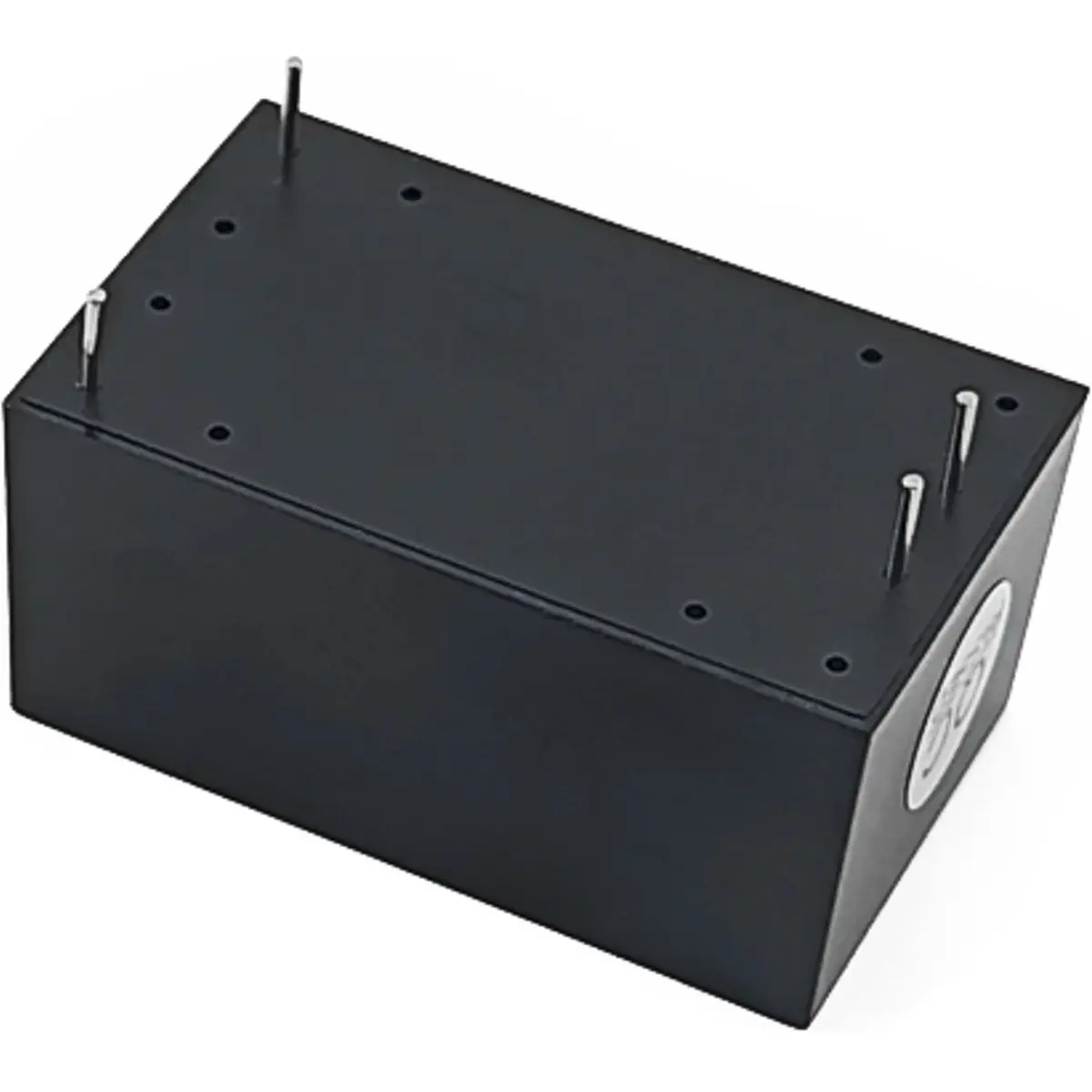

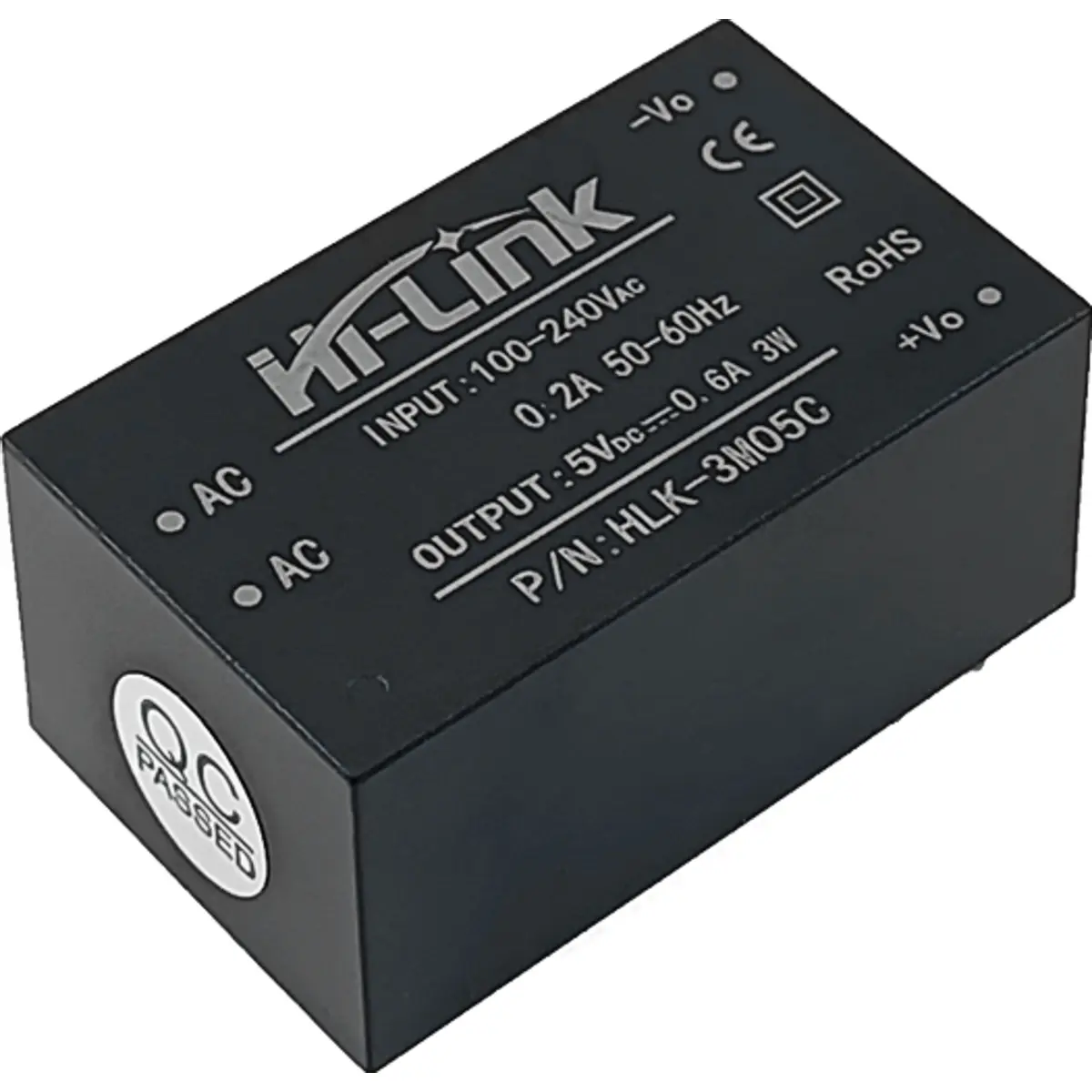

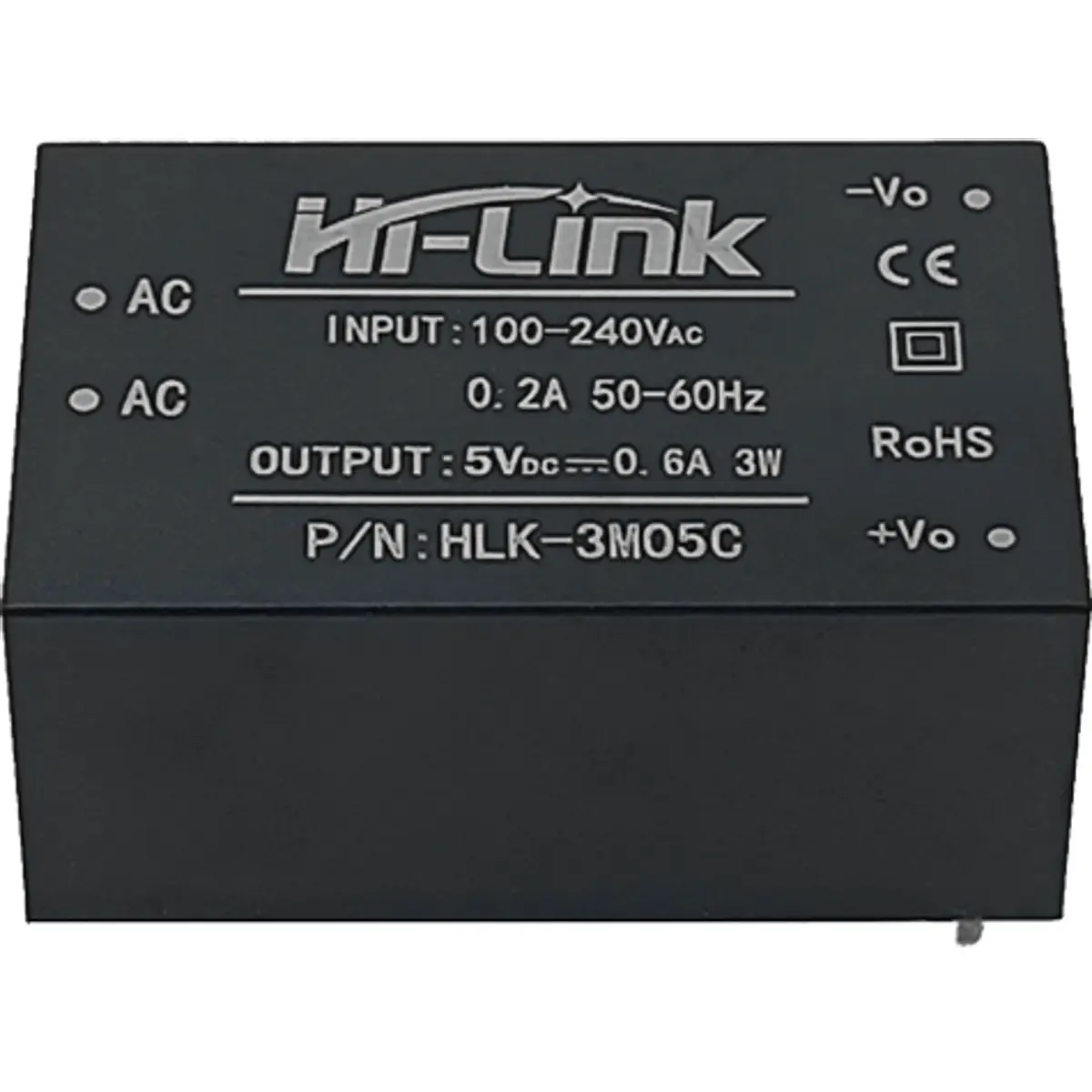

O HLK-3M05C é um módulo de alimentação AC/DC compacto de 3 W, concebido para fornecer uma saída estabilizada de 5 VDC até 600 mA a partir de uma ampla gama de tensões de entrada. O seu formato encapsulado, elevada densidade de potência e baixo consumo em vazio tornam-no especialmente indicado para equipamentos eletrónicos compactos, sistemas de automação, instrumentação, comunicações e aplicações de controlo. Integra funções de proteção e filtragem EMC, proporcionando uma solução simples, fiável e económica para conversão direta de tensão de rede em baixa tensão contínua.
PRINCIPAIS CARACTERÍSTICAS
◆ Potência nominal de saída de 3 W
◆ Saída estabilizada de 5 VDC / 600 mA
◆ Ampla gama de entrada: 85-265 VAC ou 120-350 VDC
◆ Alimentação AC/DC encapsulada num formato compacto de 39 × 23.5 × 18 mm
◆ Baixo consumo em vazio, inferior a 0.1 W
◆ Elevada densidade de potência e boa eficiência energética
◆ Baixo ripple e baixo ruído na saída
◆ Proteção contra curto-circuito e sobrecorrente com recuperação automática
◆ Isolamento galvânico entre entrada e saída
◆ Circuito EMC integrado
◆ Arrefecimento por convecção natural
◆ Encapsulamento resistente à humidade, vibração, água e poeiras
◆ Concebido para cumprir requisitos de segurança, EMC, UL e CE
◆ Funcionamento sem necessidade de circuito externo adicional em aplicações básicas
◆ Conceção para elevada fiabilidade e longa vida útil
ESPECIFICAÇÕES
• Modelo: HLK-3M05C
• Potência de saída: 3 W
• Entrada
- Tensão nominal: 100-240 VAC
- Gama de tensão AC: 85-265 VAC
- Gama de tensão DC: 120-350 VDC
- Frequência de entrada: 47-63 Hz
- Corrente máxima de entrada: ≤0.2 A
- Tempo de arranque: ≤200 ms
• Saída
- Tensão nominal: 5 VDC
- Corrente nominal: 600 mA
- Tensão em vazio: 5.0 ±0.1 VDC
- Tensão à carga nominal: 5.0 ±0.1 VDC
- Corrente máxima de curta duração: ≥1200 mA
- Regulação de tensão: ±0.1%
- Regulação de carga: ±0.5%
- Ripple e ruído: ≤50 mVpp
- Sobreelevação de tensão na ligação/desligação: ≤5% Vo
• Eficiência
- Com Vin = 115 VAC e carga nominal: ≥74%
- Com Vin = 230 VAC e carga nominal: ≥73%
• Condições ambientais
- Temperatura de funcionamento: -25 a +60 °C
- Temperatura de armazenamento: -40 a +80 °C
- Humidade relativa: 5-95%
- Pressão atmosférica: 80-106 kPa
- Altitude máxima: ≤2000 m
- Método de arrefecimento: convecção natural
• Fiabilidade
- MTBF: ≥100000 h

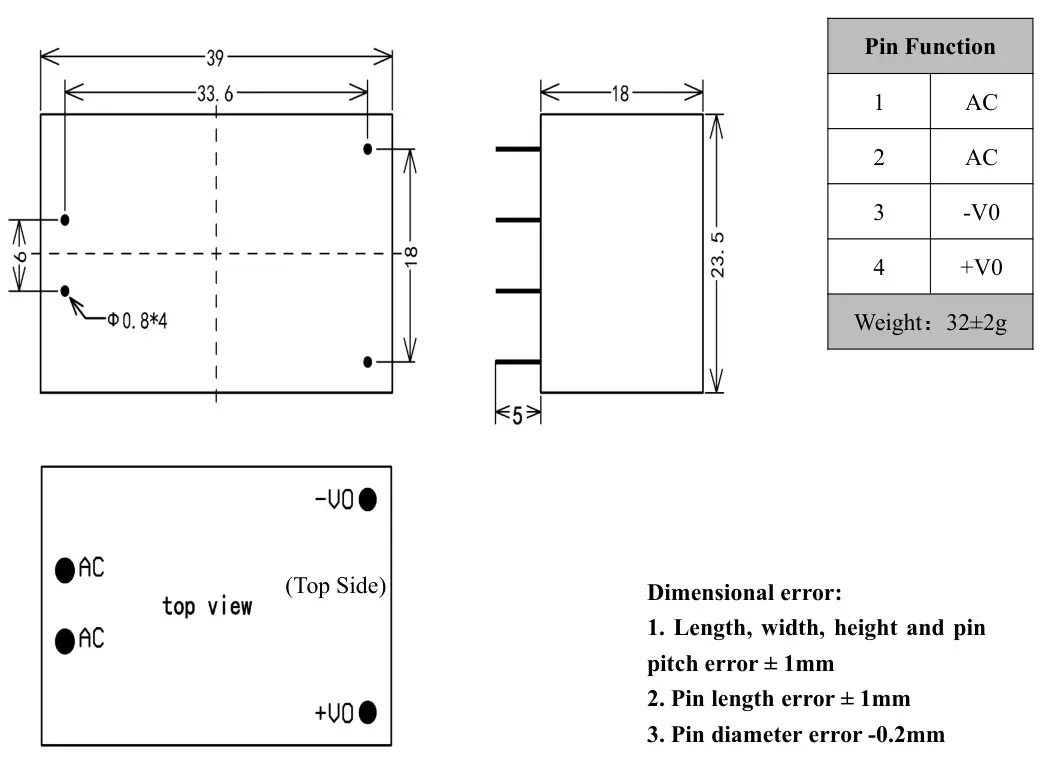

• Características mecânicas
- Dimensões: 39 × 23.5 × 18 mm
- Peso: 32 ±2 g
• Ligações
- Pino 1: AC
- Pino 2: AC
- Pino 3: -Vo
- Pino 4: +Vo
• Proteção externa recomendada
- Fusível: 1 A / 250 VAC, de ação retardada
- Alternativa indicada pelo fabricante: resistência bobinada de 10 Ω
NOTAS
◆ O fabricante indica uma vida útil de funcionamento contínuo superior a 100000 h e especifica MTBF ≥100000 h.
◆ O datasheet indica encapsulamento plástico com proteção contra humidade, vibração, água e poeiras, referindo conformidade com IP65.
◆ A utilização de um condensador eletrolítico de filtragem na saída, tipicamente entre 100 e 220 µF, pode reduzir o ripple de saída para aproximadamente 30 mV.
◆ Para aplicações com requisitos EMC mais exigentes, o fabricante apresenta um circuito de referência com fusível, varistor, condensador de segurança de classe X e indutância de modo comum.
