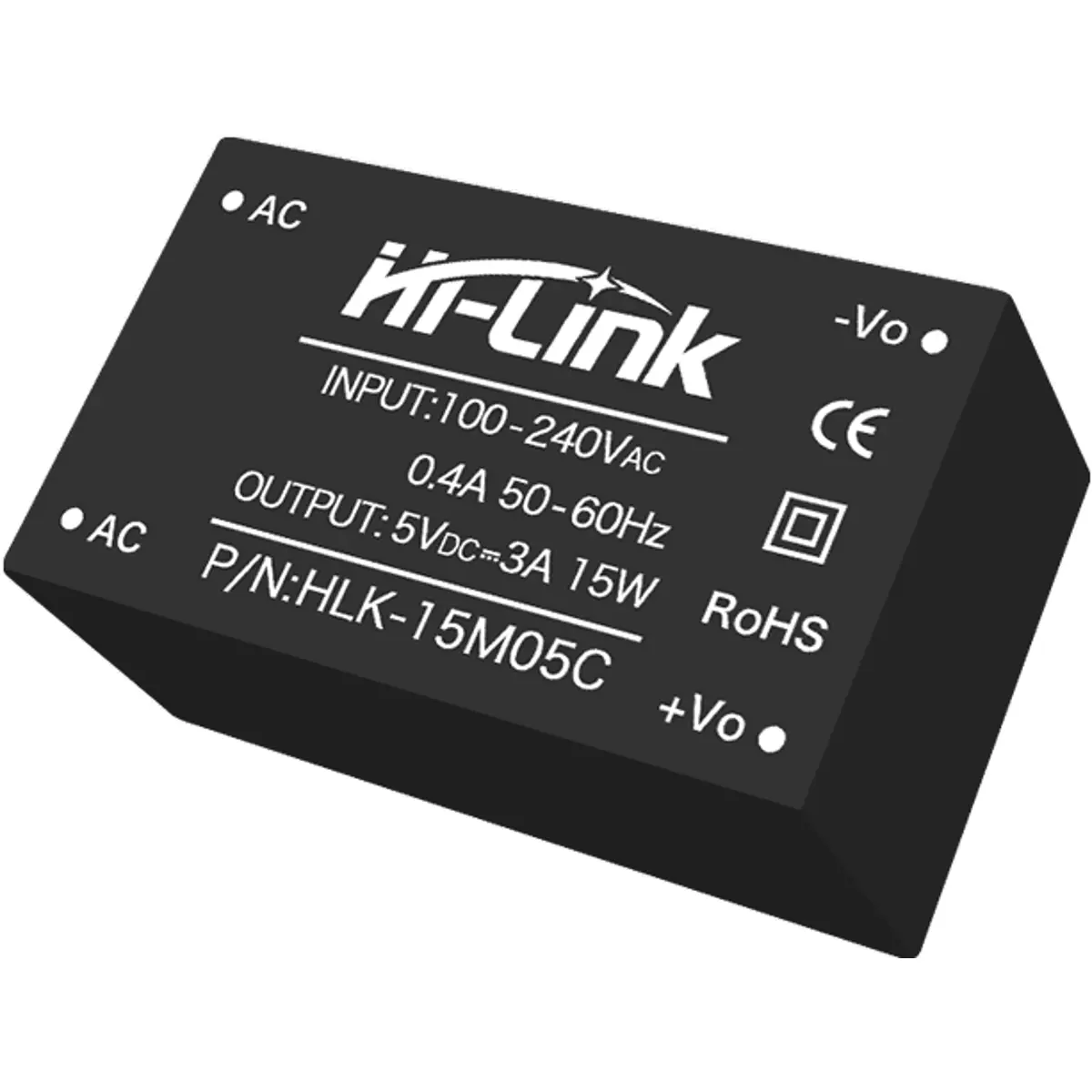

O 15M05C é um módulo de alimentação AC-DC compacto de 15 W, concebido para converter uma ampla gama de tensões de entrada numa saída estabilizada de 5 Vdc até 3000 mA. Com elevada densidade de potência, baixo consumo em vazio e proteções integradas, oferece uma solução eficiente e fiável para aplicações como automação, domótica, equipamentos de comunicação e instrumentação. O encapsulamento selado proporciona ainda maior resistência à humidade, vibração, água e poeiras.
PRINCIPAIS CARACTERÍSTICAS
◆ Potência de saída de 15 W
◆ Saída estabilizada de 5 Vdc / 3000 mA
◆ Ampla gama de tensão de entrada: 85-265 Vac ou 120-350 Vdc
◆ Formato ultracompacto: 47.5 x 28.5 x 22 mm
◆ Elevado rendimento, ≥83% a plena carga
◆ Consumo em vazio <0.1 W
◆ Baixa ondulação e baixo ruído de saída
◆ Proteção contra sobrecorrente e curto-circuito, com recuperação automática
◆ Isolamento galvânico entre entrada e saída
◆ Arrefecimento por convecção natural
◆ Encapsulamento em plástico selado, resistente à humidade, vibração, água e poeiras, de acordo com IP65
◆ Testado a 100% da carga nominal
◆ MTBF ≥100000 horas
◆ Concebido para cumprir requisitos de segurança e compatibilidade eletromagnética
ESPECIFICAÇÕES
• Entrada
- Tensão nominal de entrada: 100-240 Vac
- Gama de tensão de entrada AC: 85-265 Vac
- Gama de tensão de entrada DC: 120-350 Vdc
- Corrente máxima de entrada: ≤0.4 A
- Corrente de arranque: ≤34 A
- Tempo de arranque: ≤50 ms
- Fusível externo recomendado: 1 A/250 Vac, ação lenta
• Saída
- Potência nominal: 15 W
- Tensão nominal de saída sem carga: 5.0 ±0.1 Vdc
- Tensão nominal de saída a plena carga: 5.0 ±0.2 Vdc
- Corrente nominal de saída: 3000 mA
- Corrente máxima de saída de curta duração: ≥3300 mA
- Regulação de tensão: ±0.2%
- Regulação de carga: ±0.5%
- Rendimento a 115 Vac e plena carga: ≥83%
- Rendimento a 230 Vac e plena carga: ≥83%
- Ondulação e ruído de saída: ≤100 mVp-p
- Sobreelevação de tensão ao ligar/desligar: ≤5% Vo
- Proteção contra sobrecorrente: 130-150% da carga máxima
- Proteção contra curto-circuito: recuperação automática após remoção do curto-circuito
• Condições ambientais
- Temperatura de funcionamento: -25 a +60 °C
- Temperatura de armazenamento: -40 a +80 °C
- Humidade relativa: 5-95%
- Pressão atmosférica: 80-106 kPa
- Altitude máxima: ≤2000 m
- Arrefecimento: convecção natural
- Resistência à vibração: 10-500 Hz, 2 G, 10 min/ciclo, 60 min em cada eixo X, Y e Z
• Segurança e compatibilidade eletromagnética
- Resistência de isolamento entrada/saída: >100 MΩ a 500 Vdc, 25 °C e 70% HR
- Classe de inflamabilidade do material da PCB: 94-V0
- Normas de segurança indicadas pelo fabricante: UL1012, EN60950 e UL60950
- Emissões conduzidas e radiadas: EN55011 e EN55022 (CISPR22)
- Imunidade a descargas eletrostáticas: IEC/EN 61000-4-2, nível 4, 8 kV/15 kV
- Imunidade a campos eletromagnéticos de radiofrequência: IEC/EN 61000-4-3

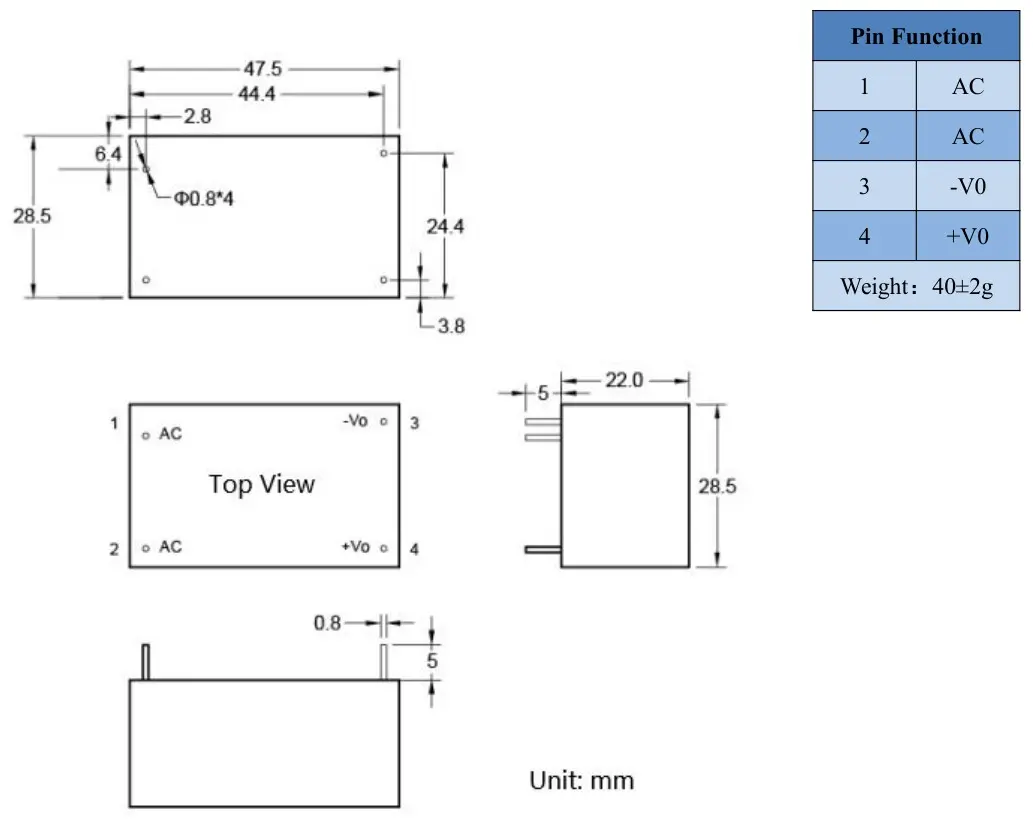

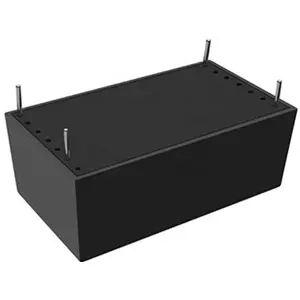

• Características mecânicas
- Dimensões: 47.5 x 28.5 x 22 mm
- Peso: 40 ±2 g
- Pino 1: AC
- Pino 2: AC
- Pino 3: -Vo
- Pino 4: +Vo
NOTAS
◆ O fusível e o varístor são indicados pelo fabricante como elementos básicos de proteção a incluir no circuito de aplicação.
◆ Para aplicações que necessitem de cumprir os requisitos de certificação/EMC indicados pelo fabricante, devem ser considerados também um condensador de segurança e uma indutância de modo comum no circuito de entrada.
