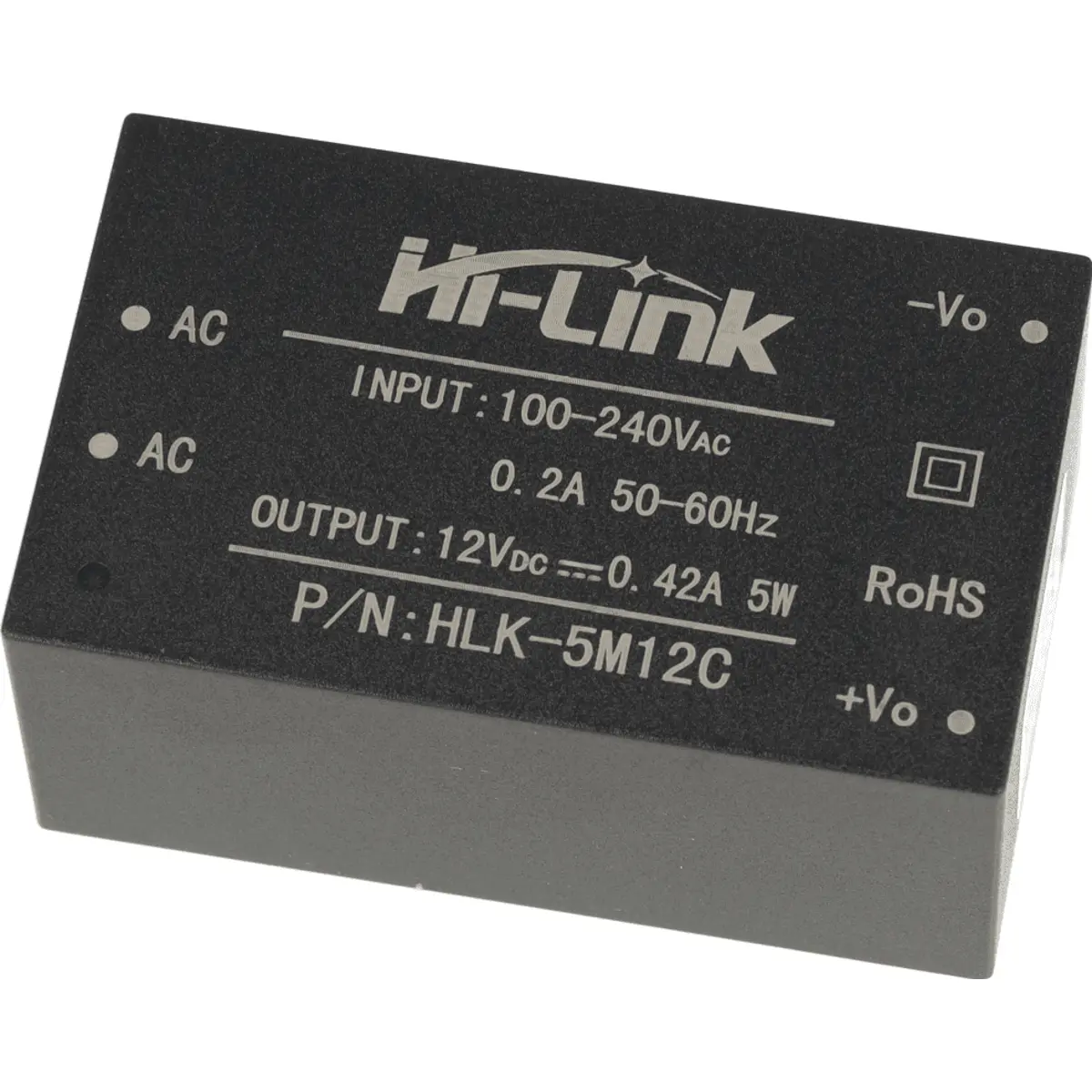

O 5M12C é um módulo de alimentação AC-DC compacto de 5 W, concebido para converter diretamente a tensão da rede numa saída estabilizada de 12 VDC. Com uma ampla gama de tensão de entrada, elevada eficiência, baixo consumo em vazio e isolamento entre entrada e saída, oferece uma solução robusta e económica para integração em equipamentos de automação, instrumentação, comunicações, controlo industrial e sistemas eletrónicos compactos.
PRINCIPAIS CARACTERÍSTICAS
◆ Potência de saída de 5 W
◆ Saída estabilizada de 12 VDC / 420 mA
◆ Ampla gama de entrada de 85 a 265 VAC ou 120 a 350 VDC
◆ Baixo consumo em vazio, inferior a 0.1 W
◆ Elevada eficiência e densidade de potência
◆ Proteção contra curto-circuito e sobrecorrente, com recuperação automática
◆ Baixo ripple e baixo ruído de saída
◆ Isolamento elétrico entre entrada e saída
◆ Encapsulamento compacto com proteção contra humidade, poeiras e vibrações
◆ Arrefecimento por convecção natural
◆ Funcionamento sem necessidade de circuito externo adicional em aplicações básicas
◆ MTBF igual ou superior a 100000 h
ESPECIFICAÇÕES
• Entrada
- Tensão nominal: 100 a 240 VAC
- Gama de tensão AC: 85 a 265 VAC
- Gama de tensão DC: 120 a 350 VDC
- Corrente máxima de entrada: ≤0.2 A
- Frequência de entrada: 47 a 63 Hz
- Tempo de arranque: ≤200 ms
- Consumo em vazio: <0.1 W
• Saída
- Potência nominal: 5 W
- Tensão nominal: 12 VDC
- Tensão em vazio: 12.0 ± 0.1 VDC
- Tensão a plena carga: 12.0 ± 0.1 VDC
- Corrente nominal: 420 mA
- Corrente máxima de curta duração: ≥520 mA
- Regulação de tensão: ±0.1%
- Regulação de carga: ±0.5%
- Ripple e ruído: ≤100 mVp-p
- Sobreelevação de tensão na ligação/desligação: ≤5% Vo
• Eficiência
- A 110 VAC e plena carga: ≥77%
- A 220 VAC e plena carga: ≥77%
• Isolamento e segurança
- Tensão de isolamento entrada-saída: >2500 VAC
- Resistência de isolamento entrada-saída: >100 MΩ a 500 VDC, 25 °C e 70% HR
- Classe de inflamabilidade do material da PCB: 94-V0
- Proteção ESD: IEC/EN 61000-4-2, nível 4, 8 kV / 15 kV
• Condições ambientais
- Temperatura de funcionamento: -25 a +60 °C
- Temperatura de armazenamento: -40 a +80 °C
- Humidade relativa: 5 a 95%
- Pressão atmosférica: 80 a 106 kPa
- Altitude máxima: ≤2000 m
- Arrefecimento: convecção natural
- Vibração: 10 a 500 Hz, 2 G, 10 min/ciclo, 60 min em cada eixo X, Y e Z
• Características mecânicas

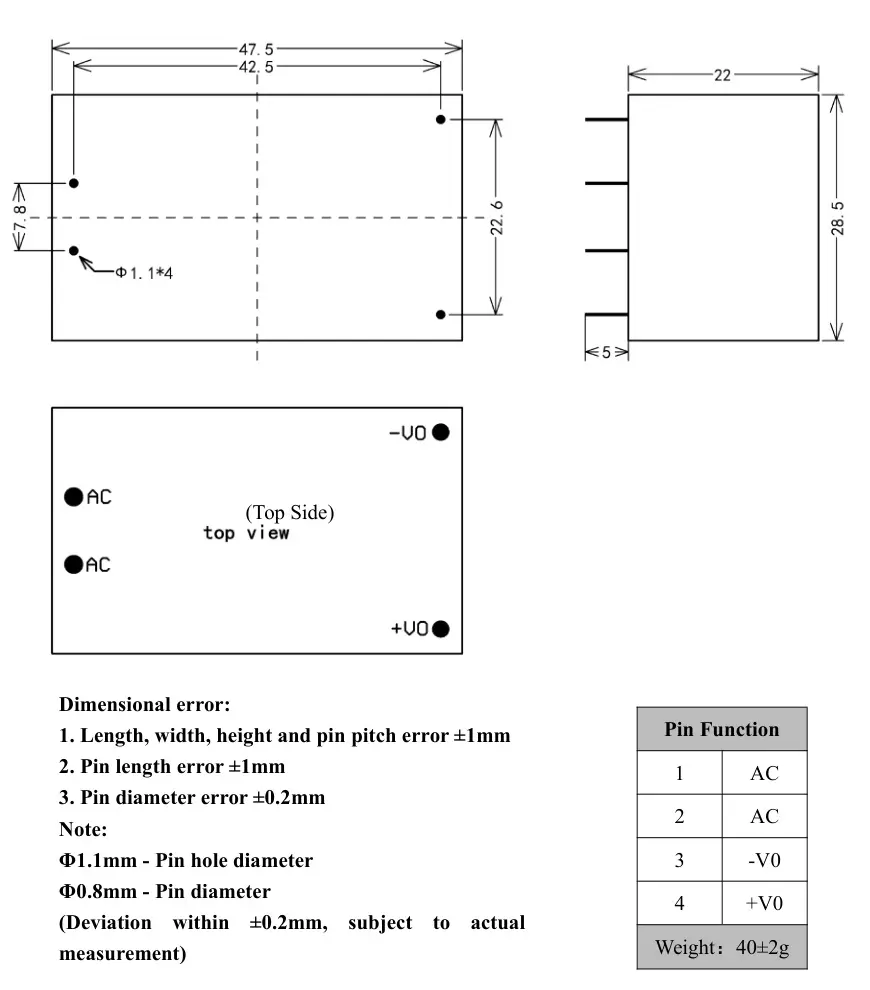

- Dimensões: 47.5 × 28.5 × 22 mm
- Peso: 40 ± 2 g

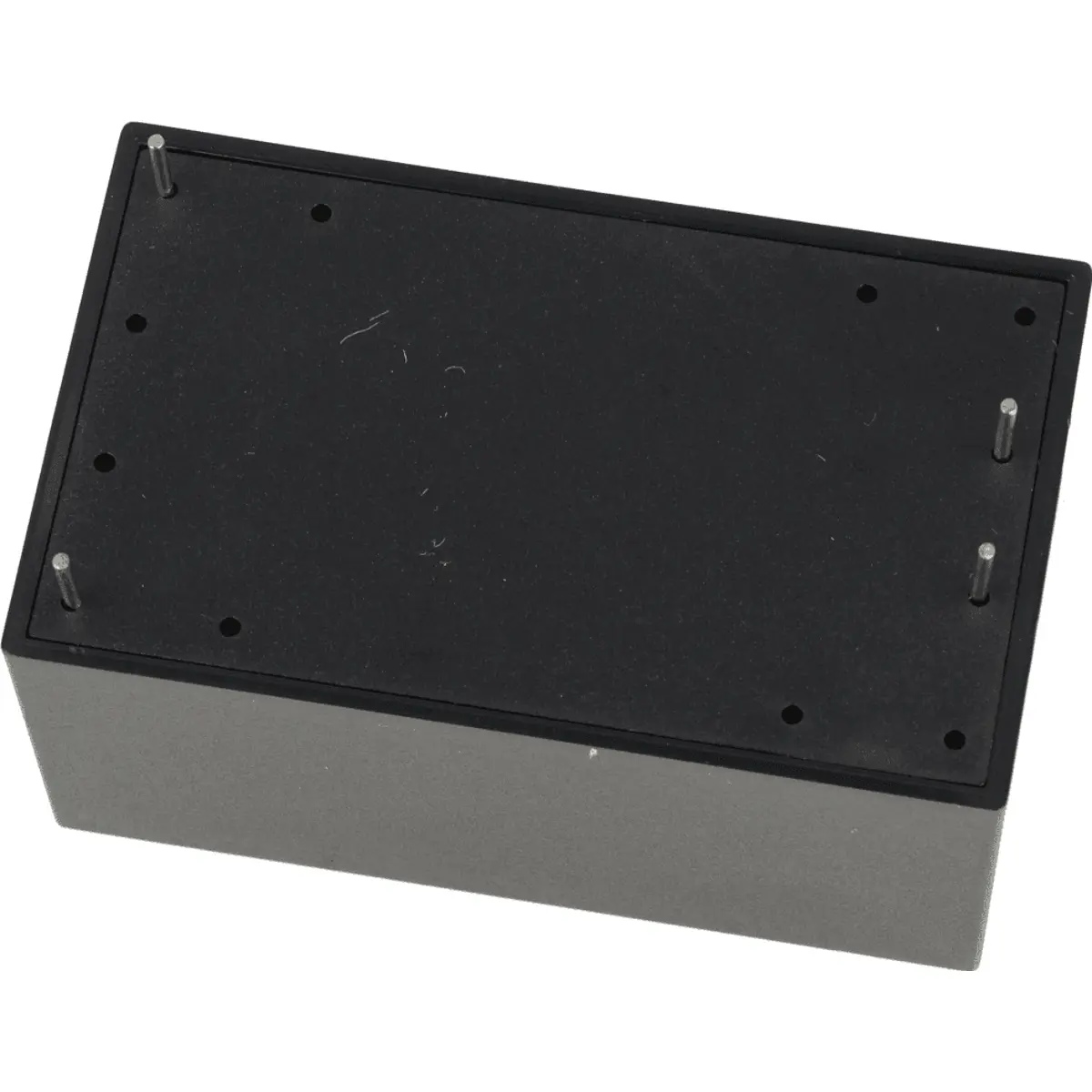

- Diâmetro dos pinos: 0.8 mm
- Diâmetro recomendado dos furos: 1.1 mm

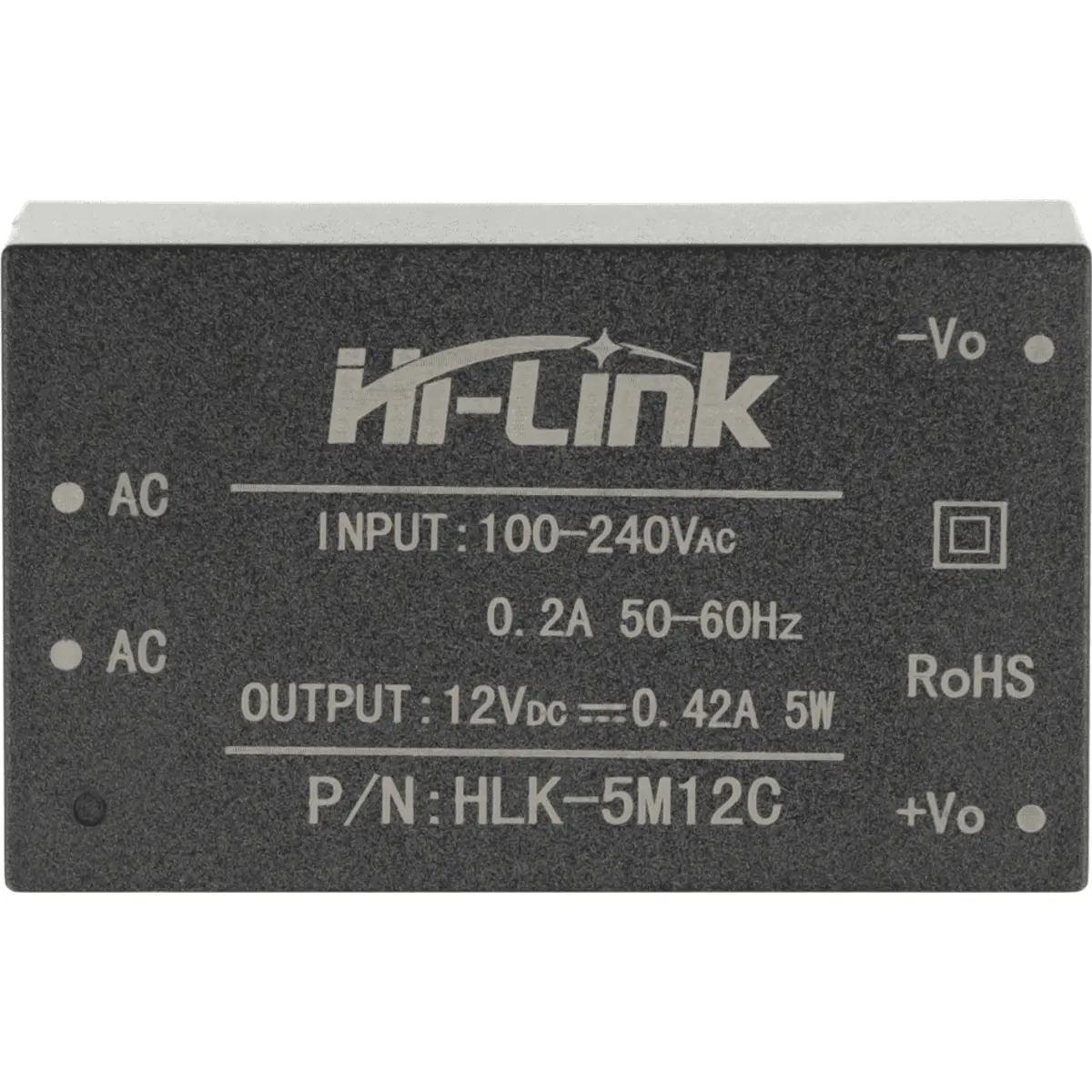

• Ligações
- Pino 1: AC
- Pino 2: AC
- Pino 3: -V0
- Pino 4: +V0
• Fiabilidade
- MTBF: ≥100000 h
- Garantia indicada pelo fabricante: 1 ano
NOTAS
◆ O fabricante recomenda um fusível lento de 1 A / 250 VAC ou uma resistência bobinada de 10 Ω na entrada.
◆ Para reforço da proteção contra sobretensões, o circuito de referência utiliza um varístor 10D561K.
◆ Para filtragem EMI/EMC, o circuito de referência prevê um condensador de segurança X de 0.1 µF / 275 VAC e uma indutância de modo comum de 10 a 30 mH.
◆ A adição de um condensador eletrolítico de saída de 100 a 220 µF pode reduzir significativamente o ripple de saída.
