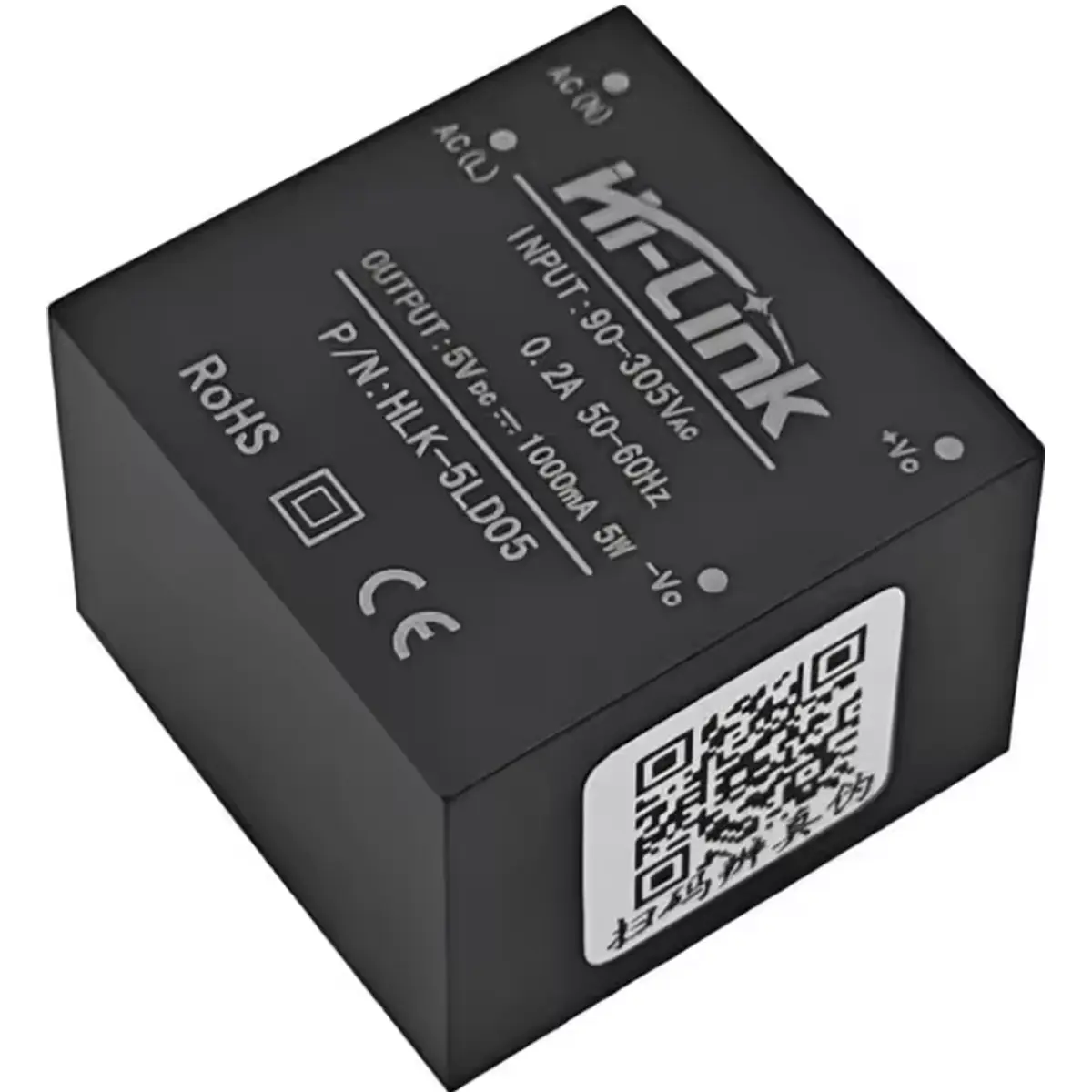

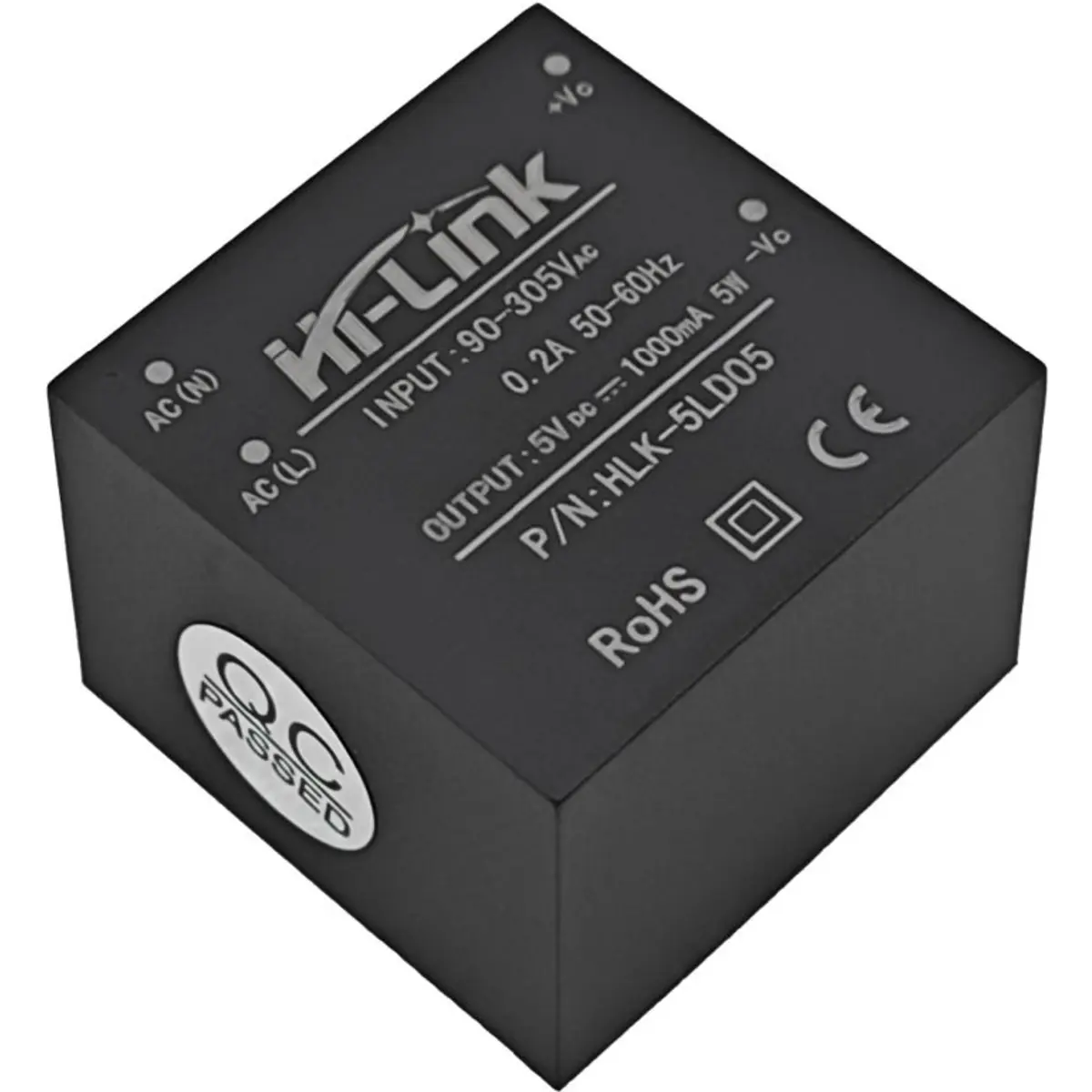

O HLK-5LD05 é um módulo de alimentação AC/DC compacto de 5 W, concebido para fornecer uma saída estabilizada de 5 Vdc até 1000 mA a partir de uma ampla gama de tensões de entrada. Com dimensões reduzidas, baixo consumo em vazio, elevada densidade de potência e isolamento entre entrada e saída, é uma solução indicada para aplicações de automação, instrumentação, comunicações, controlo industrial, sistemas inteligentes e outros equipamentos eletrónicos onde a eficiência, a fiabilidade e a poupança de espaço são essenciais.
PRINCIPAIS CARACTERÍSTICAS
◆ Potência nominal de saída de 5 W
◆ Saída de 5 Vdc / 1000 mA
◆ Ampla gama de entrada universal de 85 a 305 Vac
◆ Compatível com alimentação contínua de 100 a 430 Vdc
◆ Baixo consumo em vazio, inferior a 0.1 W
◆ Elevada eficiência e densidade de potência
◆ Baixo ripple e baixo ruído de saída
◆ Proteção contra sobrecorrente e curto-circuito com recuperação automática
◆ Isolamento elétrico entre entrada e saída
◆ Arrefecimento por convecção natural
◆ Encapsulamento com material de enchimento resistente à humidade e vibrações
◆ Conceção de elevada fiabilidade, com MTBF ≥100000 h
◆ Pode funcionar sem circuito externo adicional, de acordo com as condições de aplicação previstas pelo fabricante
ESPECIFICAÇÕES
• Entrada
- Tensão nominal de entrada: 100-277 Vac
- Gama de tensão de entrada AC: 85-305 Vac
- Gama de tensão de entrada DC: 100-430 Vdc
- Frequência de entrada: 47-63 Hz
- Corrente máxima de entrada: ≤0.2 A
- Tempo de arranque a baixa tensão: ≤200 ms
• Saída
- Tensão nominal: 5 Vdc
- Corrente nominal: 1000 mA
- Potência nominal: 5 W
- Tensão de saída sem carga: 5.0 ±0.1 Vdc
- Tensão de saída à carga máxima: 5.0 ±0.2 Vdc
- Corrente máxima de curta duração: ≥1200 mA
- Regulação de tensão: ±0.1%
- Regulação de carga: ±0.5%
- Ripple e ruído: ≤100 mVpp
- Sobreelevação de tensão na ligação/desligação: ≤5% Vo
- Tempo de subida da tensão de saída: ≤300 ms
• Eficiência
- A 115 Vac e carga máxima: ≥72%
- A 305 Vac e carga máxima: ≥70%
• Proteções
- Proteção contra sobrecorrente: 110-150% da carga máxima
- Proteção contra curto-circuito: recuperação automática após remoção do curto-circuito
• Condições ambientais
- Temperatura de funcionamento: -25 a +60 °C
- Temperatura de armazenamento: -40 a +80 °C
- Humidade relativa: 5-95%
- Pressão atmosférica: 80-106 kPa
- Altitude máxima: ≤2000 m
- Arrefecimento: convecção natural
- Vibração: 10-500 Hz, 2 G, 10 min/ciclo, 60 min em cada eixo X, Y e Z
• Construção e fiabilidade
- MTBF: ≥100000 h
- Peso: 32 ±2 g

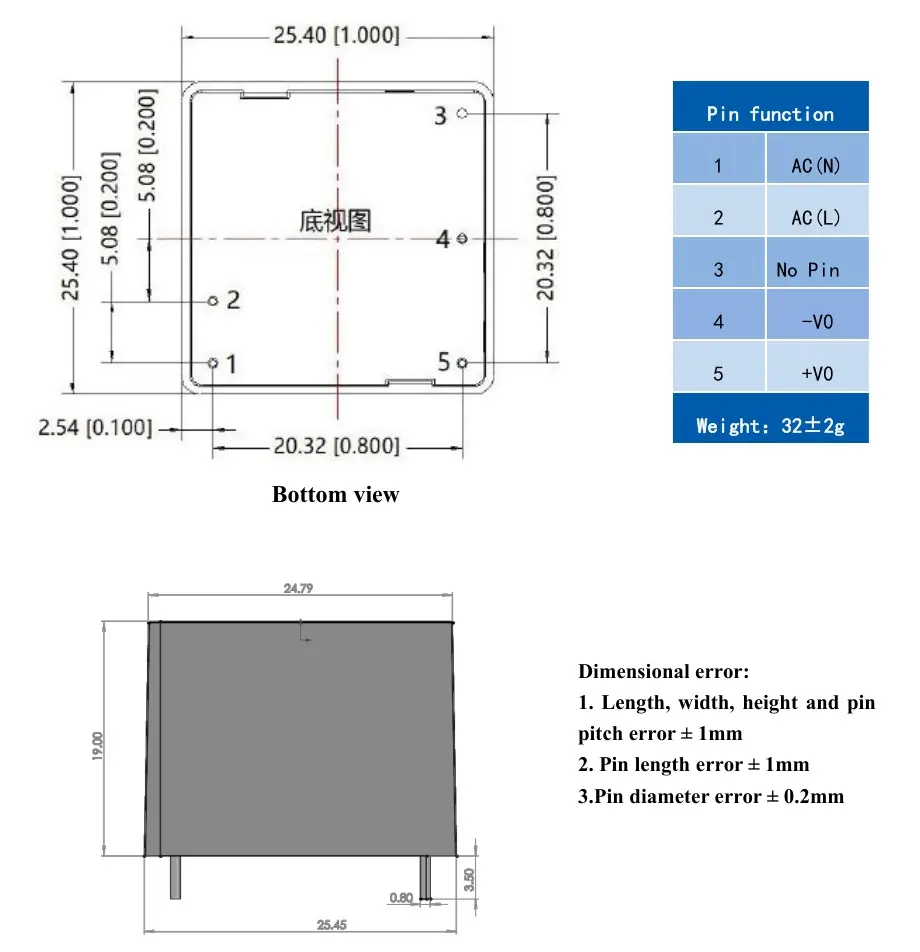

- Dimensões indicadas no datasheet: 25.4 × 25.4 × 19 mm
- Grau de resistência ao fogo do PCB: 94-V0
- Resistência de isolamento entrada/saída: >100 MΩ a 500 Vdc, 25 °C e 70% HR

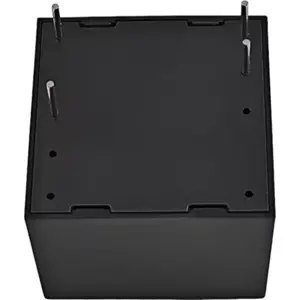

• Ligações
- Pino 1: AC(N)
- Pino 2: AC(L)
- Pino 3: sem ligação
- Pino 4: -V0
- Pino 5: +V0
NOTAS
◆ O fabricante recomenda um fusível lento de 1 A / 250 Vac ou uma resistência bobinada de 10 Ω na entrada.
◆ Para proteção contra sobretensões transitórias na entrada, é recomendada a utilização de um varístor 10D561K.
◆ Para aplicações que necessitem de cumprir requisitos EMC/certificação, o fabricante recomenda um condensador de segurança classe X de 0.1 µF / 275 Vac e uma indutância de modo comum de 10-30 mH.
