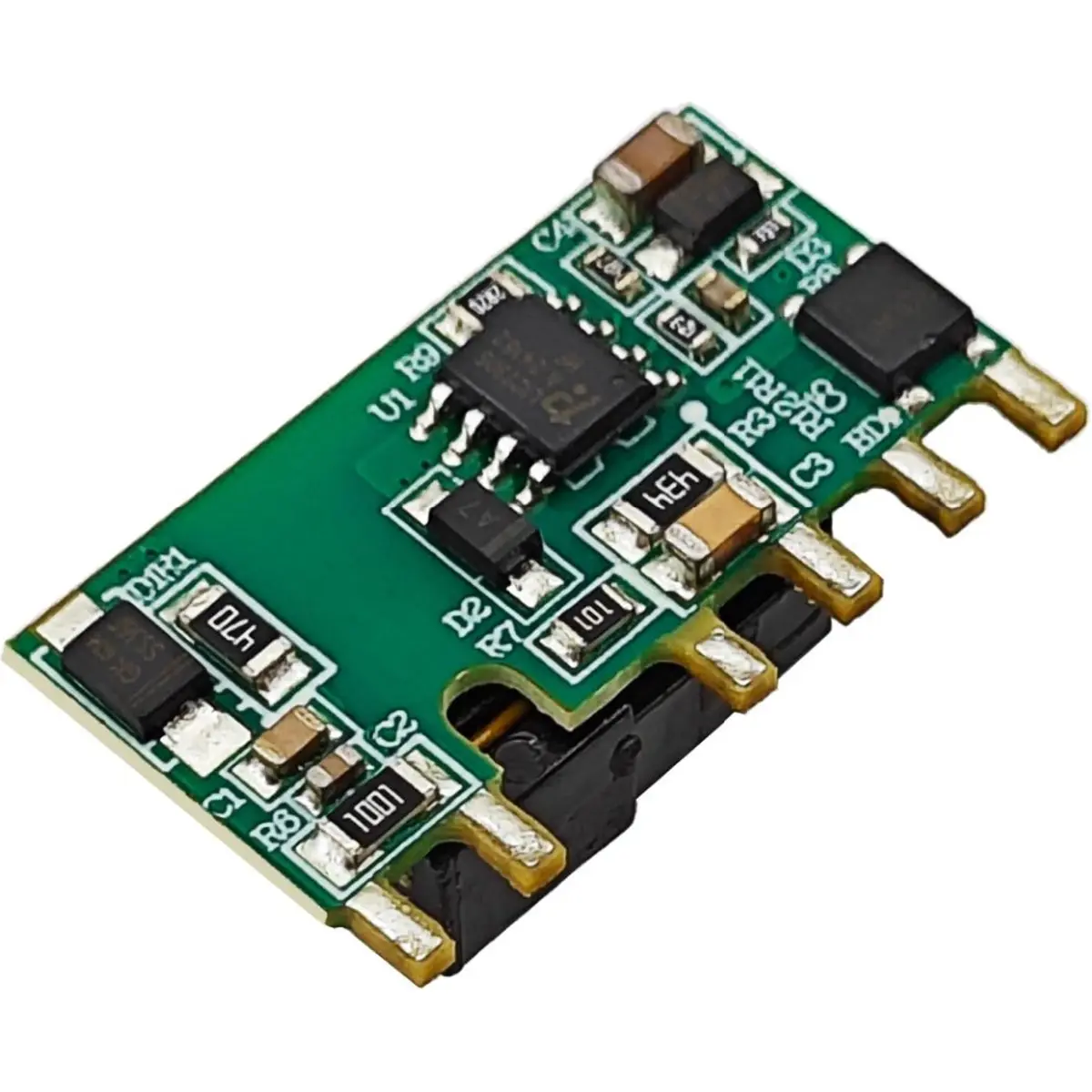

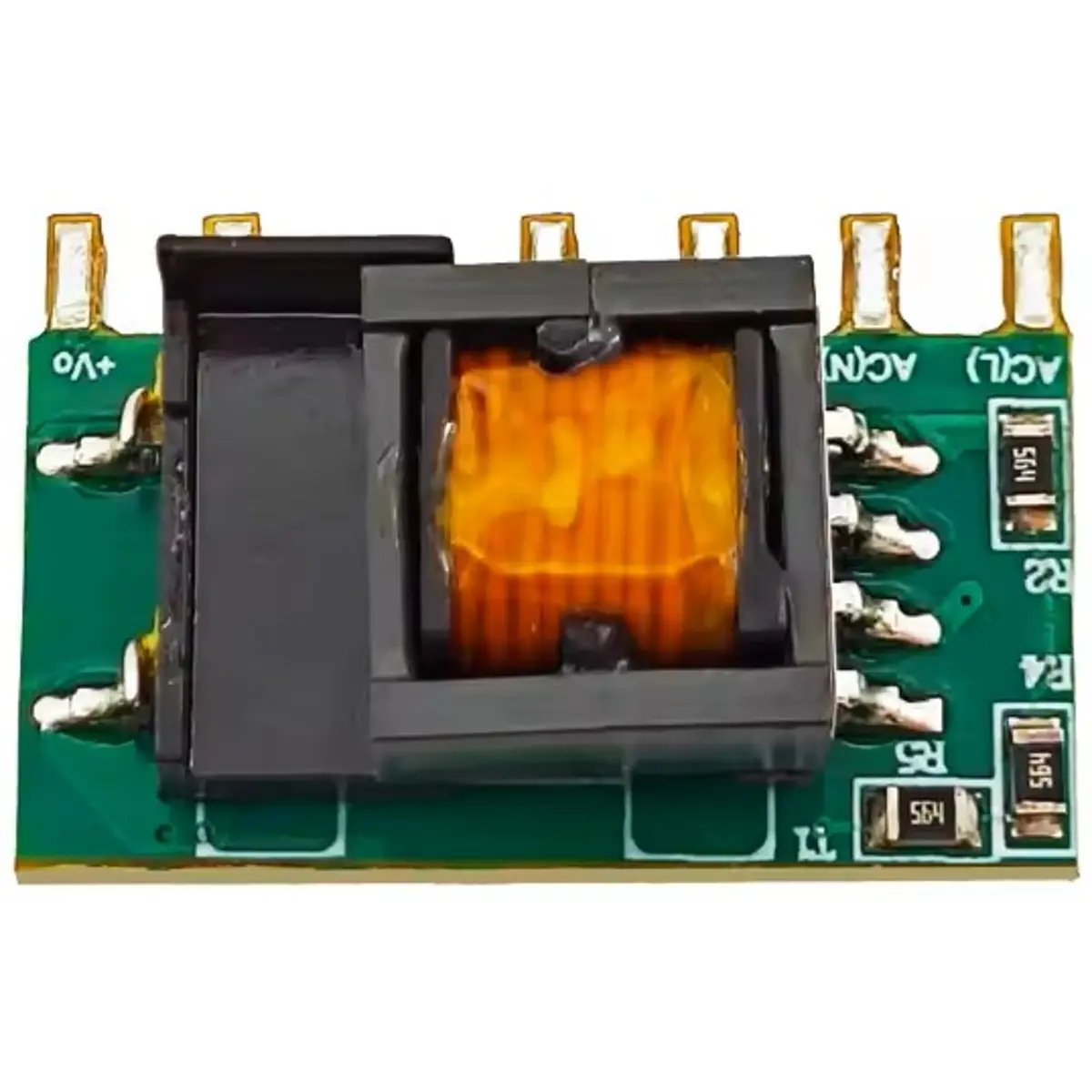

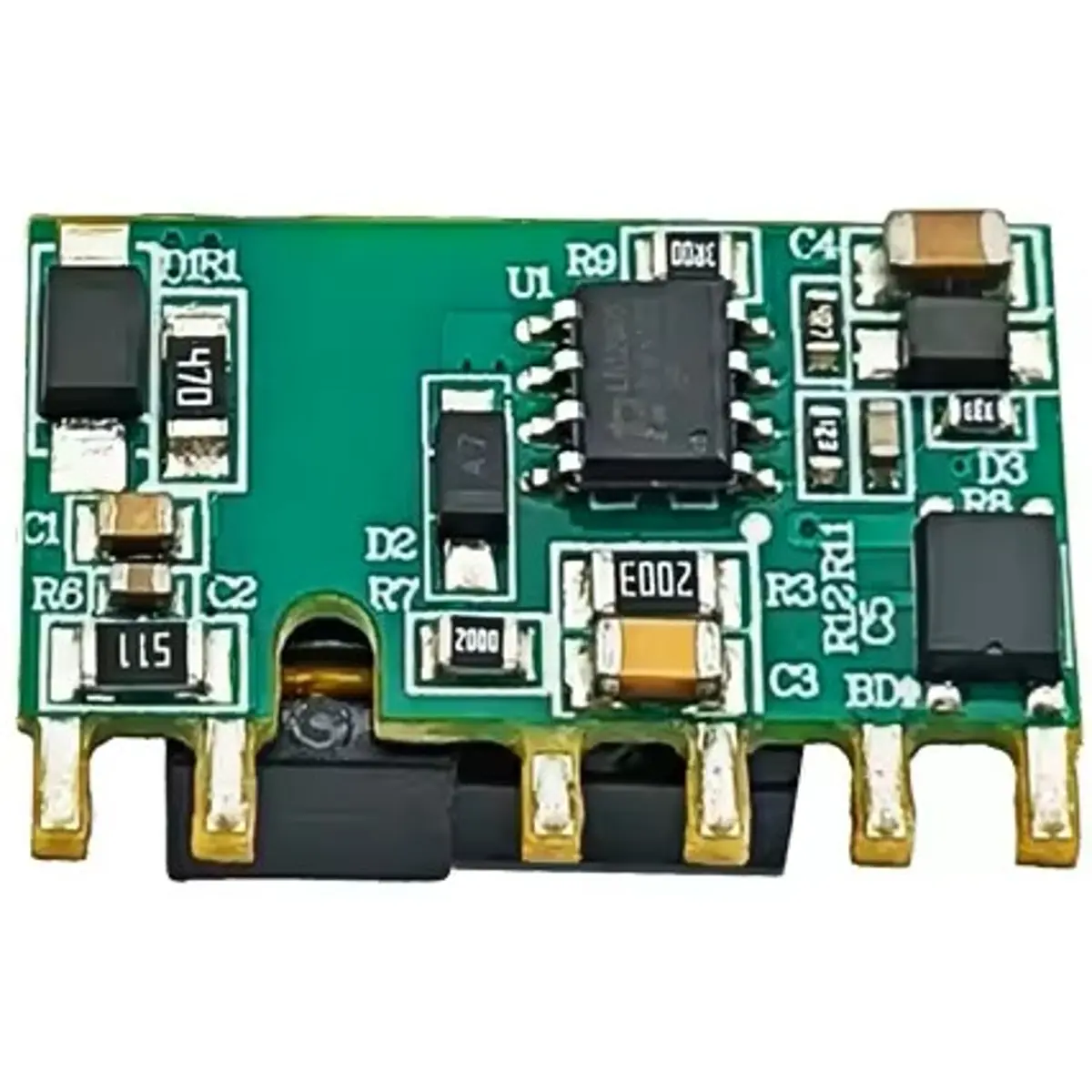

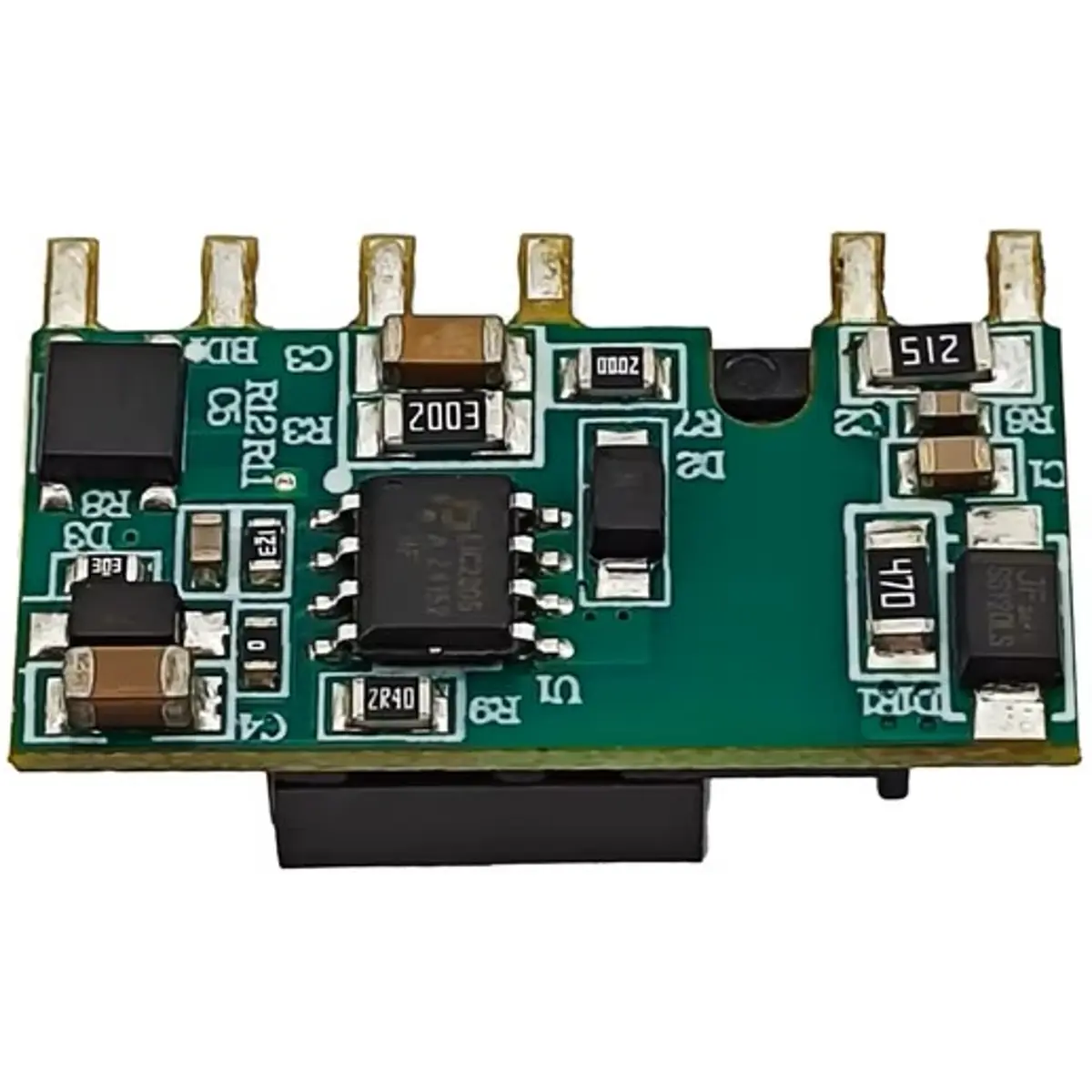

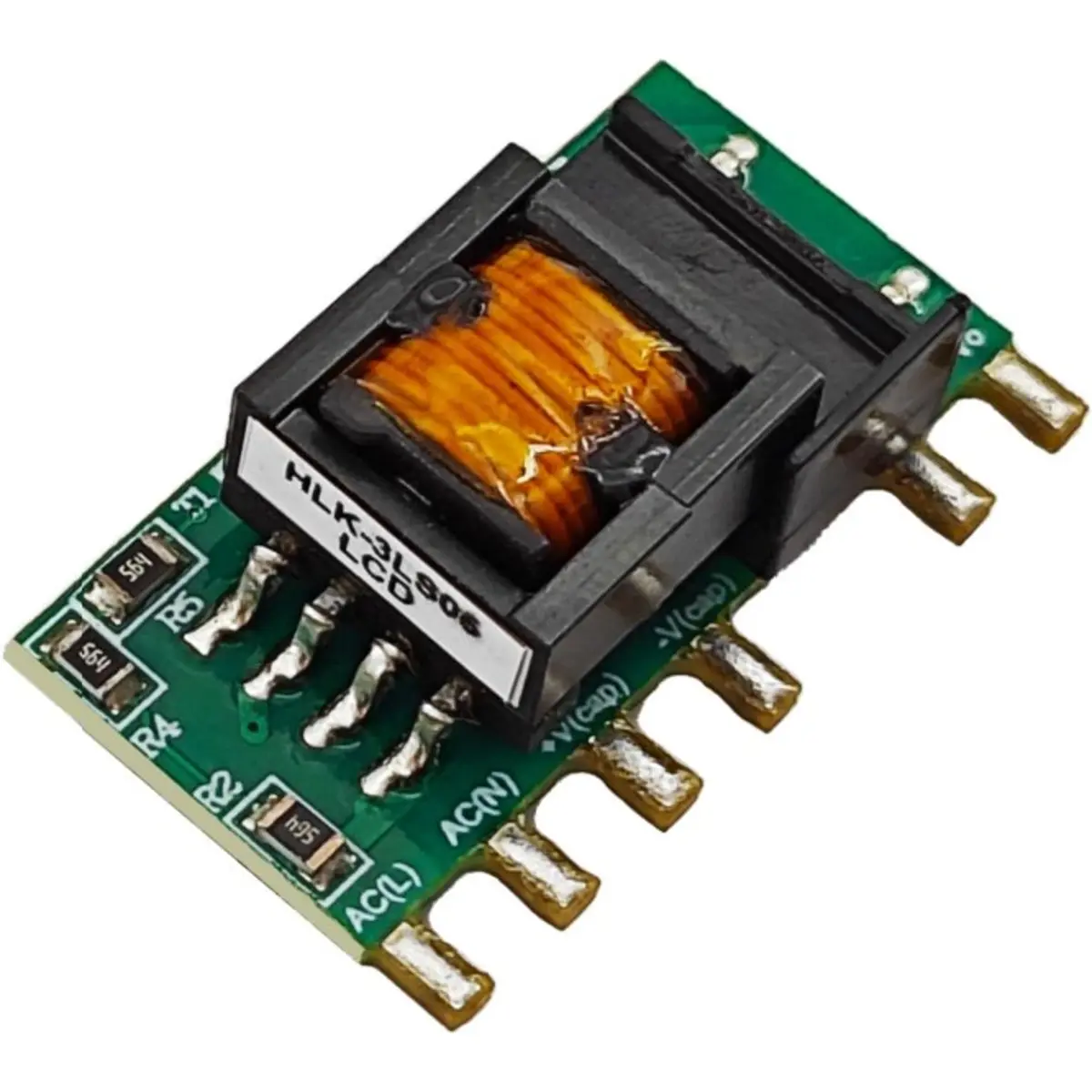

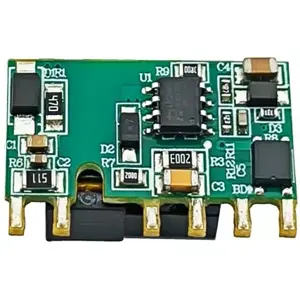

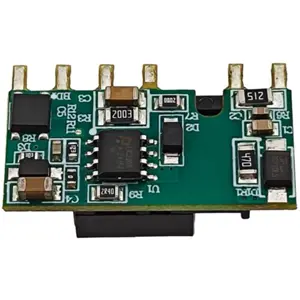

O HLK-3LS05 é um módulo de alimentação AC/DC ultracompacto de 3 W, concebido para converter diretamente uma ampla gama de tensões de entrada AC ou DC numa saída estabilizada de 5 V DC a 600 mA. Com elevada densidade de potência, baixo consumo em vazio e proteções integradas contra sobrecorrente e curto-circuito, oferece uma solução eficiente e fiável para aplicações com espaço limitado, incluindo automação, instrumentação, comunicações e equipamentos eletrónicos.
PRINCIPAIS CARACTERÍSTICAS
◆ Potência nominal de saída de 3 W
◆ Saída estabilizada de 5 V DC a 600 mA
◆ Ampla gama de entrada: 85-265 Vac ou 120-350 Vdc
◆ Formato ultracompacto de 26.4 × 15.5 × 10 mm
◆ Consumo em vazio inferior a 0.1 W
◆ Elevada eficiência e densidade de potência
◆ Baixo ripple e baixo ruído de saída
◆ Proteção contra sobrecorrente com recuperação automática
◆ Proteção contra curto-circuito com recuperação automática após eliminação da falha
◆ Arrefecimento por convecção natural
◆ MTBF igual ou superior a 100000 h
◆ Conceção destinada a cumprir requisitos de segurança, EMC, UL e CE
ESPECIFICAÇÕES
• Modelo: HLK-3LS05
• Entrada
- Tensão nominal de entrada: 100-240 Vac
- Gama de tensão de entrada AC: 85-265 Vac
- Gama de tensão de entrada DC: 120-350 Vdc
- Corrente máxima de entrada: ≤0.2 A
- Corrente de irrupção: ≤10 A
• Saída
- Tensão nominal: 5 Vdc
- Corrente nominal: 600 mA
- Potência nominal: 3 W
- Tensão de saída sem carga: 5.0 ±0.1 Vdc
- Tensão de saída à carga máxima: 5.0 ±0.1 Vdc
- Corrente máxima de saída de curta duração: ≥890 mA
- Regulação de tensão: ±0.1%
- Regulação de carga: ±0.5%
- Ripple e ruído de saída: ≤100 mVp-p
- Sobreelevação de tensão durante ligar/desligar: ≤5% Vo
• Eficiência
- A 115 Vac e carga máxima: ≥77%
- A 230 Vac e carga máxima: ≥74%
• Proteções
- Proteção contra sobrecorrente: atuação a 110-150% da carga máxima
- Proteção contra curto-circuito: recuperação automática após remoção do curto-circuito
• Condições ambientais
- Temperatura de funcionamento: -25 a +60 °C
- Temperatura de armazenamento: -40 a +80 °C
- Humidade relativa: 5-95%
- Pressão atmosférica: 80-106 kPa
- Altitude máxima: ≤2000 m
- Método de arrefecimento: convecção natural
• Fiabilidade
- MTBF: ≥100000 h

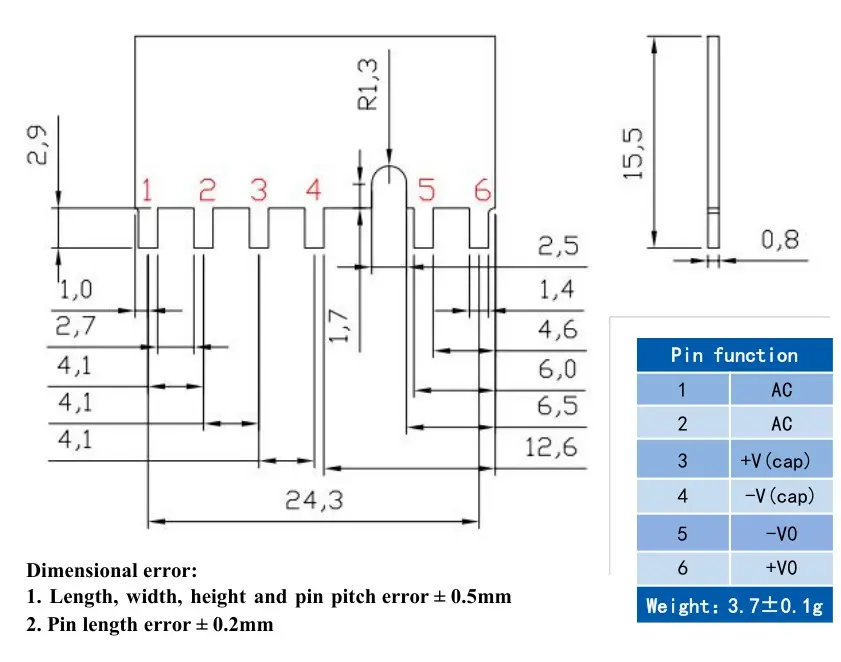

• Características mecânicas
- Dimensões: 26.4 × 15.5 × 10 mm
- Tolerância de comprimento, largura, altura e passo dos terminais: ±0.5 mm
- Peso: 3.7 ±0.1 g

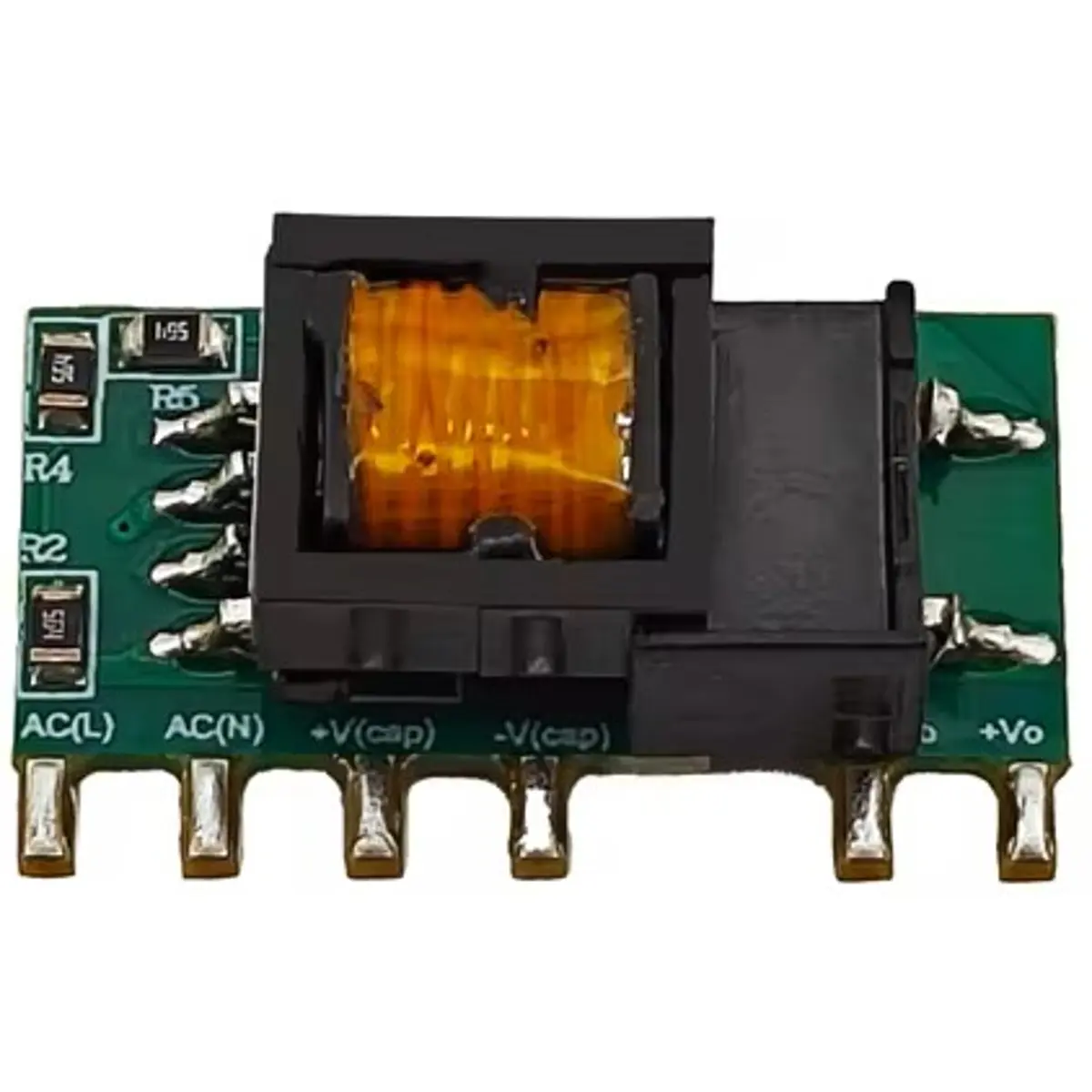

• Terminais
- Pino 1: AC
- Pino 2: AC
- Pino 3: +V(cap)
- Pino 4: -V(cap)
- Pino 5: -V0
- Pino 6: +V0
NOTAS
◆ O fabricante recomenda um fusível externo de 1 A/250 Vac de ação lenta ou uma resistência bobinada de 10 Ω na entrada.
◆ Para o circuito de aplicação recomendado, o fabricante indica que o fusível e o varístor constituem elementos básicos de proteção e devem ser instalados.
◆ Para aplicações que necessitem de cumprir requisitos de certificação EMC, o fabricante indica a utilização adicional de condensador de segurança e indutância de modo comum.
