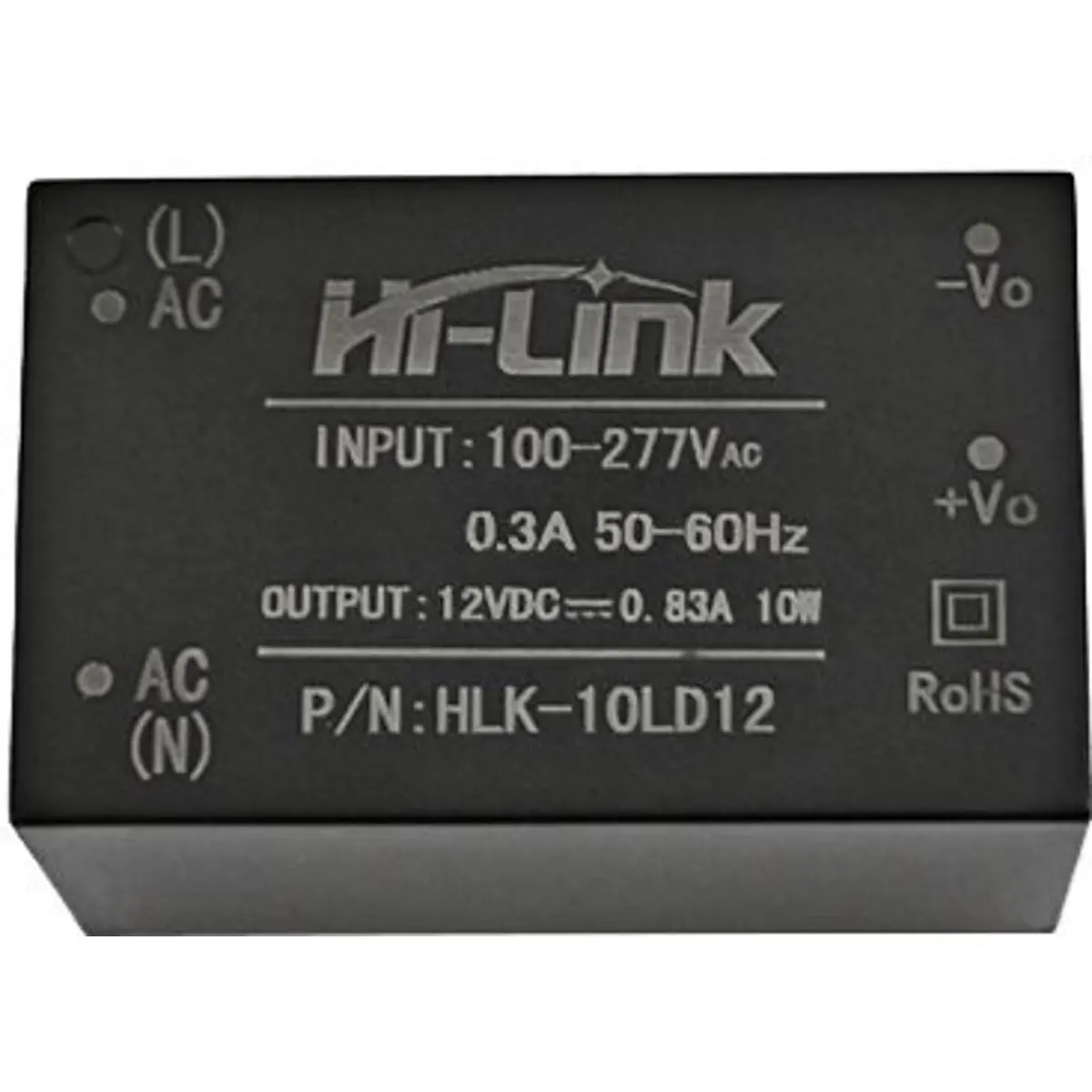

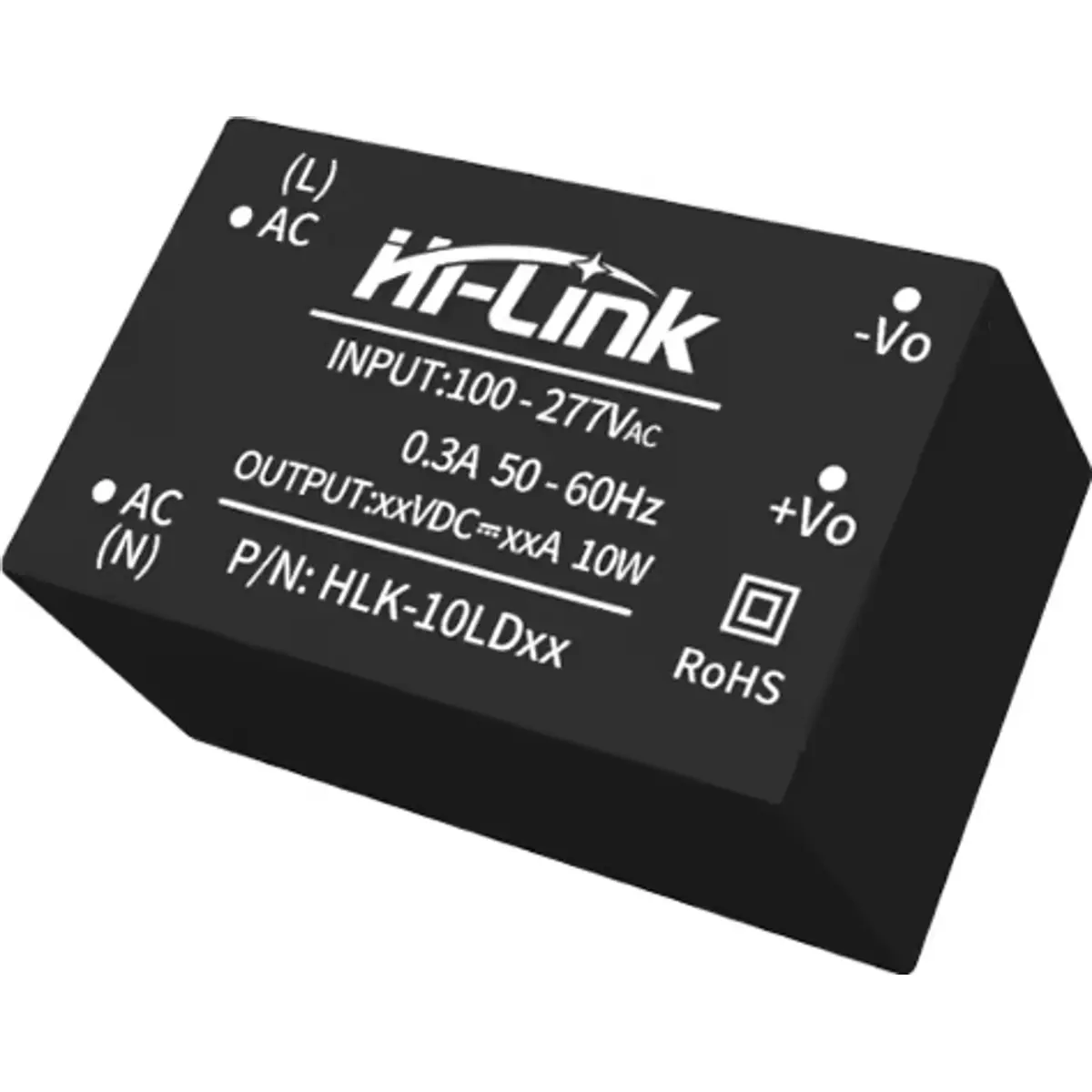

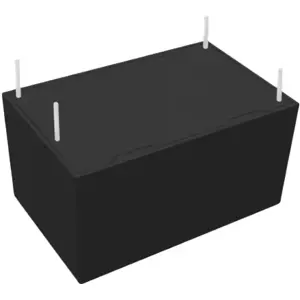

O HLK-10LD12 é um módulo de alimentação AC-DC isolado de 10 W, compacto e de elevada fiabilidade, concebido para converter uma ampla gama de tensões de entrada numa saída estabilizada de 12 VDC/830 mA. A sua entrada universal, compatível com alimentação AC e DC, aliada ao baixo consumo em vazio, elevada densidade de potência e proteções integradas, torna-o especialmente indicado para aplicações de automação, instrumentação, comunicações, equipamentos industriais e sistemas eletrónicos compactos.
PRINCIPAIS CARACTERÍSTICAS
◆ Potência nominal de saída de 10 W
◆ Saída estabilizada de 12 VDC/830 mA
◆ Ampla gama de entrada: 85-305 VAC ou 100-430 VDC
◆ Compatível com redes nominais de 100-277 VAC
◆ Formato ultracompacto de 40 x 25.4 x 24.9 mm
◆ Elevada eficiência, ≥80% a plena carga
◆ Baixo consumo energético, com perdas em vazio <0.15 W
◆ Baixo ripple e ruído de saída
◆ Proteção contra sobrecorrente e curto-circuito, com recuperação automática
◆ Isolamento galvânico entre entrada e saída
◆ Arrefecimento por convecção natural
◆ Encapsulamento selado, resistente à humidade e vibrações
◆ Concebido para funcionamento contínuo e elevada fiabilidade, com MTBF ≥100000 h
◆ Adequado a aplicações até 5000 m de altitude
◆ Conceção destinada a cumprir requisitos UL, CE, EMC e de segurança
ESPECIFICAÇÕES
• Entrada
- Tensão nominal de entrada: 100-277 VAC
- Gama de tensão de entrada AC: 85-305 VAC
- Gama de tensão de entrada DC: 100-430 VDC
- Corrente máxima de entrada: ≤0.3 A
- Corrente de arranque: ≤30 A
- Tempo de arranque: ≤200 ms
- Fusível externo recomendado: 2 A/300 VAC, ação retardada
• Saída
- Potência nominal: 10 W
- Tensão nominal de saída sem carga: 12.0 ±0.2 VDC
- Tensão nominal de saída a plena carga: 12.0 ±0.2 VDC
- Corrente nominal de saída: 830 mA
- Corrente máxima de saída de curta duração: ≥1030 mA
- Regulação de linha: ±0.1%
- Regulação de carga: ±0.5%
- Ripple e ruído de saída: ≤120 mVpp
- Sobreelevação de tensão ao ligar/desligar: ≤5% Vo
• Eficiência
- A 115 VAC, plena carga: ≥80%
- A 230 VAC, plena carga: ≥80%
• Proteções
- Proteção contra sobrecorrente: atuação entre 110-150% da carga máxima
- Proteção contra curto-circuito: recuperação automática após remoção do curto-circuito
• Condições ambientais
- Temperatura de funcionamento: -40 a +85 °C
- Temperatura de armazenamento: -40 a +80 °C
- Humidade relativa: 5-95%
- Pressão atmosférica: 80-106 kPa
- Altitude máxima de funcionamento: ≤5000 m
- Método de arrefecimento: convecção natural
- Resistência à vibração: 10-500 Hz, 2 G, 10 min/ciclo, 60 min em cada eixo X, Y e Z
• Fiabilidade e segurança
- MTBF: ≥100000 h
- Resistência de isolamento entrada-saída: >100 MΩ a 500 VDC, 25 °C e 70% HR
- Classe de inflamabilidade do material da PCB: 94-V0

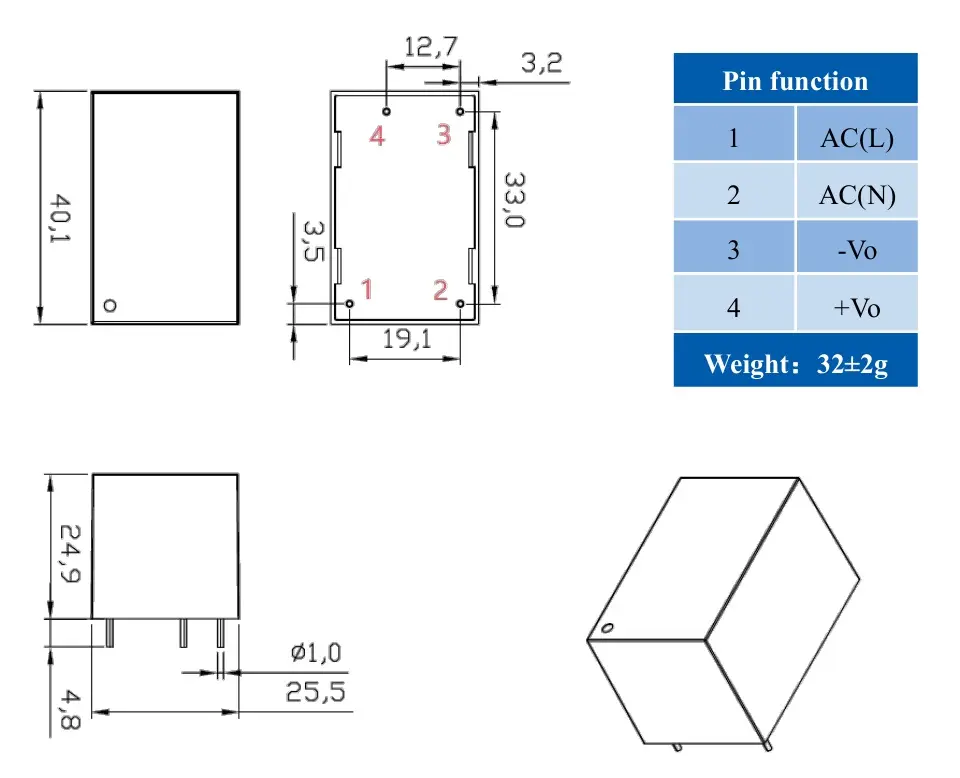

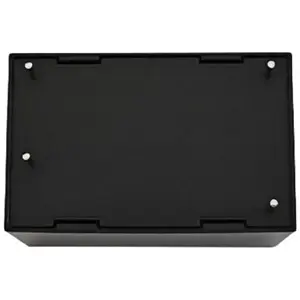

• Características mecânicas
- Dimensões: 40 x 25.4 x 24.9 mm
- Peso: 32 ±2 g
- Pino 1: AC(L)
- Pino 2: AC(N)
- Pino 3: -Vo
- Pino 4: +Vo
NOTAS
◆ Para tensões de entrada entre 85-115 VAC ou 100-165 VDC deve ser considerada a redução de potência indicada pelo fabricante em função da tensão de entrada e da temperatura.
◆ O fabricante recomenda um fusível de 2 A/300 VAC de ação retardada no circuito de entrada.
◆ No circuito de aplicação típico do HLK-10LD12, o fabricante recomenda um condensador C1 de 1 µF/50 V, um condensador eletrolítico C2 de 100 µF/25 V e um TVS SMBJ20A.
◆ O condensador eletrolítico de saída deve ser adequado a alta frequência e baixa resistência interna; o condensador cerâmico C1 destina-se à supressão de ruído de alta frequência.
◆ Para aplicações com requisitos EMC mais exigentes devem ser utilizados os circuitos de filtragem e proteção recomendados pelo fabricante.
