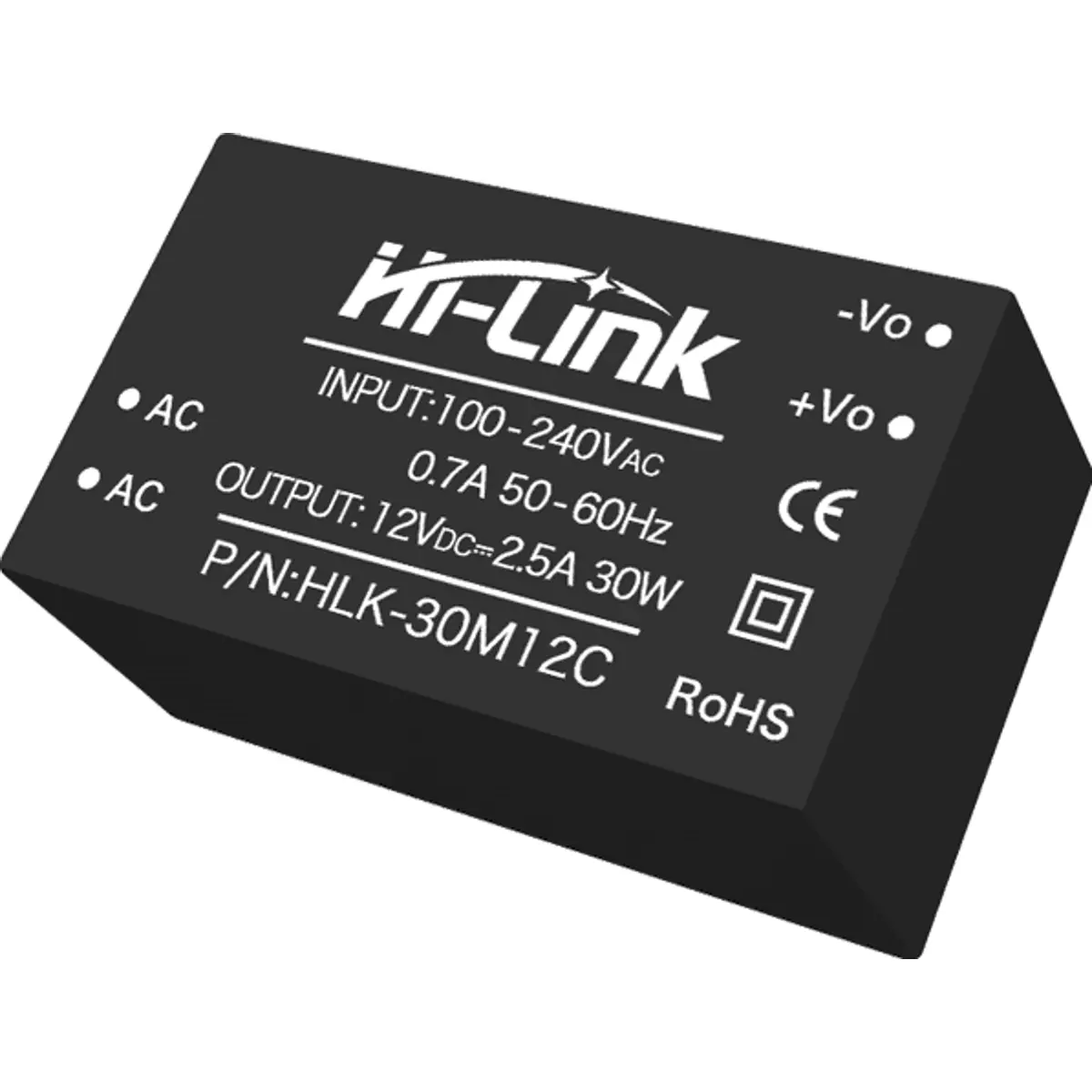

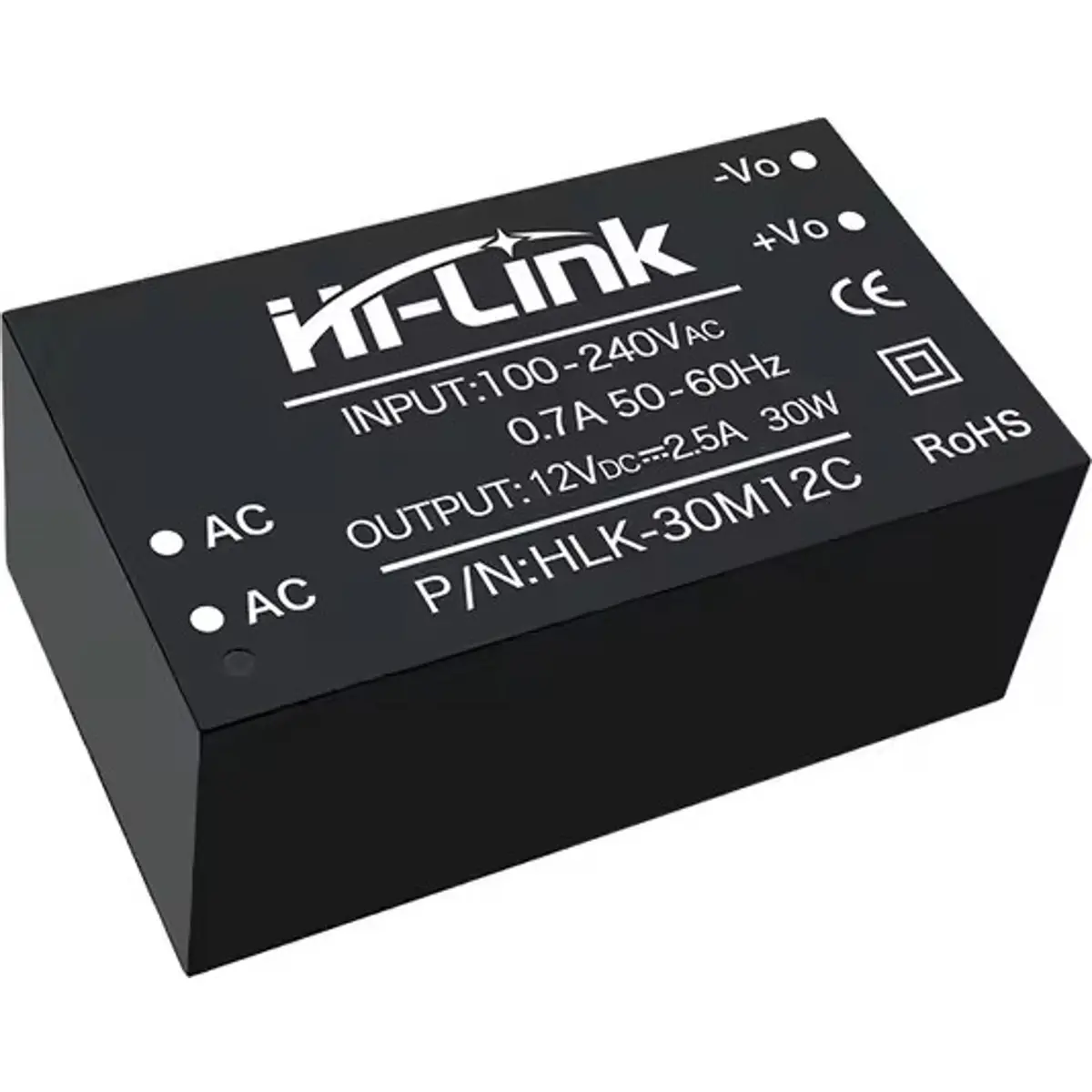

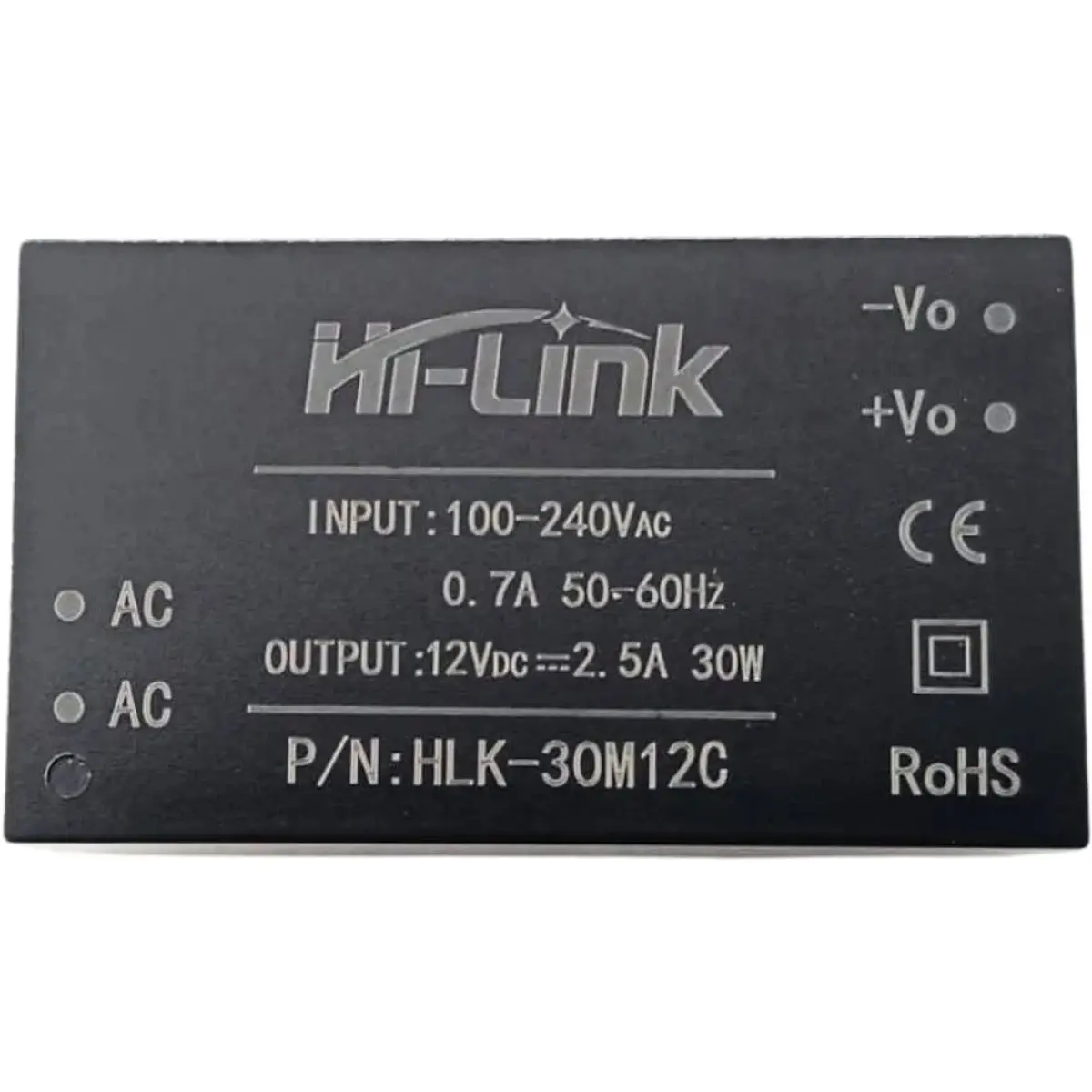

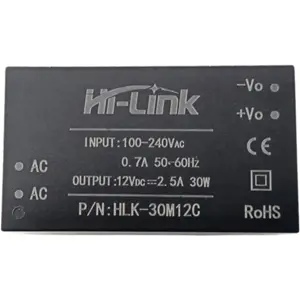

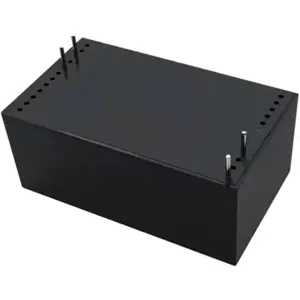

O 30M12C é um módulo de alimentação AC/DC compacto de 30 W, desenvolvido para fornecer uma saída regulada de 12 VDC até 2500 mA. Com ampla gama de entrada AC e DC, elevada eficiência, reduzido consumo em vazio e isolamento entre entrada e saída, constitui uma solução versátil para integração em equipamentos de automação, comunicação, instrumentação e sistemas eletrónicos compactos. O encapsulamento selado e a proteção integrada contra sobrecorrente e curto-circuito contribuem para uma operação fiável mesmo em aplicações exigentes.
PRINCIPAIS CARACTERÍSTICAS
◆ Potência de saída de 30 W
◆ Saída regulada de 12 VDC até 2500 mA
◆ Ampla gama de entrada: 85-264 VAC ou 120-350 VDC
◆ Entrada nominal universal de 100-240 VAC
◆ Elevada eficiência, até ≥88% a 230 VAC e carga máxima
◆ Consumo em vazio inferior a 0.1 W
◆ Baixo ripple e baixo ruído de saída
◆ Proteção contra sobrecorrente com recuperação automática
◆ Proteção contra curto-circuito com recuperação automática após eliminação da falha
◆ Isolamento galvânico entre entrada e saída
◆ Arrefecimento por convecção natural
◆ Encapsulamento compacto e selado, concebido para resistência à humidade, vibração, água e poeiras
◆ Concebido para funcionamento contínuo e elevada fiabilidade
◆ Não necessita de circuito externo para funcionamento básico
ESPECIFICAÇÕES
• Modelo: HLK-30M12C
• Entrada
- Tensão nominal: 100-240 VAC
- Gama de tensão AC: 85-264 VAC
- Gama de tensão DC: 120-350 VDC
- Corrente máxima de entrada: ≤0.7 A
- Corrente de arranque: ≤50 A
- Tempo de arranque: ≤50 ms
• Saída
- Tensão nominal: 12 VDC
- Corrente máxima contínua: 2500 mA
- Potência de saída: 30 W
- Corrente máxima de curta duração: ≥2600 mA
- Tensão em vazio: 12 ±0.1 VDC
- Tensão a plena carga: 12 ±0.4 VDC
- Regulação de tensão: ±0.4%
- Regulação de carga: ±0.5%
- Ripple e ruído: ≤150 mVpp
- Sobreelevação de tensão ao ligar/desligar: ≤5% Vo
• Eficiência
- A 115 VAC e plena carga: ≥86%
- A 230 VAC e plena carga: ≥88%
• Proteções
- Sobrecorrente: atuação entre 110-150% da carga máxima
- Curto-circuito: recuperação automática após remoção do curto-circuito
• Condições ambientais
- Temperatura de funcionamento: -25 a +60 °C
- Temperatura de armazenamento: -40 a +80 °C
- Humidade relativa: 5-95%
- Pressão atmosférica: 80-106 kPa
- Altitude máxima: ≤2000 m
- Arrefecimento: convecção natural
• Fiabilidade
- MTBF: ≥100000 h
- Ensaio de envelhecimento: 100% à plena carga
• Segurança e compatibilidade eletromagnética
- Resistência de isolamento entrada/saída: >100 MΩ a 500 VDC, 25 °C e 70% HR
- Material da PCB: classificação de inflamabilidade 94-V0
- Normas de segurança indicadas pelo fabricante: UL1012, EN60950 e UL60950
- Emissões conduzidas e radiadas: EN55011 e EN55022 (CISPR22)
- Imunidade a descargas eletrostáticas: IEC/EN 61000-4-2, nível 4, 8 kV/15 kV
- Imunidade a campos eletromagnéticos de radiofrequência: IEC/EN 61000-4-3

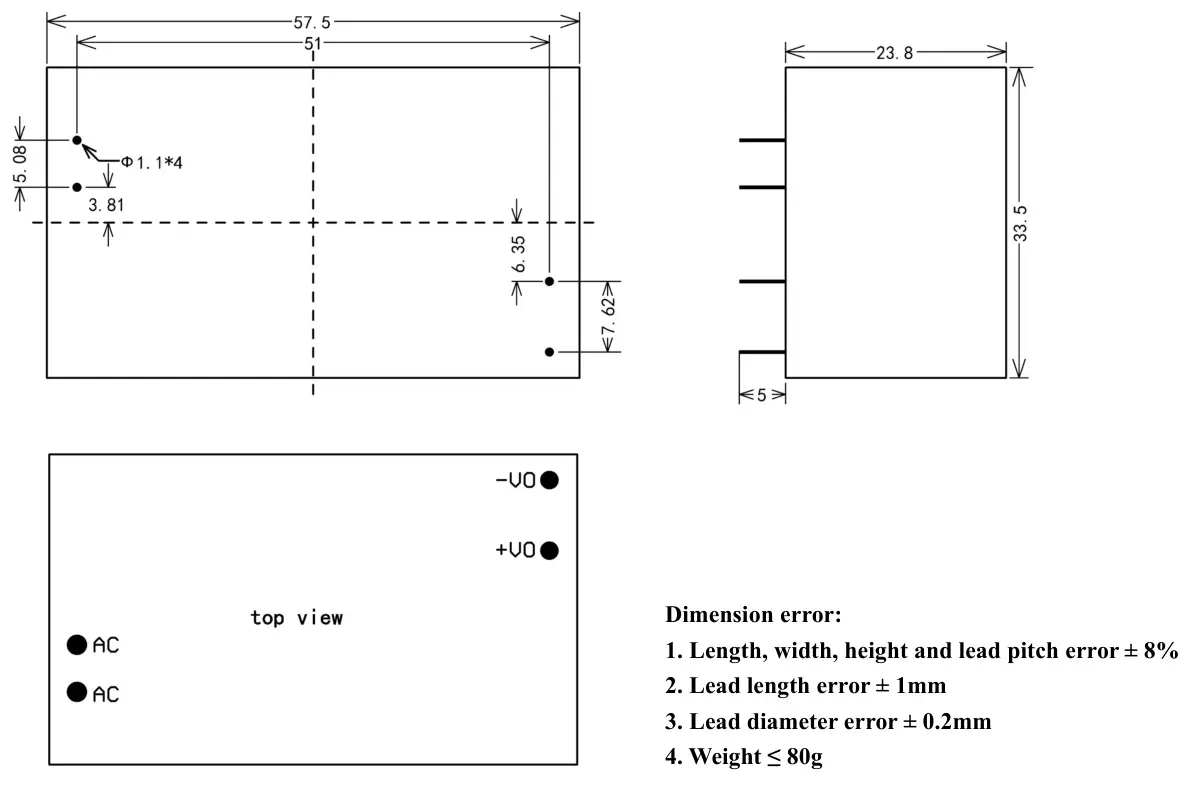

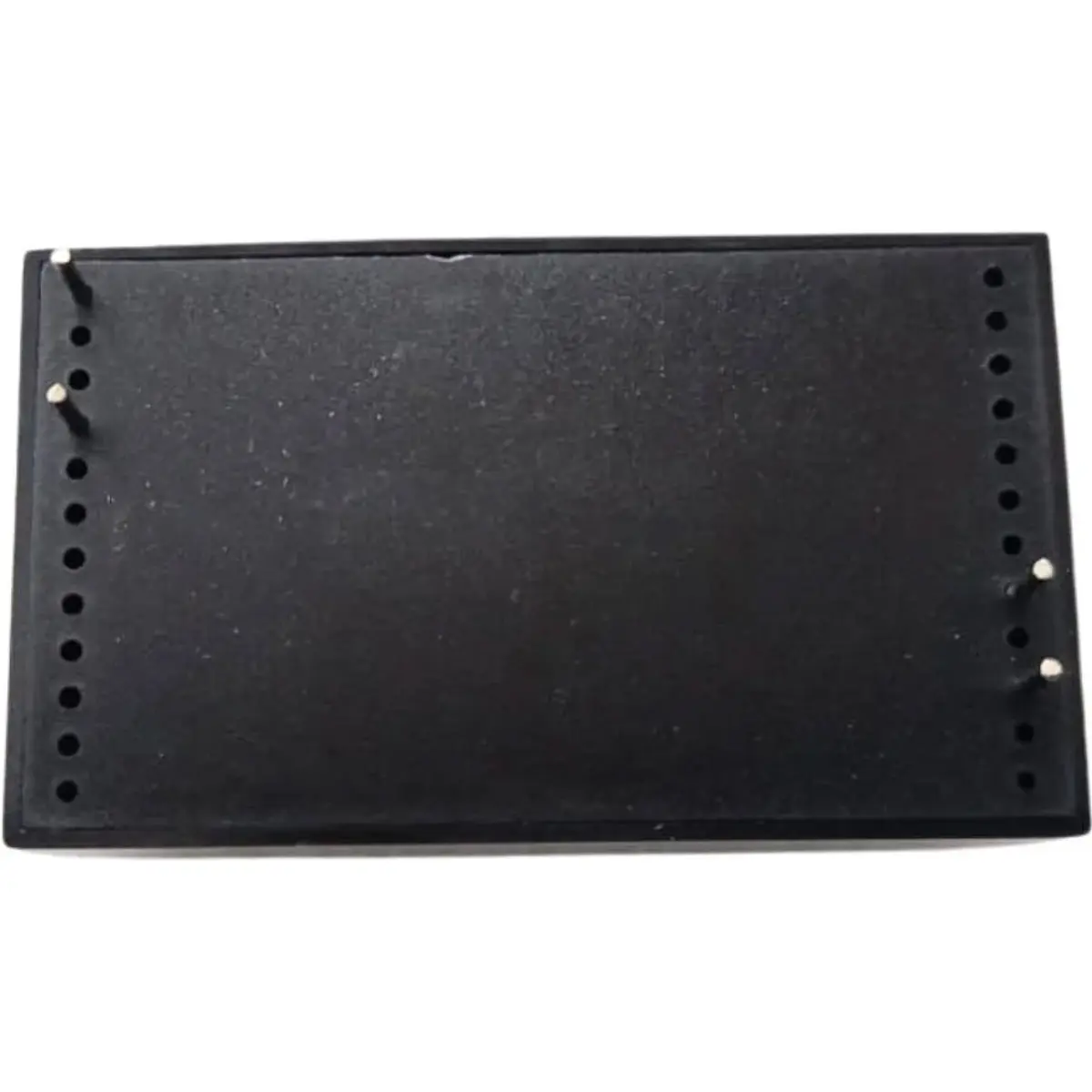

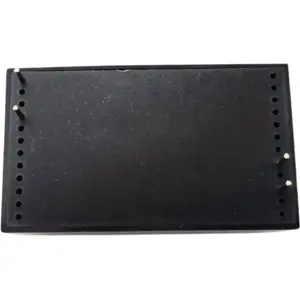

• Ligações
- Pino 1: ACL
- Pino 2: ACN
- Pino 3: -V0
- Pino 6: +V0
NOTAS
◆ O produto foi concebido para cumprir os requisitos de segurança UL e CE; segundo o fabricante, a certificação final deve ser realizada no equipamento do cliente e de acordo com o circuito de referência recomendado.
◆ Para aplicações sujeitas a certificação EMC, o fabricante recomenda a utilização dos componentes externos de filtragem e proteção indicados no circuito de referência.
