O Arduino USB-C Power Supply (45W) é uma fonte de alimentação oficial Arduino com saída USB-C, concebida para fornecer energia estável, regulada e segura a placas Arduino, hubs USB-C e outros dispositivos compatíveis com USB Power Delivery. Com potência até 45 W, negociação inteligente de tensão e suporte para os perfis de 5.0 V, 9.0 V, 12.0 V, 15.0 V e 20.0 V, é uma solução versátil para desenvolvimento, prototipagem, utilização portátil e projetos eletrónicos mais exigentes.
O formato compacto, a caixa em policarbonato e as proteções integradas contra sobrecorrente, curto-circuito, sobretensão e temperatura excessiva tornam esta fonte uma opção prática e fiável para utilização diária. Os adaptadores de ficha intercambiáveis permitem maior flexibilidade em diferentes regiões, facilitando a alimentação de dispositivos USB-C em bancada, em mobilidade ou em ambientes de implementação.
PRINCIPAIS CARACTERÍSTICAS
◆ Fonte de alimentação oficial Arduino, testada para utilização com placas e dispositivos Arduino
◆ Potência máxima de saída de 45 W, adequada para dispositivos USB-C e projetos eletrónicos mais exigentes
◆ Suporte para USB Power Delivery 3.0, com seleção automática do perfil de tensão e corrente
◆ Suporte para PPS, permitindo ajuste inteligente e flexível dos parâmetros de alimentação
◆ Cinco perfis de saída: 5.0 V, 9.0 V, 12.0 V, 15.0 V e 20.0 V
◆ Saída USB-C para ligação direta a dispositivos, placas, hubs e dongles compatíveis
◆ Gama de entrada universal de 100 V AC a 240 V AC, adequada para utilização internacional

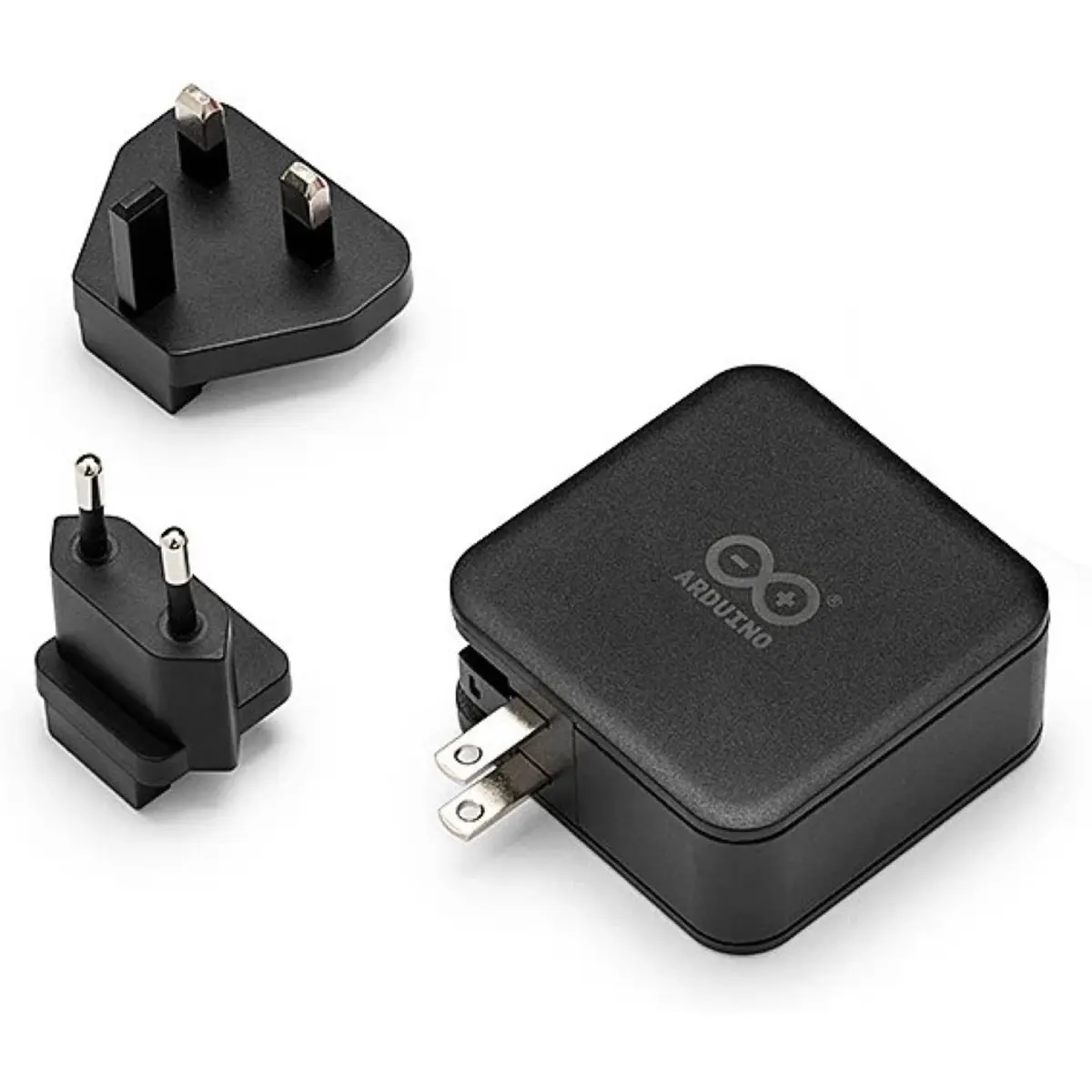

◆ Fichas de alimentação intercambiáveis para maior compatibilidade regional
◆ Proteções integradas contra sobrecorrente, curto-circuito, sobretensão e sobreaquecimento

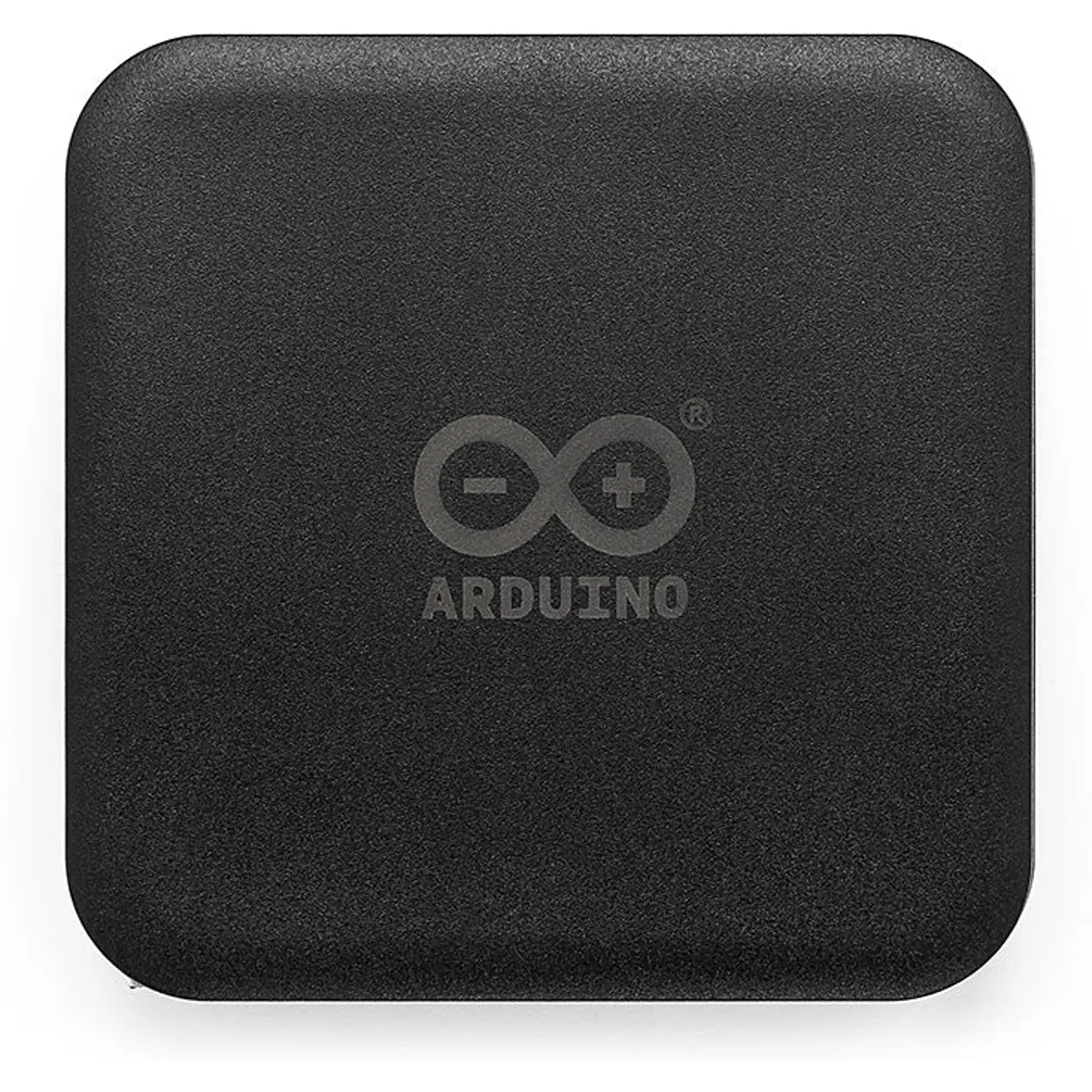

◆ Caixa compacta em policarbonato, prática para transporte e utilização em bancada
◆ Consumo em vazio reduzido, igual ou inferior a 0.1 W
◆ Classe de proteção II, com isolamento duplo
ESPECIFICAÇÕES
• Identificação
- Modelo: TPX00242
- Tipo de adaptador: Adaptador de alimentação com ficha intercambiável
- Tipo de fonte de alimentação: Fonte de alimentação de tomada

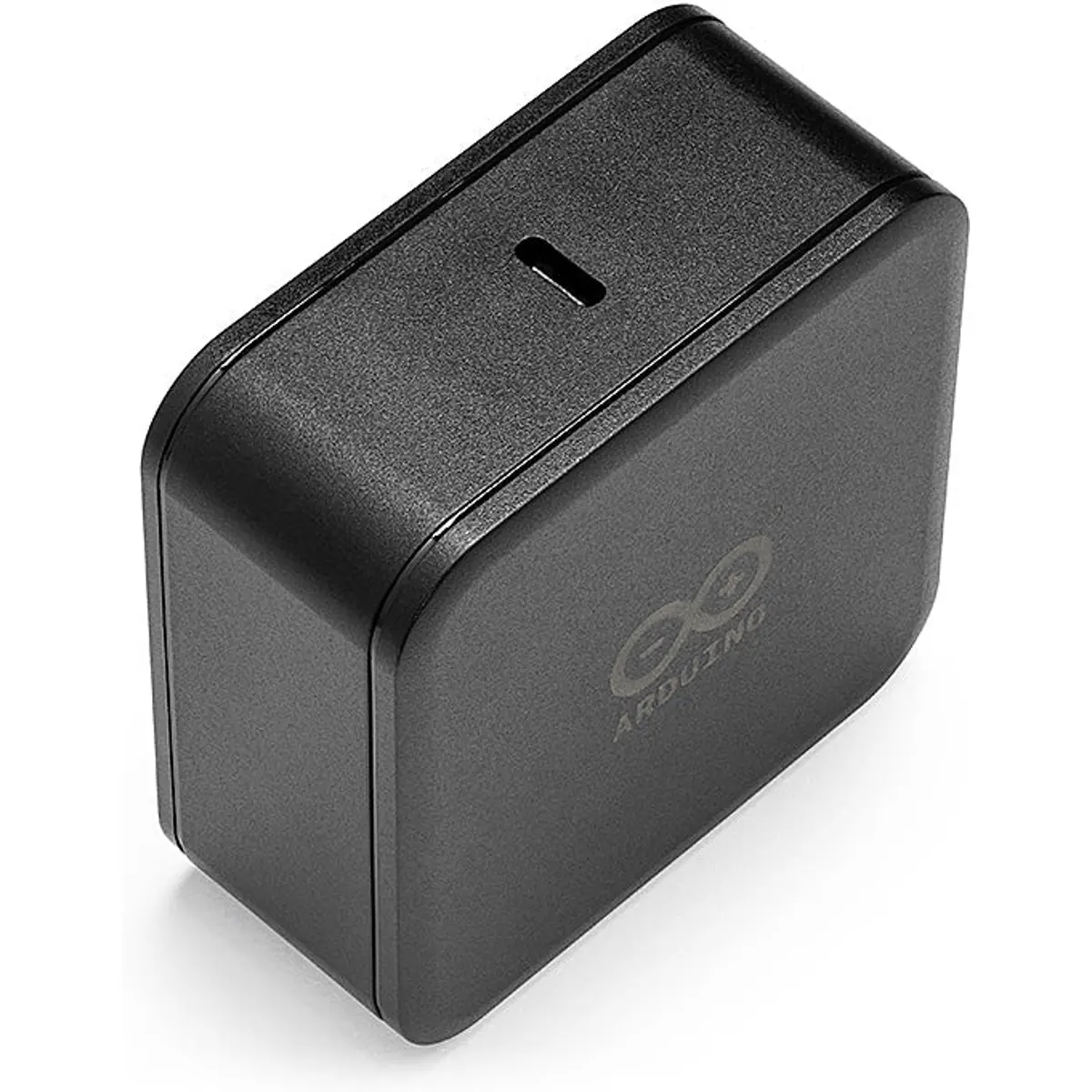

- Conector de saída: USB-C / USB Type-C
- Fabricante: Arduino
- EAN: 7630049205758
• Entrada
- Tensão nominal de entrada: 100 V AC a 240 V AC
- Gama de tensão de entrada: 90 V AC a 264 V AC
- Frequência de entrada: 47 Hz a 63 Hz
- Corrente máxima de entrada: 1.5 A
• Saída
- Potência máxima combinada: 45 W
- Perfis de saída:
· 5.0 V DC / 3.0 A / 15 W
· 9.0 V DC / 3.0 A / 27 W
· 12.0 V DC / 3.0 A / 36 W
· 15.0 V DC / 3.0 A / 45 W
· 20.0 V DC / 2.25 A / 45 W
- Regulação de tensão: ±5%
- Ondulação e ruído: 150 mVp-p máximo, à carga máxima
- Largura de banda de medição da ondulação e ruído: 20 MHz
- Consumo em vazio: ≤ 0.1 W a 115 V AC a 230 V AC
• Protocolos de alimentação
- USB Power Delivery: USB PD 3.0
- PPS: Suportado
• Eficiência média mínima
- 5.0 V / 3.0 A: 81.39%
- 9.0 V / 3.0 A: 86.62%
- 12.0 V / 3.0 A: 87.40%
- 15.0 V / 3.0 A: 87.73%
- 20.0 V / 2.25 A: 87.73%
• Resposta dinâmica
- Atraso de arranque: 3 segundos máximo a 115 V AC, carga máxima
- Tempo de manutenção: 5 ms mínimo a 230 V AC, carga máxima
- Tempo de subida: 80 ms máximo, de 10% a 90% da saída nominal
• Proteções
- Proteção contra sobrecorrente: 105% a 150% da carga máxima, com recuperação automática em modo hiccup
- Proteção contra curto-circuito: Desligamento automático da saída, com recuperação automática após remoção da falha
- Proteção contra sobretensão: Modo de proteção hiccup, com recuperação automática após remoção da falha
- Proteção contra temperatura excessiva: Desligamento térmico com recuperação automática
• Condições de funcionamento
- Temperatura de funcionamento: 0 °C a 35 °C
- Temperatura de armazenamento: -40 °C a 70 °C
- Humidade de funcionamento: 10% RH a 90% RH, sem condensação
- Humidade de armazenamento: 5% RH a 95% RH, sem condensação
- Altitude de funcionamento: Até 5000 m
- Altitude de armazenamento: Até 5000 m
• Segurança elétrica
- Classe de proteção: Classe II, isolamento duplo
- Rigidez dielétrica: 3000 V AC a 50 Hz, 5 mA máximo, 60 segundos
- Teste Hi-Pot de produção: 3600 V AC a 50 Hz, 5 mA máximo, 3 segundos
- Corrente de fuga: 0.25 mA máximo a 230 V AC / 50 Hz
- Resistência de isolamento: 10 MΩ mínimo a 500 V DC, 90% RH
• Compatibilidade EMI/EMC
- Emissões conduzidas: EN55032, FCC Part 15, AS/NZS CISPR32
- Emissões radiadas: EN55032, FCC Part 15
- Imunidade ESD: EN 61000-4-2, ±4 kV por contacto e ±8 kV pelo ar
- Imunidade a transitórios rápidos: EN 61000-4-4, ±1 kV
- Imunidade a surtos: EN 61000-4-5, ±2 kV em modo comum e ±1 kV em modo diferencial
• Certificações e conformidade
- Certificações de segurança:
· UL/CUL: EUA/Canadá, UL62368-1 e CSA C22.2
· ETL: EUA, UL62368
· TUV/GS: Europa, EN62368
· CE: Europa, EN62368
· UKCA: Reino Unido, EN62368
· FCC: EUA, Part 15 Class B
- Conformidade ambiental:
· RoHS
· REACH
· WEEE
• Fichas regionais

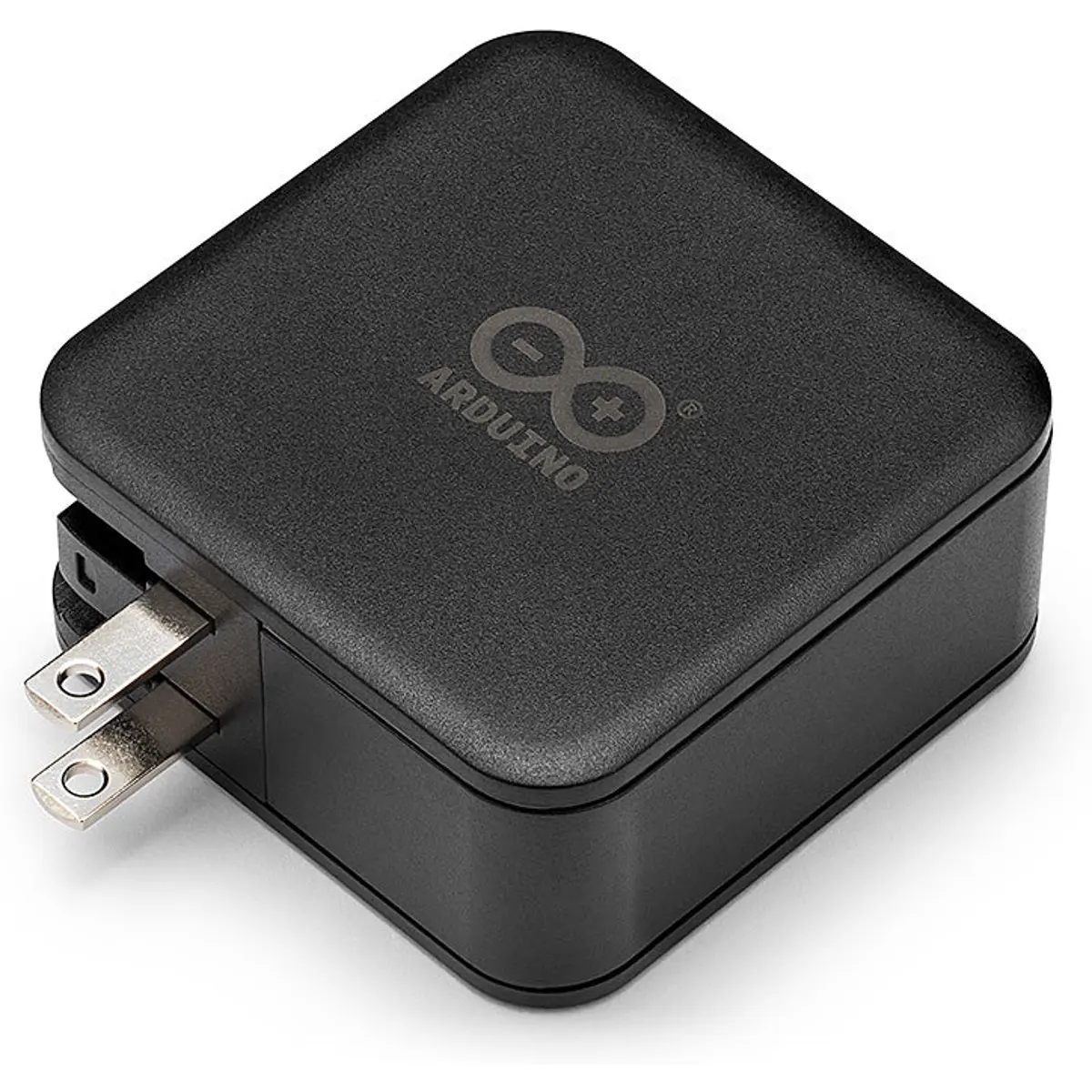

- Estados Unidos: Tipo A, integrada e rebatível
- Europa: Tipo C
- Reino Unido: Tipo G
- Instalação: Fichas intercambiáveis, substituíveis sem ferramentas
• Características mecânicas
- Material da caixa: PC / policarbonato
- Dimensões com ficha dobrada: 64 × 64 × 30 mm
- Dimensões com ficha aberta: 64 × 80.06 × 30 mm
- Dimensões da ficha EU Tipo C: 34.6 mm a 36.0 mm × 27.5 mm × 37 mm
- Dimensões da ficha UK Tipo G: 48.98 × 39.83 × 22.23 mm a 23.23 mm
- Peso do produto: Aproximadamente 0.166 kg
• Embalagem
- Largura da embalagem: 11.2 cm
- Altura da embalagem: 8.5 cm
- Profundidade da embalagem: 5.8 cm
- Peso da embalagem: 0.165 kg
- País de origem: Itália
• Fiabilidade e testes
- MTBF: 30000 horas mínimo a 25 °C, 80% de carga e entrada nominal
- Teste de temperatura elevada: Funcionamento normal a 240 V AC, carga máxima e temperatura ambiente de 35 °C
- Teste de névoa salina: 24 horas com concentração de sal de 5%, sem corrosão nos contactos
- Teste de vibração: Varrimento de 10 Hz a 300 Hz, 1.0 G constante, 1 hora por eixo X, Y e Z
- Teste de queda: 6 faces, altura de 1 m sobre superfície de betão

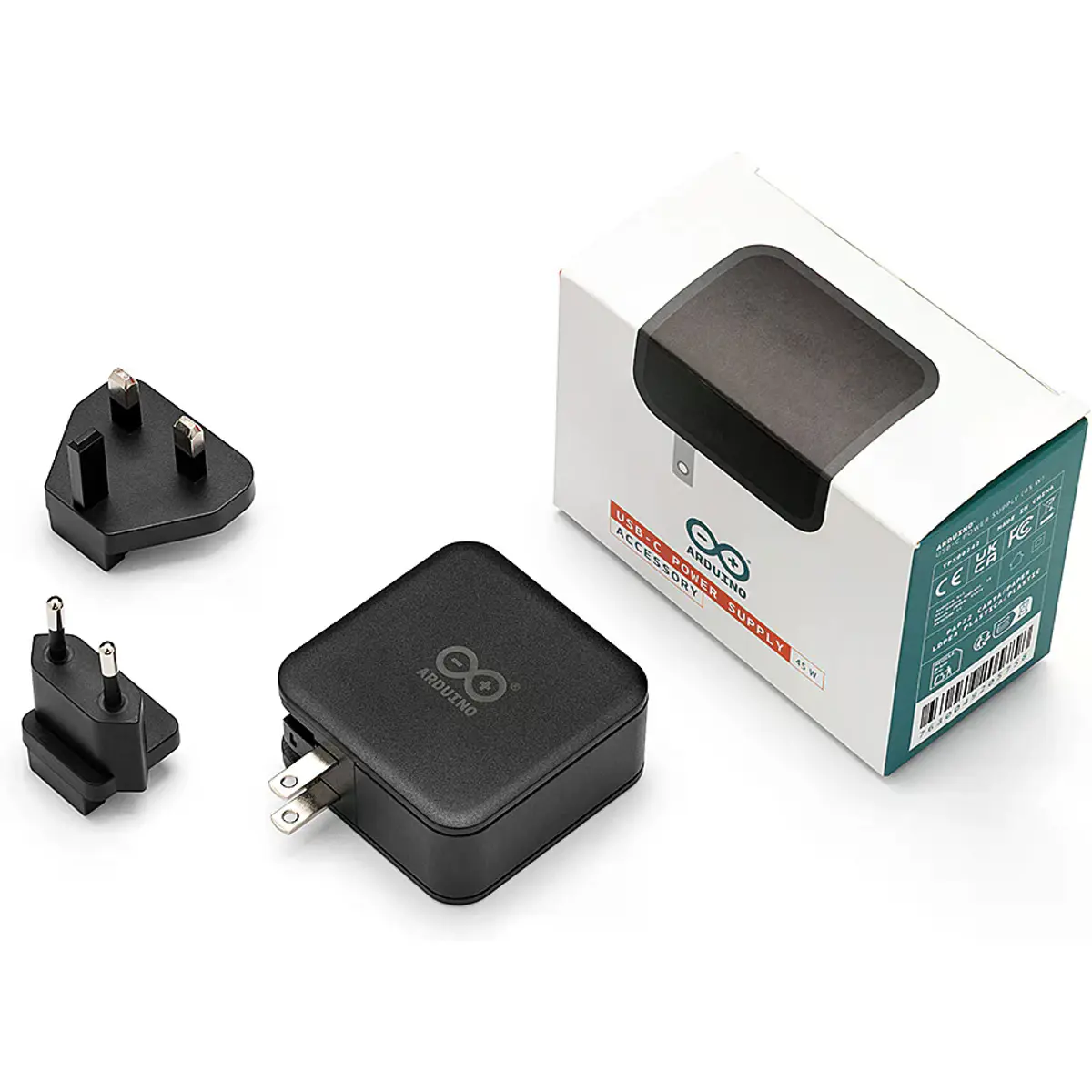

CONTEÚDO DA EMBALAGEM
• 1 × Fonte de alimentação Arduino USB-C Power Supply (45W)
• Fichas de alimentação intercambiáveis regionais
NOTAS
◆ Cabo USB-C não incluído.
◆ A fonte negoceia automaticamente a tensão e a corrente adequadas com o dispositivo ligado através do protocolo USB Power Delivery.
◆ Para utilização com hubs ou dongles USB-C, a fonte deve ser ligada à entrada USB-C PD do hub, garantindo que o consumo total dos dispositivos ligados não excede 45 W.
◆ As fichas são intercambiáveis e podem ser substituídas sem ferramentas; deve ser instalada a ficha correta para a região antes da utilização.
