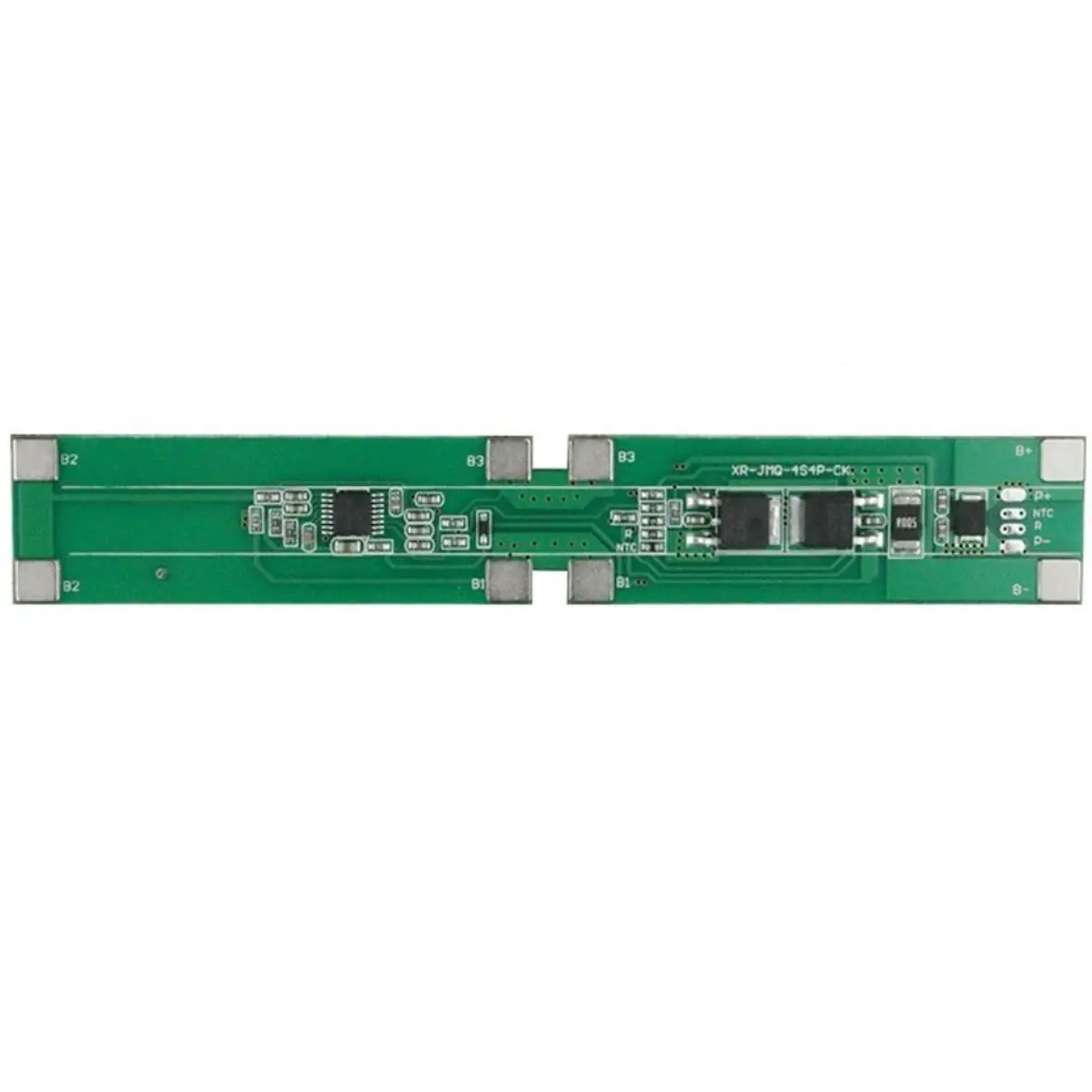

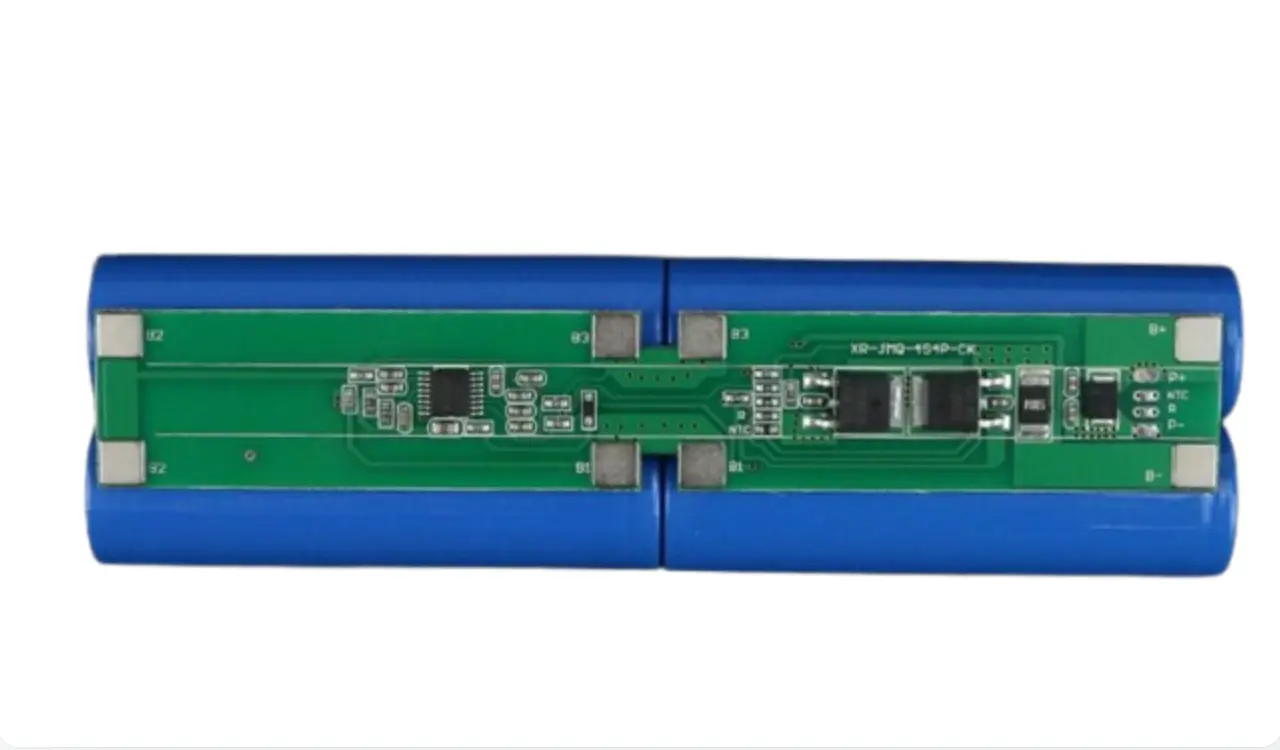

Placa de proteção BMS para baterias de lítio 18650 em configuração 4S (quatro células em série), com tensão máxima de 16,8V (tensão nominal de 14,8V) e corrente de trabalho de 6A. Compacta e de fácil utilização, esta placa assegura a proteção contra sobrecarga, sobre-descarga e curto-circuito, com um MOS de baixa resistência interna que garante maior segurança durante a carga e a descarga. É indicada para uma vasta gama de aplicações com baterias de lítio de pequena/média potência.
PRINCIPAIS CARACTERÍSTICAS
- Tamanho reduzido
- Simples de utilizar
- Segurança na carga e na descarga
- Configuração 4S: tensão nominal de 14,8V (4 × 3,7V) e tensão máxima de 16,8V (4 × 4,2V, bateria totalmente carregada)
- Corrente máxima de trabalho de 6A, valor conservador para maior segurança de utilização
ESPECIFICAÇÕES
- Dimensões: 127 x 18 x 2 ±0,5 mm

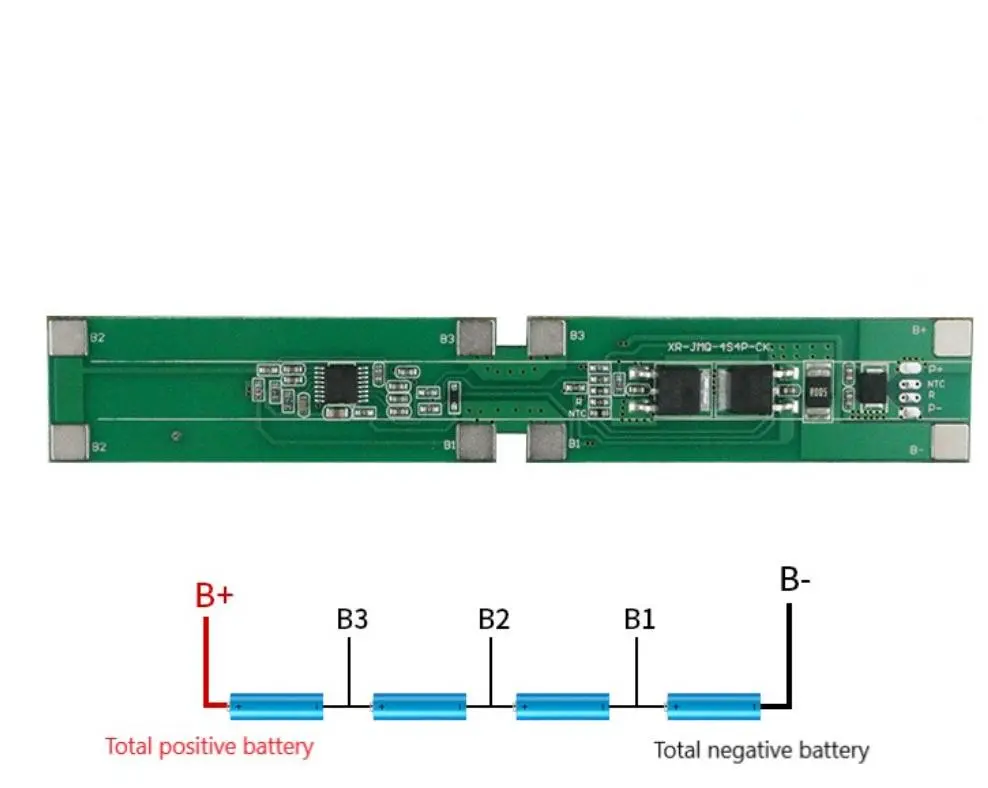

- Configuração: 4 células de lítio em série — 14,8V nominal / 16,8V máximo
- Proteção:
- Sobrecarga: 4,25V ±0.25v
- Sobre-descarga : 2,7 ± 0,1V
- Balanceamento: não especificado pelo fabricante
- Proteção contra curto-circuito: 300µs
- Proteção de controlo de temperatura: não incluída por defeito; pode ser adicionada mediante confirmação prévia com o serviço de apoio ao cliente
- Corrente: 6A
- Aplicável a: baterias de lítio com tensão nominal de 3,7V
- Temperatura de funcionamento: -30°C a +80°C
- Autoconsumo: ≤35µA
CONTEÚDO DA EMBALAGEM
- 1 × Placa de proteção de bateria de lítio
NOTAS
- A tensão de 14,8V corresponde ao valor nominal do pack de 4 baterias em série (4S), e os 16,8V correspondem à tensão máxima com as células totalmente carregadas — ambos os valores estão corretos, apenas representam momentos diferentes do ciclo de carga da bateria.
- Usa sempre células da mesma marca, modelo e capacidade nas 4 posições da bateria — misturar células diferentes causa desequilíbrio de carga entre elas.
- Verifica a tensão de cada célula individualmente com um multímetro antes de as ligar em série — a diferença entre células não deve exceder 0,05V–0,1V.
- Usa luvas isolantes e óculos de proteção ao soldar ou manusear células desprotegidas.
- Nunca curto-circuites os terminais da bateria ou do BMS, mesmo momentaneamente — pode gerar faíscas, calor extremo ou incêndio.
- Isola sempre os terminais com fita isolante ou tubo termorretrátil após a montagem.
- Não perfures, amasses ou deixes cair as células — danos físicos podem causar fugas internas ou curto-circuitos.
- Armazena as baterias num local fresco, seco e longe de materiais inflamáveis, idealmente com carga parcial (40–60%) se ficarem sem uso prolongado
