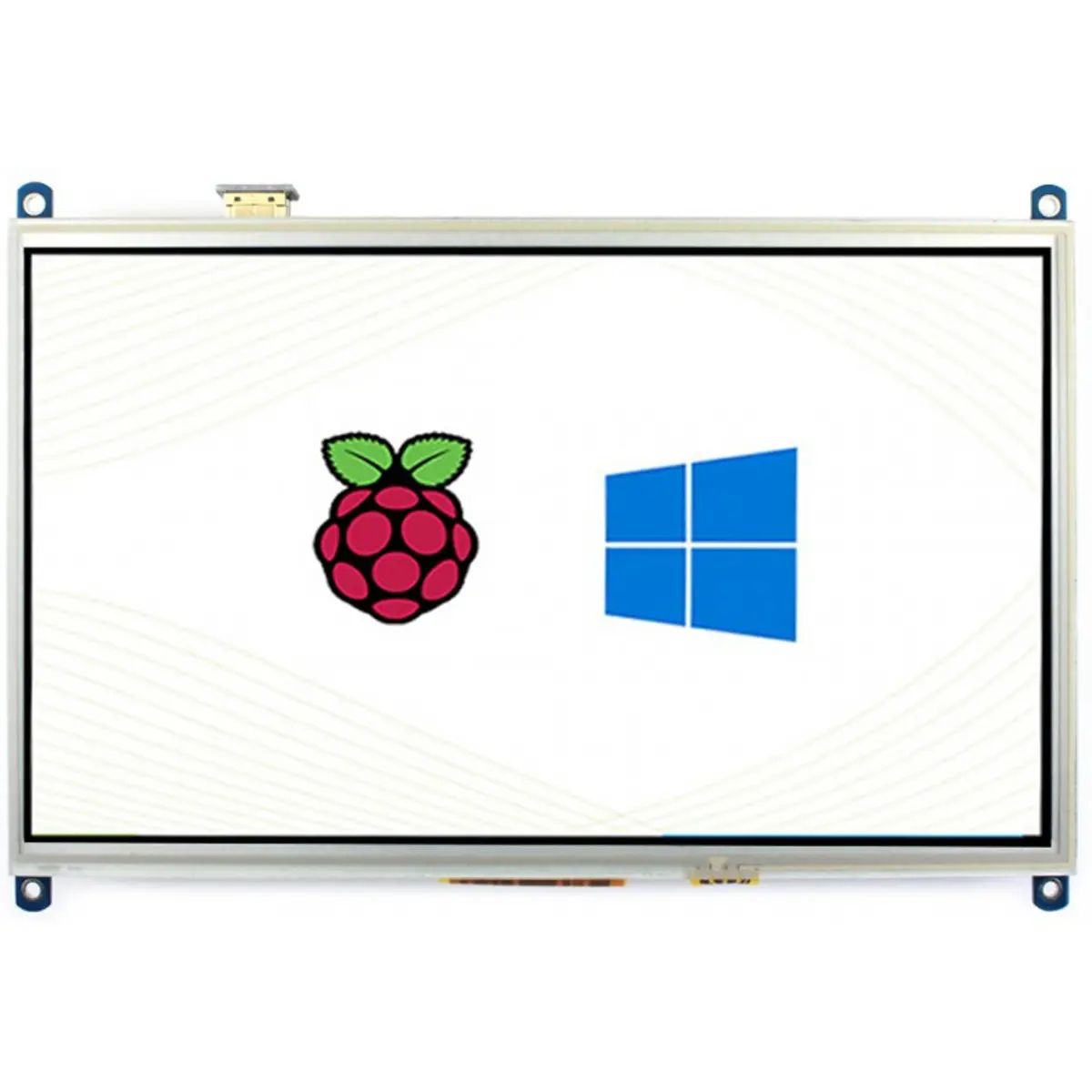

Waveshare 11870 - Ecrã tátil (resistivo) LCD 10.1'' 1024×600 HDMI, IPS, multi-plataforma

O ecrã LCD de 10.1”  da Waveshare é um monitor com painel IPS e resolução 1024×600, desenvolvido especificamente para o Raspberry Pi, embora também funcione como monitor de PC.

Com interface HDMI para a imagem e controlo tátil resistivo através de interface SPI dedicada, liga-se diretamente a qualquer revisão do Raspberry Pi sem ocupar os pinos GPIO destinados a outros periféricos, uma vez que apenas o painel tátil necessita de I/Os. Inclui controlo de retroiluminação para reduzir o consumo energético e um conjunto de teclas físicas para gestão do menu OSD, tornando-o numa opção robusta e eficiente para projetos de eletrónica, quiosques e interfaces embutidas.

PRINCIPAIS CARACTERÍSTICAS

• Painel IPS de 10,1" com resolução 1024×600 e ângulo de visão de 170°
• Interface de vídeo HDMI, sem necessidade de I/Os para a imagem
• Controlo tátil resistivo via interface SPI dedicada
• Compatível e de ligação direta com qualquer revisão do Raspberry Pi
• Suporte de sistemas Raspberry Pi OS, Ubuntu, Kali e Retropie
• Funciona também como monitor de PC (é necessário cabo HDMI)
• Controlo de retroiluminação para poupança de energia
• Menu OSD acessível através de teclas físicas dedicadas

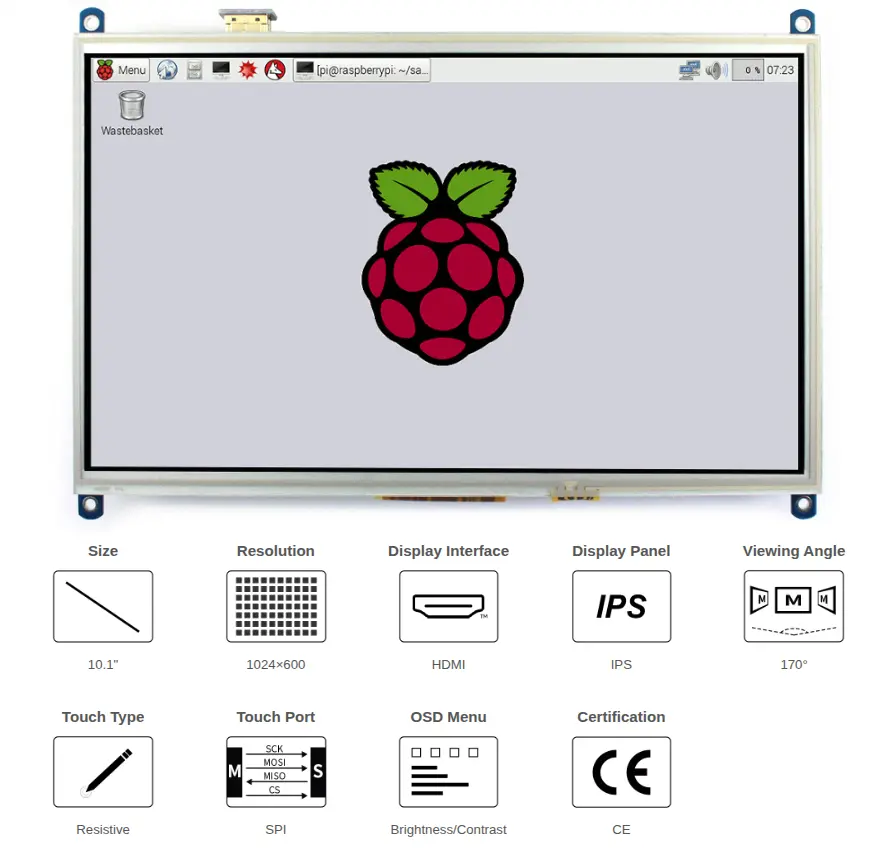

ESPECIFICAÇÕES

• Ecrã:
  • Tamanho: 10,1"
  • Resolução: 1024×600
  • Interface de vídeo: HDMI
  • Painel: IPS
  • Ângulo de visão: 170°
• Toque:
  • Tipo: Resistivo
  • Porta de toque: SPI

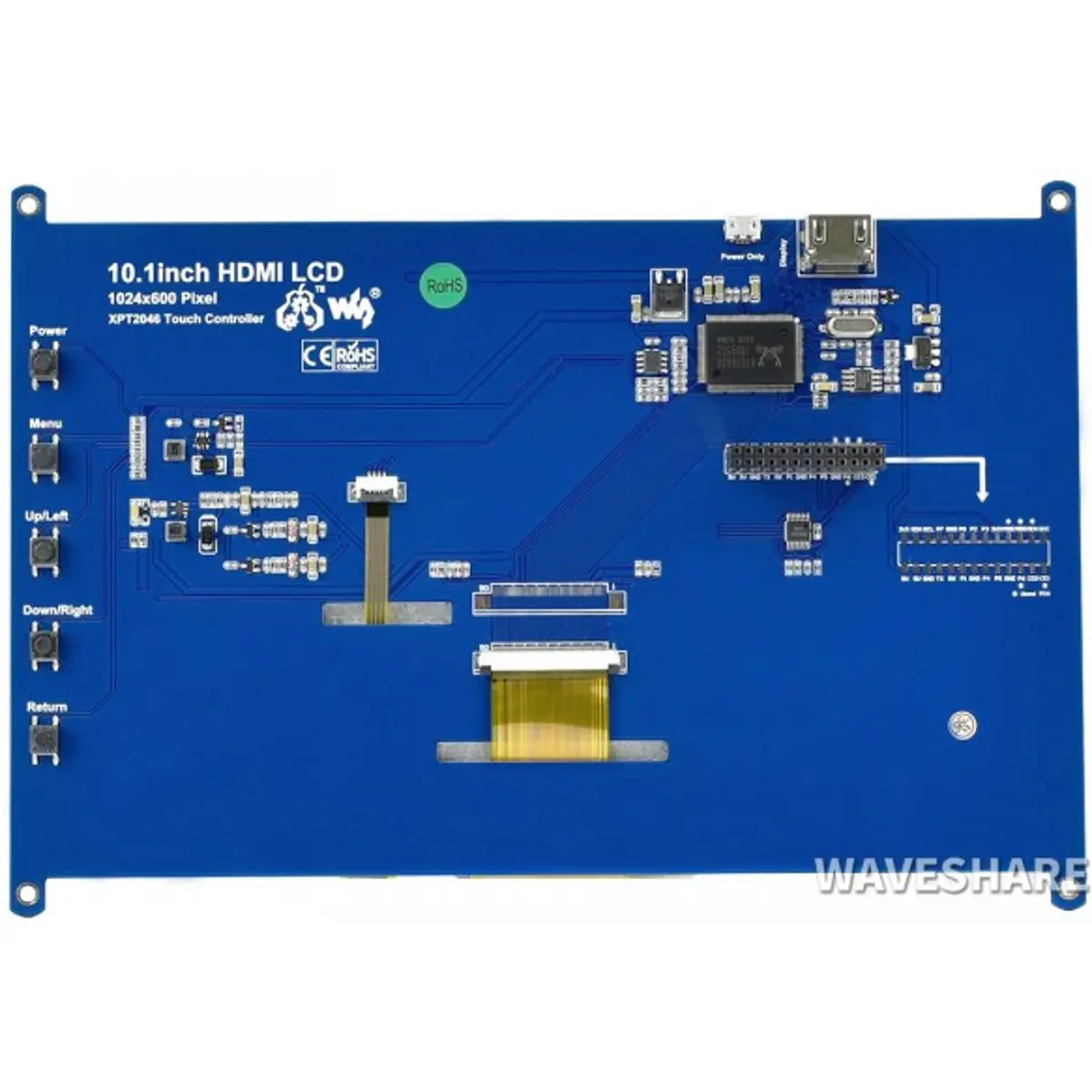

• Interface de ligação (26 pinos):
  • Alimentação: 3,3V (pinos 1, 17) e 5V (pinos 2, 4)
  • Terra (GND): pinos 6, 9, 14, 20, 25

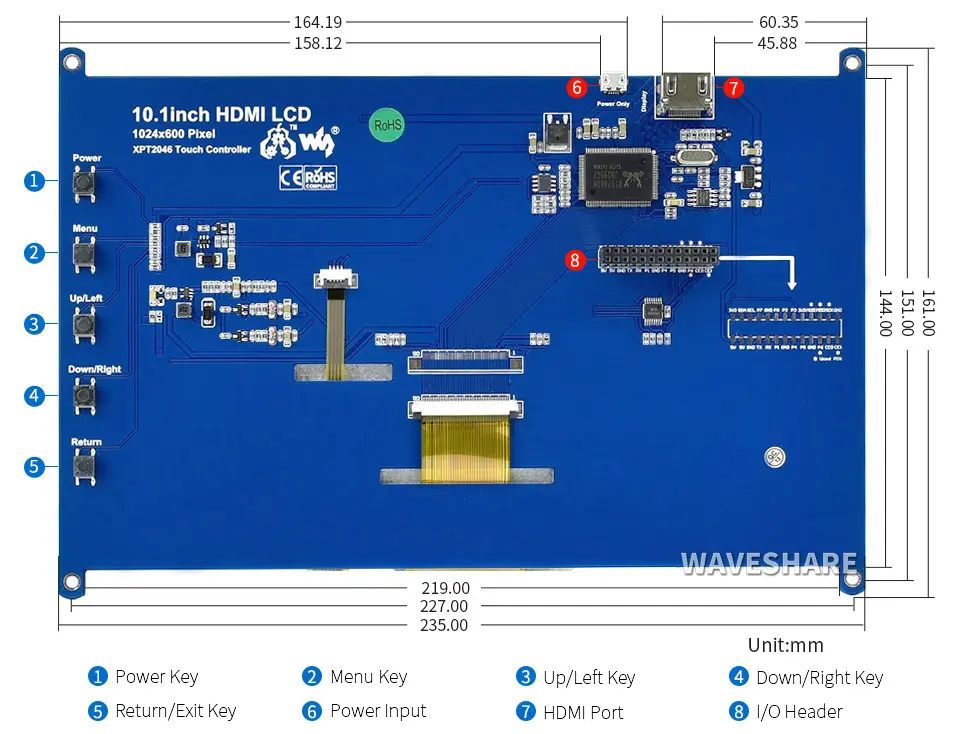

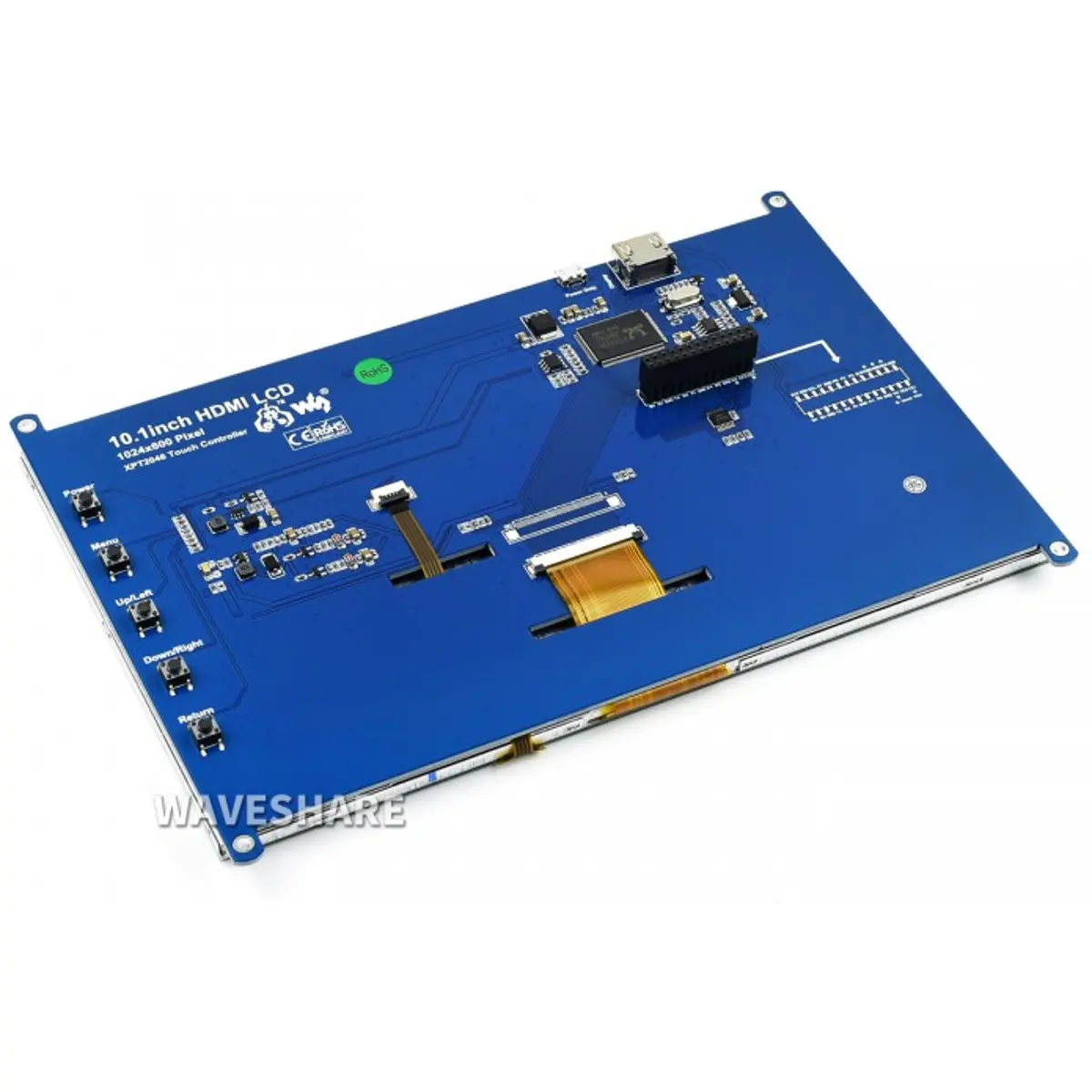

• Teclas físicas:
  • Power: liga/desliga a retroiluminação
  • Menu: abre o menu OSD e funciona como "OK"
  • Up/Left e Down/Right: navegação
  • Return: retrocede no menu
• Consumo elétrico (alimentação a 5V):
  • Retroiluminação ligada: aproximadamente 550mA
  • Retroiluminação desligada: aproximadamente 100mA
• Temperatura de funcionamento: 0°C a 70°C
• Compatibilidade com Raspberry Pi:
  • Ligação direta: Raspberry Pi 4B / 3B+ / 3A+ / 3B / 2B / 1B+ / 1A+
  • Requer cabo HDMI adicional: Raspberry Pi Zero 2 W / Zero W / Zero
  • Drivers disponíveis para: Raspberry Pi OS / Ubuntu / Kali / Retropie
• Compatibilidade com PC:
  • Sistemas suportados: Windows 11 / 10 / 8.1 / 8 / 7
  • Sem função tátil (é necessário cabo HDMI adicional)

CONTEÚDO DA EMBALAGEM

• Ecrã 10.1inch HDMI LCD ×1
• Adaptador HDMI (A) ×1
• Adaptador HDMI (B) ×1
• Stylus tátil ×1
• Conjunto de parafusos para Raspberry Pi (4 unidades) ×1

NOTAS

• Quando utilizado com Raspberry Pi Zero, Zero W ou Zero 2 W, é necessário um cabo HDMI adicional para a ligação.
• Ao ser usado com um PC, o ecrã funciona apenas como monitor, sem função tátil disponível.
• O ecrã liga-se ao Raspberry Pi através dos 40 pinos GPIO deste último, correspondendo aos 26 pinos disponibilizados pelo ecrã; é necessário confirmar a correspondência correta entre pinos ao ligar.
• O painel tátil pode necessitar de calibração e ajuste de parâmetros anti-tremor (de-jitter) para maior precisão, conforme documentado na wiki oficial.
