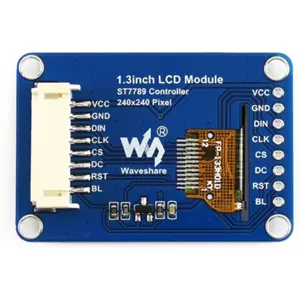

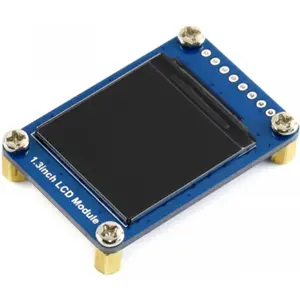

Módulo LCD Waveshare de 1.3" com ecrã IPS de alta definição, resolução de 240×240 píxeis e reprodução de 65K cores, ideal para projetos compactos com microcontroladores e computadores de placa única. A interface SPI de 4 fios permite uma integração eficiente, utilizando poucos GPIO, com suporte para plataformas como Raspberry Pi, Arduino e STM32.
PRINCIPAIS CARACTERÍSTICAS
◆ Ecrã IPS de 1.3" com excelente ângulo de visualização e boa reprodução de cores
◆ Resolução HD de 240×240 píxeis para apresentação nítida de texto, gráficos e interfaces
◆ Controlador ST7789 integrado, adequado para aplicações gráficas compactas
◆ Comunicação por interface SPI de 4 fios, reduzindo o número de GPIO necessários
◆ Compatível com níveis de alimentação de 3.3V e 5V
◆ Retroiluminação LED integrada
◆ Suporte para 65K cores em formato RGB
◆ Disponibiliza recursos de desenvolvimento e exemplos para Raspberry Pi, Arduino e STM32
◆ Ligação através de conector PH2.0 de 8 pinos
ESPECIFICAÇÕES
• Marca: Waveshare
• SKU: 15867
• Referência do fabricante: 1.3inch LCD Module
• Tipo de produto: Módulo de ecrã LCD IPS
• Tamanho do ecrã: 1.3"
• Proporção: 1:1
• Tipo de LCD: IPS
• Controlador: ST7789 / ST7789VW
• Interface: SPI de 4 fios
• Cores: RGB, 65K cores
• Resolução: 240×240 píxeis
• Área de visualização: 23.40×23.40 mm
• Tamanho do pixel: 0.0975×0.0975 mm
• Retroiluminação: LED
• Tensão de funcionamento: 3.3V / 5V
• Formatos de cor suportados pelo controlador:
- RGB444: 12 bits
- RGB565: 16 bits
- RGB666: 18 bits
• Formato de cor usado nos exemplos: RGB565
• Interface de ligação:
- Conector PH2.0 de 8 pinos
- Ligação por pinos/header compatível, conforme a cablagem definida
• Plataformas com exemplos disponíveis:
- Raspberry Pi
- Arduino
- STM32
• Dimensões: 45.0×31.0 mm
NOTAS
◆ A tensão de alimentação e a tensão lógica devem ser consistentes; caso contrário, o módulo poderá não funcionar corretamente.
◆ Este ecrã utiliza comunicação SPI de 4 fios, sem linha de dados do periférico para o controlador principal, uma vez que o módulo é apenas de visualização.
◆ O pino RESX corresponde ao reset e deve estar em nível baixo durante a alimentação inicial do módulo, passando depois para nível alto.
◆ O pino CSX é usado para seleção do dispositivo; quando CS está em nível baixo, o módulo fica ativo.
◆ O pino D/CX define se a transmissão corresponde a comando ou dados: DC = 0 para comandos e DC = 1 para dados.
◆ O pino SDA funciona como MOSI da interface SPI e o pino SCL funciona como SCLK.
◆ O modo SPI0 é o modo habitualmente utilizado, com CPOL = 0 e CPHA = 0.
