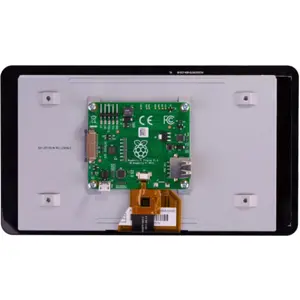

Este monitor de ecrã tátil de 7" para Raspberry Pi confere uma funcionalidade de visualização verdadeiramente interativa a um Raspberry Pi, dando aos utilizadores a possibilidade de criar projetos integrados tudo-em-um, como tablets, sistemas de infoentretenimento e sistemas embebidos.
O Raspberry Pi OS já possui controladores do ecrã tátil com suporte para multi-toque (até 10 dedos) e um teclado no ecrã, para uma funcionalidade total sem um teclado ou rato físico.

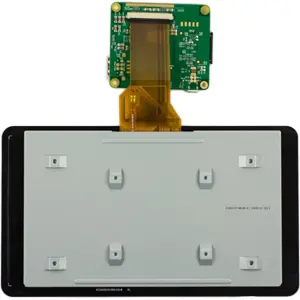

O ecrã de 800 x 480 é ligado através de uma placa adaptadora que se encarrega da conversão de sinal e energia. São necessárias apenas duas ligações ao Pi: alimentação a partir da porta GPIO do Pi e um cabo de fita que se liga à porta DSI (presente na maioria dos Raspberry Pi).
Atenção:
◾ Este ecrã tátil não é compatível com o Raspberry Pi Zero e também não é compatível com o Raspberry Pi 400.
◾ O cabo de fita fornecido não é compatível com o Raspberry Pi 5 ou Compute Module, sendo necessário um cabo diferente.
ESPECIFICAÇÕES TÉCNICAS
- Ecrã tátil de 7"
- Tipo de LCD: TFT
- Resolução do ecrã: 800 x 480 pixels
- Configuração de cores: RGB-strip
- Dimensões do ecrã: 194mm x 110mm x 20mm (incluindo standoffs)
- Tratamento da superfície: Antirreflexo
- Tamanho do ecrã visível: 154.1 mm x 85.9 mm
- Painel tátil: capacitivo multi-toque com até 10 pontos

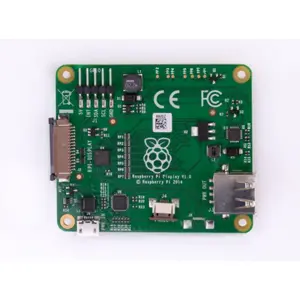

- Placa adaptadora: utilizada para alimentar o ecrã e converter os sinais paralelos do ecrã para a porta série (DSI) do Raspberry Pi.
- Ligação: Liga-se à placa Raspberry Pi através de um cabo de fita ligado à porta DSI.
- Alimentação: partilhada com o Raspberry Pi (não é necessária uma fonte de alimentação separada);
- Peso, incluindo embalagem: 336 gramas
CONTEÚDO DO KIT
- Ecrã tátil de 7 polegadas
- Placa adaptadora
- Flat Cable DSI (de 15 vias e 1mm de passo)

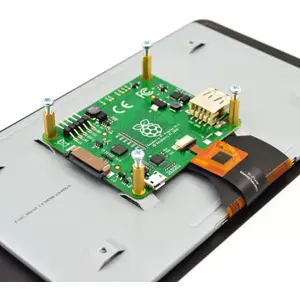

- 4 x suportes e parafusos (utilizados para montar a placa adaptadora e a placa Raspberry Pi na parte de trás do ecrã)
- 4 x fios de ligação (utilizados para ligar a alimentação da placa adaptadora e os pinos GPIO no Pi, para que a alimentação seja partilhada por ambas as unidades).
Nota: o Flat Cable, incluído na embalagem, não é compatível com Raspberry Pi 5, para ligar este touchscreen a um Raspberry Pi 5 (ou a um compute module) irá necessitar de um cabo adaptador 15 vias 1mm de passo para 22 vias 0.5mm de passo, específico para displays. (Veja 095-2498, 095-2499 ou 095-2500).
▶ Informação adicional no site da Raspberry PiExemplo de ligação a um Raspberry Pi 3 Model B:
