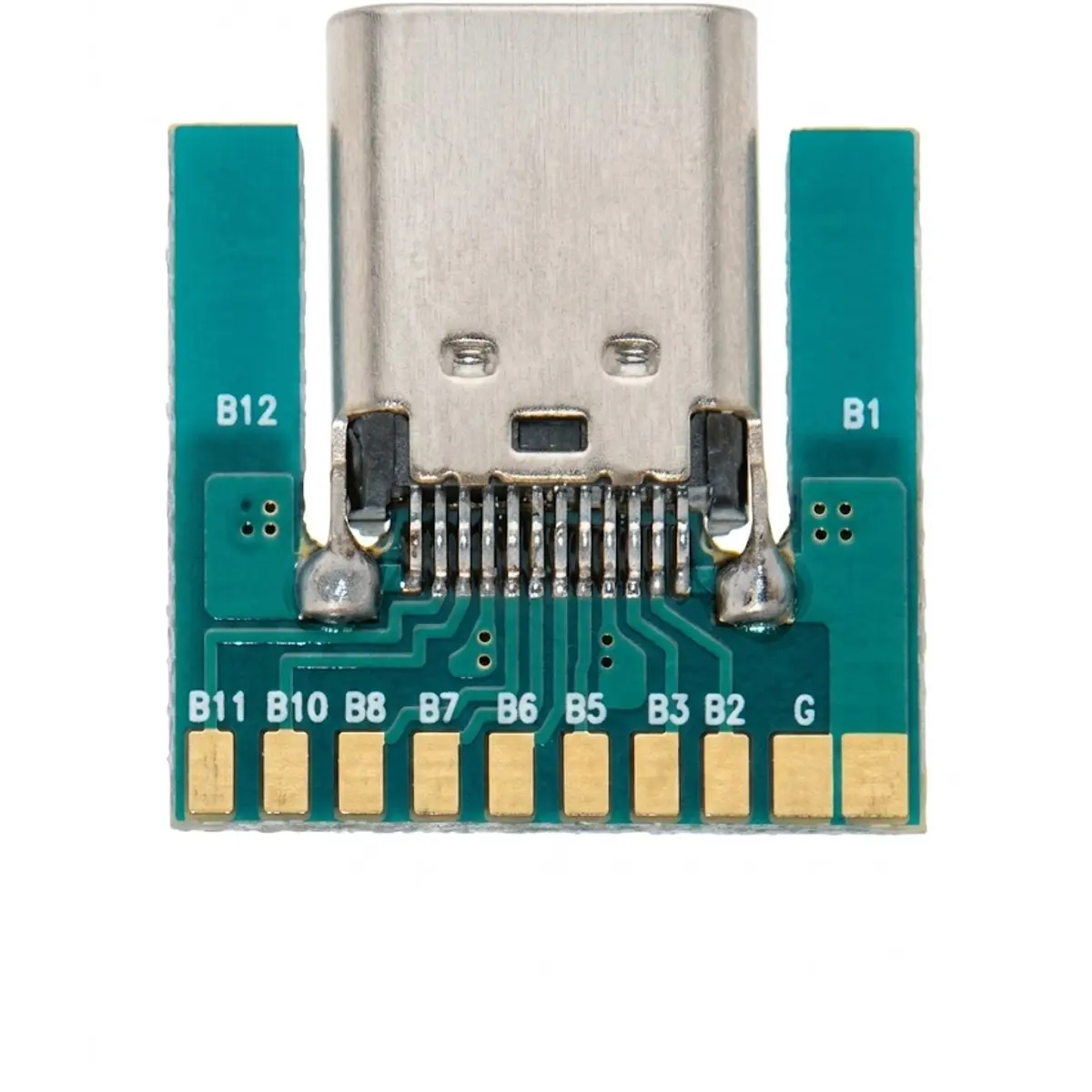

Esta placa adaptadora USB 3.1 Type-C é uma ferramenta concebida para simplificar o acesso a todos os sinais do conector USB-C em ambientes de teste e desenvolvimento.
Esta placa de derivação (breakout board) permite a medição, monitorização e depuração de sinais de dados de alta velocidade e protocolos de entrega de potência (Power Delivery).
É a solução ideal para engenheiros e entusiastas que necessitam de uma plataforma estável e organizada para validar a conformidade de cabos, testar periféricos ou implementar interfaces USB-C completas em protótipos complexos.
ESPECIFICAÇÕES
• Parâmetros de Interface
- Tipo de Conector
· USB 3.1 Type-C Fêmea
• Parâmetros Físicos
- Tipo de Placa
· Placa Adaptadora / Breakout Board
• Desempenho Técnico
- Compatibilidade de Norma
· USB 3.1 High Speed e Power Delivery (PD)
- Material da PCB
· Fibra de vidro de alta densidade
NOTAS
• Pinagem Integral: Como esta placa expõe os pinos da norma USB-C, os pontos de contacto estão muito próximos. Utiliza pontas de prova finas para evitar curtos-circuitos acidentais entre pinos de dados e alimentação durante os testes.
• Orientação de Sinais: Devido à natureza reversível do conector Type-C, lembra-te que certos sinais (como as linhas CC1/CC2) mudam de função dependendo da orientação do cabo. Verifica sempre o diagrama de pinagem USB-C oficial ao interpretar as leituras.
• Manuseamento Mecânico: Ao inserir ou remover cabos nos conectores da placa, segura a PCB pelas extremidades ou fixa-a a uma superfície estável para evitar stress mecânico nas soldaduras dos conectores SMD.
• Limites de Tensão e Corrente: Embora a placa suporte os protocolos de Power Delivery, certifica-te de que as tuas ligações externas e fios de teste têm a secção adequada para a corrente que pretendes monitorizar, evitando o sobreaquecimento das pistas da placa.
