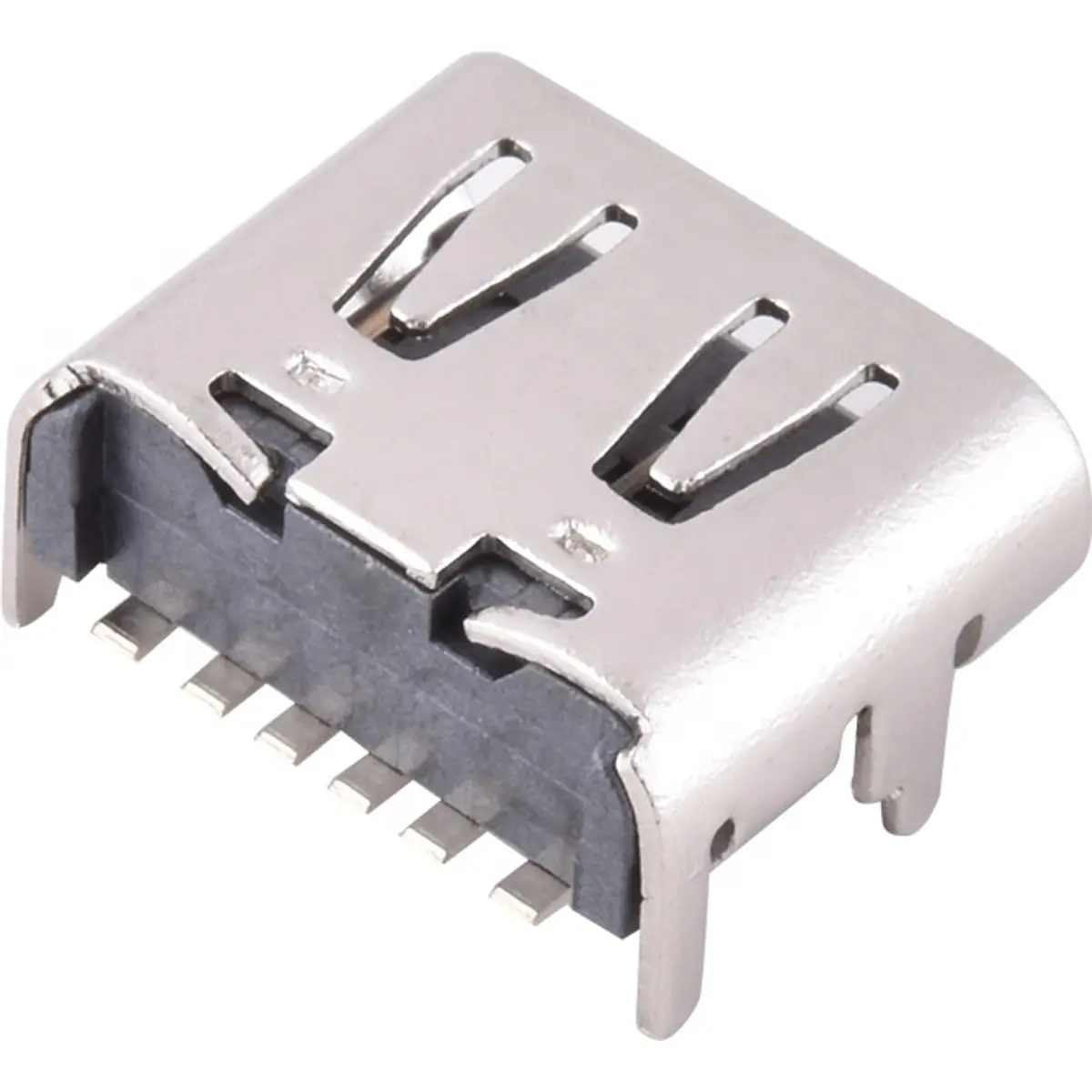

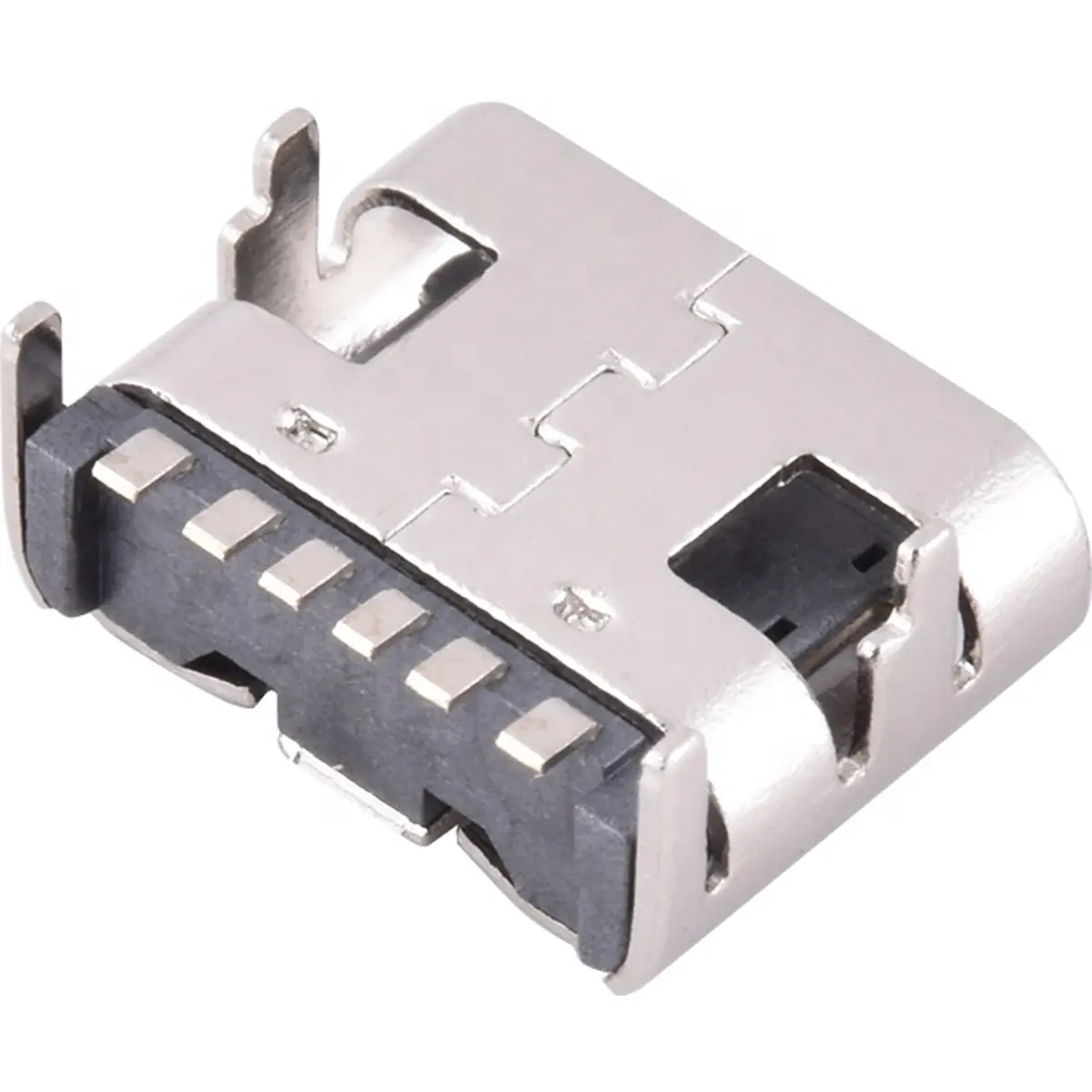

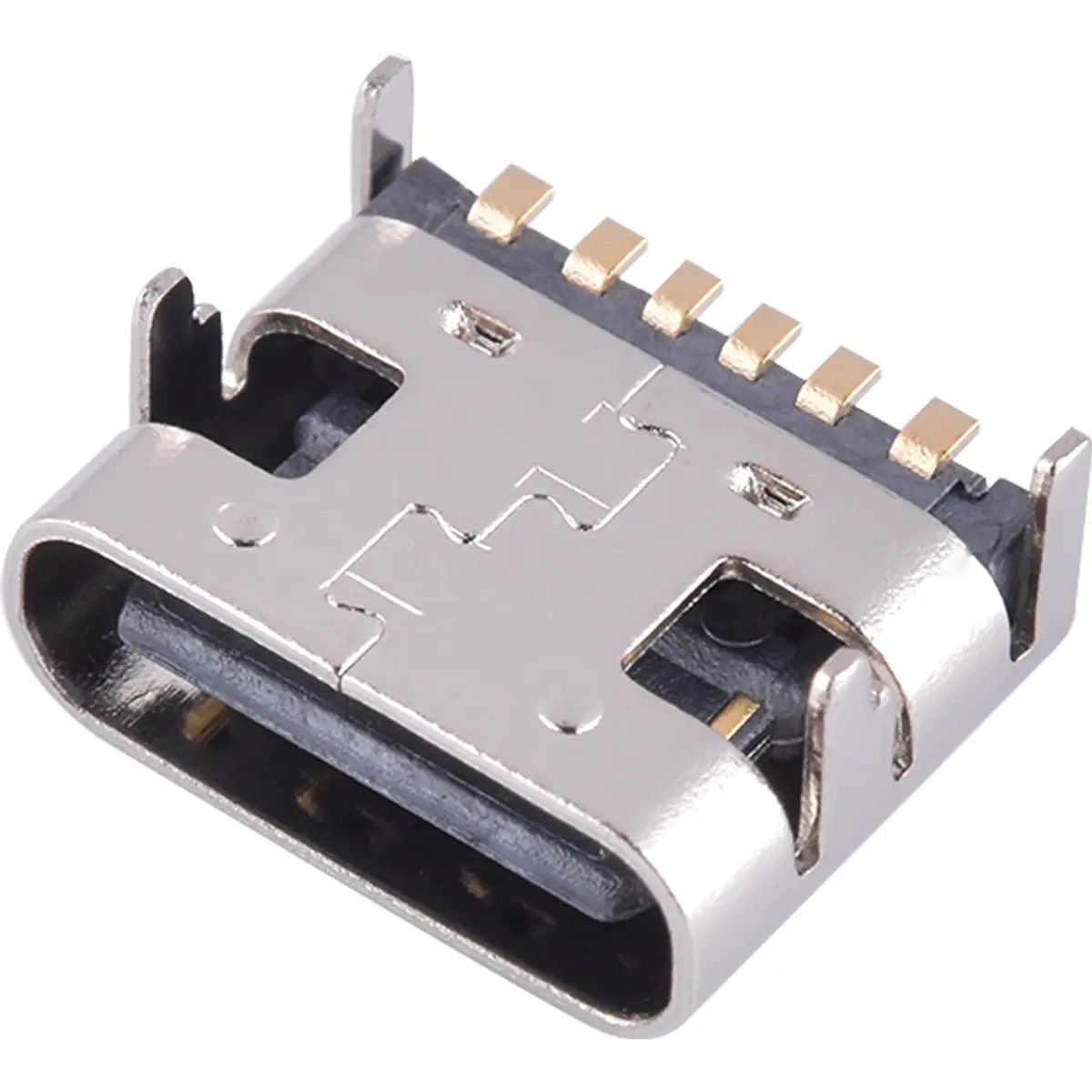

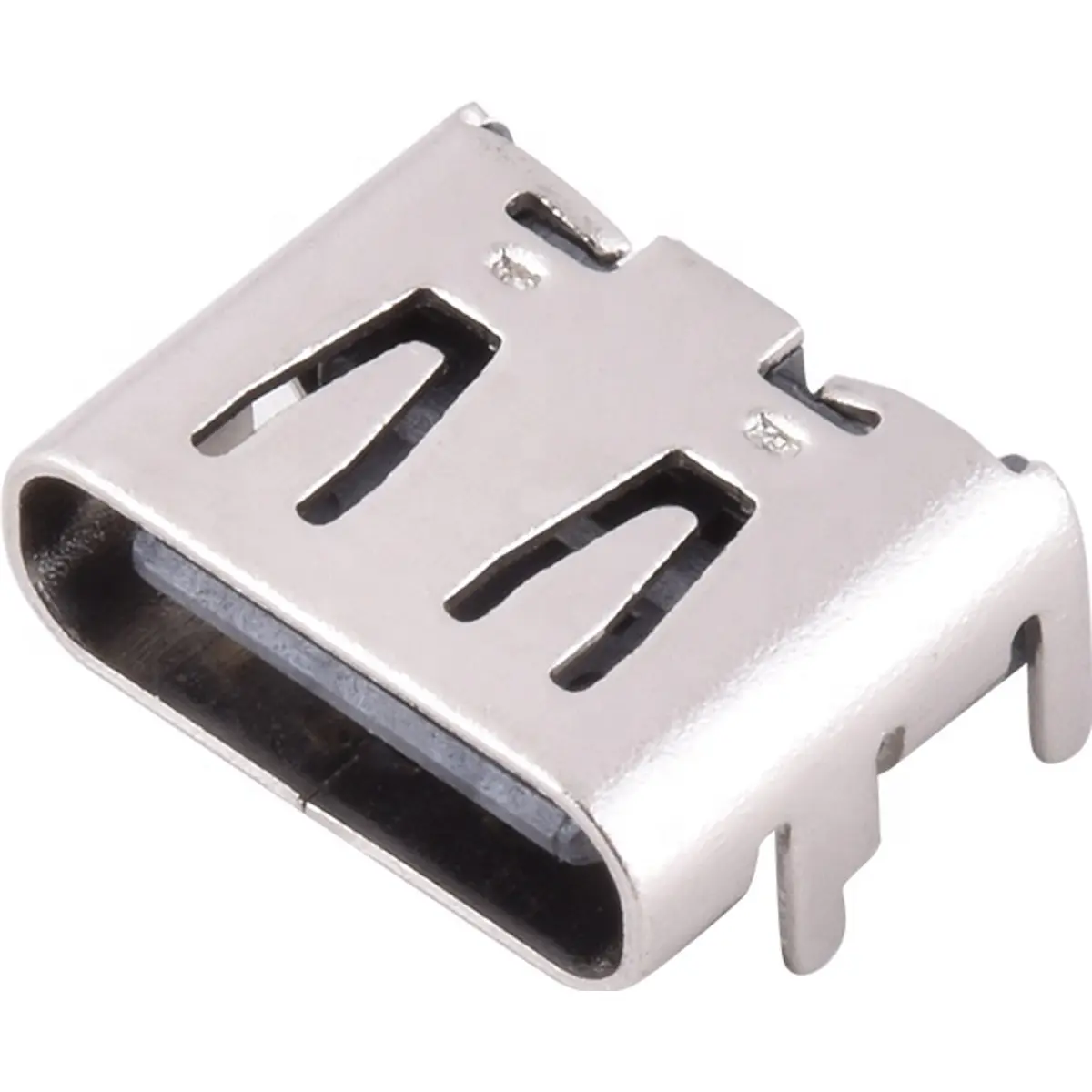

Este conector USB 3.1 Type-C fêmea de 6 pinos é um componente de montagem em superfície (SMD) de alta qualidade, equipado com 4 pés de fixação metálicos, este socket garante uma estabilidade mecânica superior na placa de circuito impresso (PCB), prevenindo danos causados pelo uso frequente e pela inserção de cabos.
PRINCIPAIS CARACTERÍSTICAS
- Tipo de conector: Tipo C
- Número de pinos: 6
- Terminais: PCB
- Tipo: USB Tipo-C
- Material: Cobre
- Número de portas: 1
- Género: Fêmea
- Instalação: USB
- Aplicação: PCB
ESPECIFICAÇÕES
- Pinos: 6P
- Características elétricas:
- Corrente avaliada: 3A
- Corrente avaliada (VBUS): 3A
- Tensão avaliada: 30V AC/DC máximo
- Resistência de isolamento: 100MΩ mínimo
- Resistência de contacto: 50mΩ máximo
- Características mecânicas e materiais:
- Moldagem interna: LCP 94V-0 Preto
- Durabilidade: 10000 ciclos
- Temperatura:
- Temperatura de operação: -40℃ a +85℃
- Temperatura ambiente: -55°C a +85°C
CONTEÚDO DA EMBALAGEM
- Conector fêmea USB Tipo-C SMD 6 pinos ×1
Notas
• Reforço de Soldadura: Para garantir a longevidade do componente, certifica-te de que os 4 pés de fixação estão bem soldados aos orifícios de suporte da PCB. Isto impede que a força de inserção do cabo arranque os pinos de sinal SMD.
• Limitação de Pinos: Este modelo de 6 pinos é focado principalmente em alimentação e carregamento básico. Não suporta protocolos de dados USB 3.0/3.1 de alta velocidade nem saída de vídeo, devido à ausência dos pinos de dados diferenciais completos.
• Processo de Soldadura SMT: Devido ao tamanho reduzido dos pinos, recomenda-se a utilização de pasta de solda e ar quente ou um ferro de soldar de ponta agulha para evitar pontes de solda entre os contactos.
• Polaridade e Configuração: Verifica sempre o mapeamento dos pinos (VBUS e GND) antes de alimentar o circuito, garantindo que a resistência de configuração necessária para o protocolo USB-C está presente no design da tua PCB.
