Esta placa de teste USB Type-C fêmea de dupla face é uma ferramenta essencial para o diagnóstico, teste e prototipagem de interfaces USB-C de alto desempenho.
Concebida com uma configuração de 24 pinos, permite o acesso total a todas as linhas de sinal do conector, incluindo dados de alta velocidade e entrega de potência (Power Delivery).

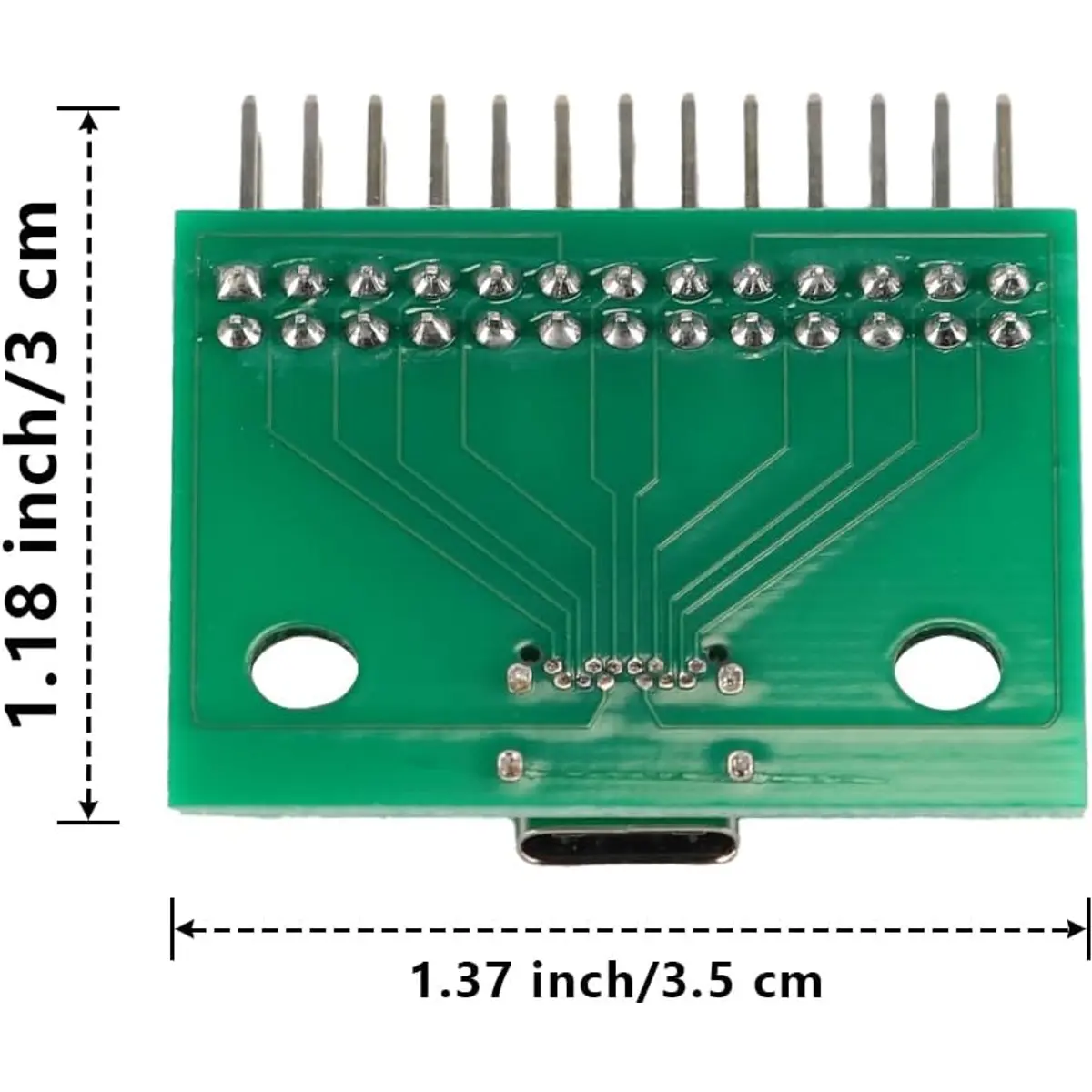

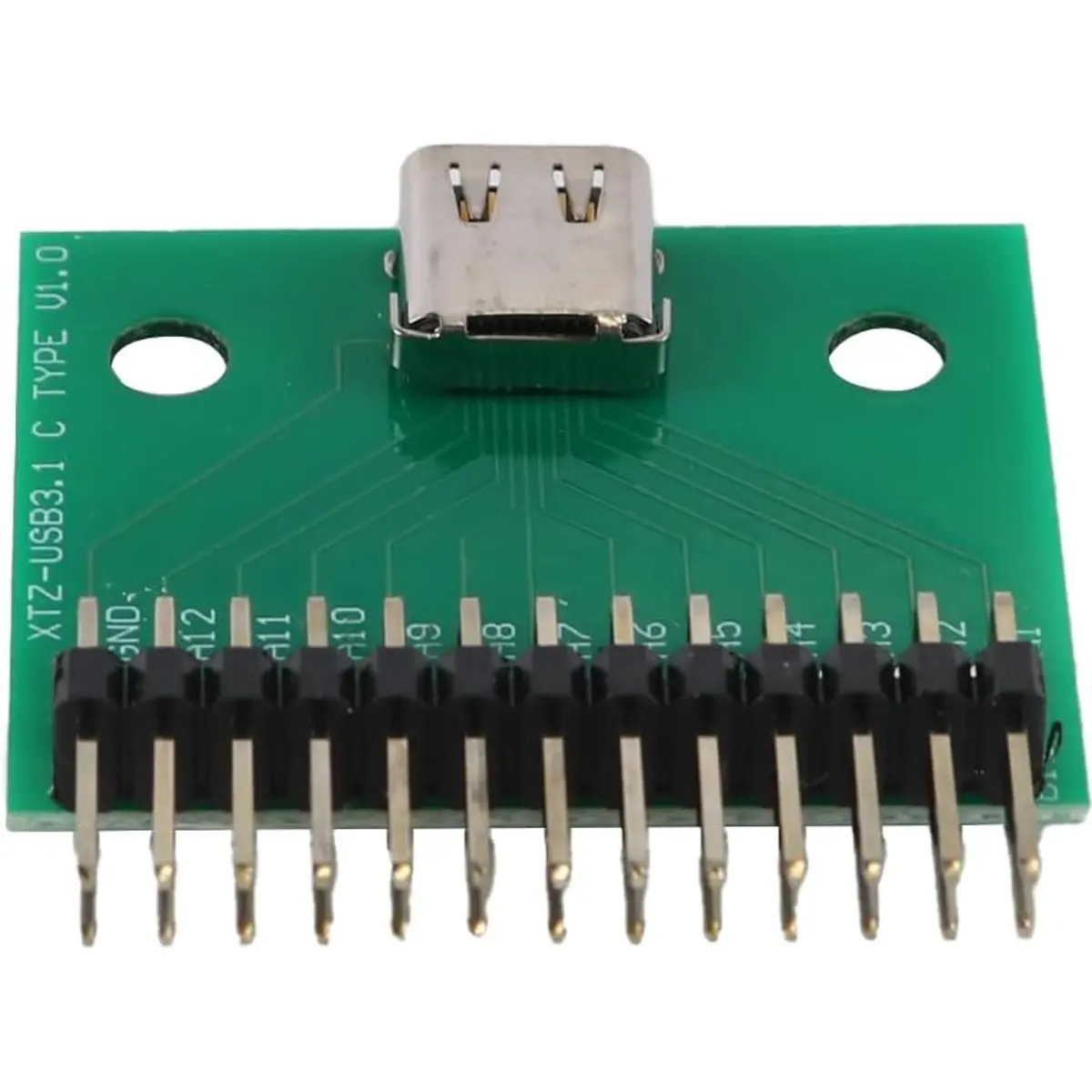

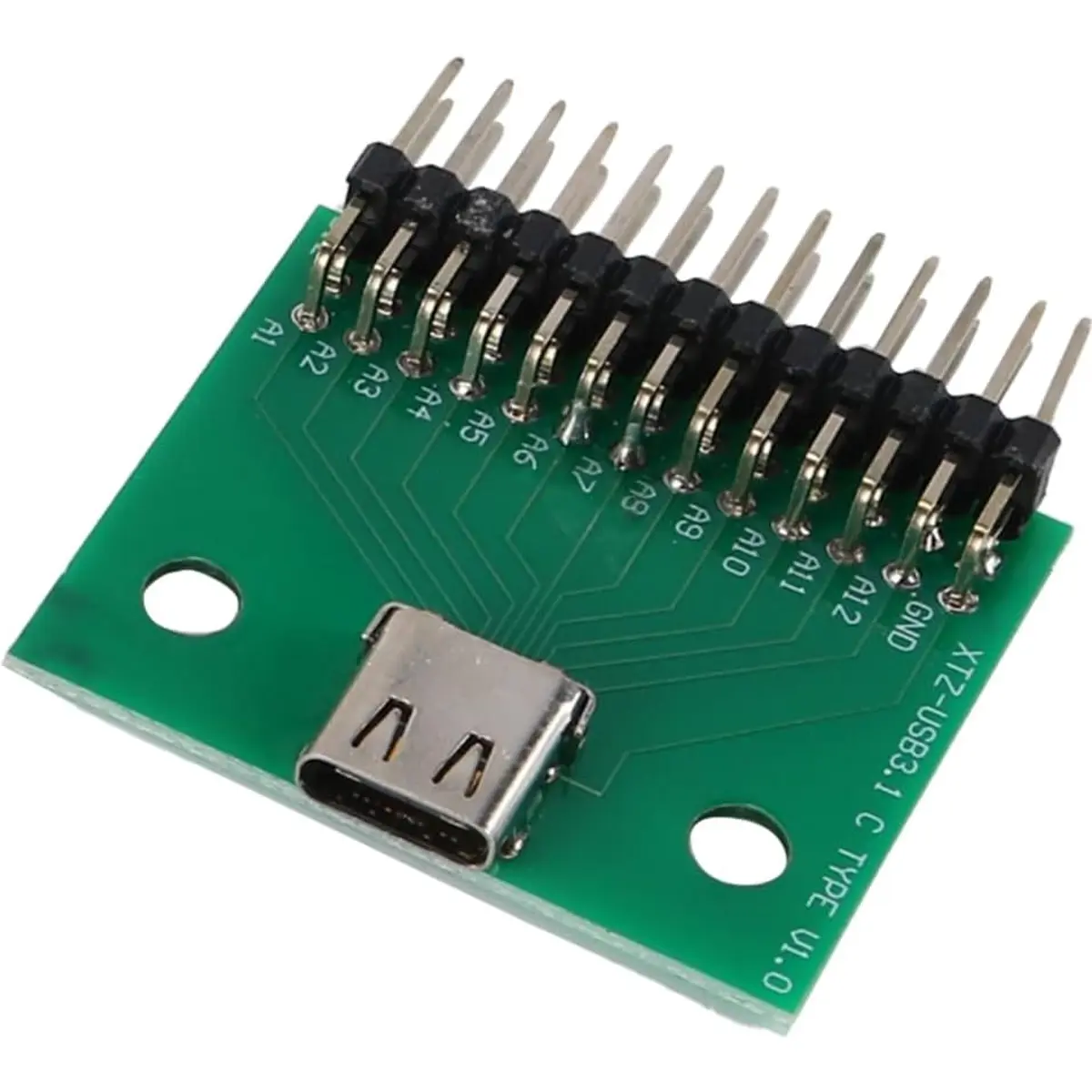

A sua construção de dupla face com pinos de saída dispostos de forma clara facilita a medição com multímetros ou osciloscópios, tornando-a ideal para engenheiros e técnicos que necessitam de validar a integridade de sinais e a conformidade de cabos e dispositivos USB Type-C.
ESPECIFICAÇÕES
• Parâmetros de Interface
- Tipo de Conector
· USB Type-C Fêmea (Socket)
- Configuração de Pinos
· 24 Pinos (Full Pinout)
• Parâmetros Físicos
- Tipo de Placa
· Placa de teste "Breakout" de dupla face
- Espaçamento de Pinos
· Passo padrão para integração em circuitos
• Desempenho e Materiais
- Material de Base
· Fibra de vidro FR-4
- Funcionalidades Técnicas
· Suporte para USB 3.1, PD e transmissão de dados de alta velocidade
NOTAS
◆ Mapeamento de 24 Pinos: Devido à alta densidade de pinos, tem extremo cuidado ao efetuar medições ou soldaduras para evitar curtos-circuitos entre os contactos adjacentes, o que pode danificar o equipamento de teste ou o dispositivo ligado.
◆ Suporte Power Delivery (PD): Esta placa permite a passagem de tensões elevadas (até 20V em perfis PD). Garante que os componentes ligados aos pinos VBUS suportam a tensão negociada pelo controlador USB-C.
◆ Reversibilidade: Como se trata de uma placa de dupla face projetada para testes, verifica sempre se o sinal que estás a medir corresponde ao lado correto da placa, especialmente nas linhas CC (Configuration Channel) e diferenciais de dados.
◆ Estabilidade de Sinal: Para testes de dados de alta velocidade, utiliza cabos de ligação o mais curtos possível a partir da placa de teste para minimizar a introdução de ruído e garantir leituras precisas.
