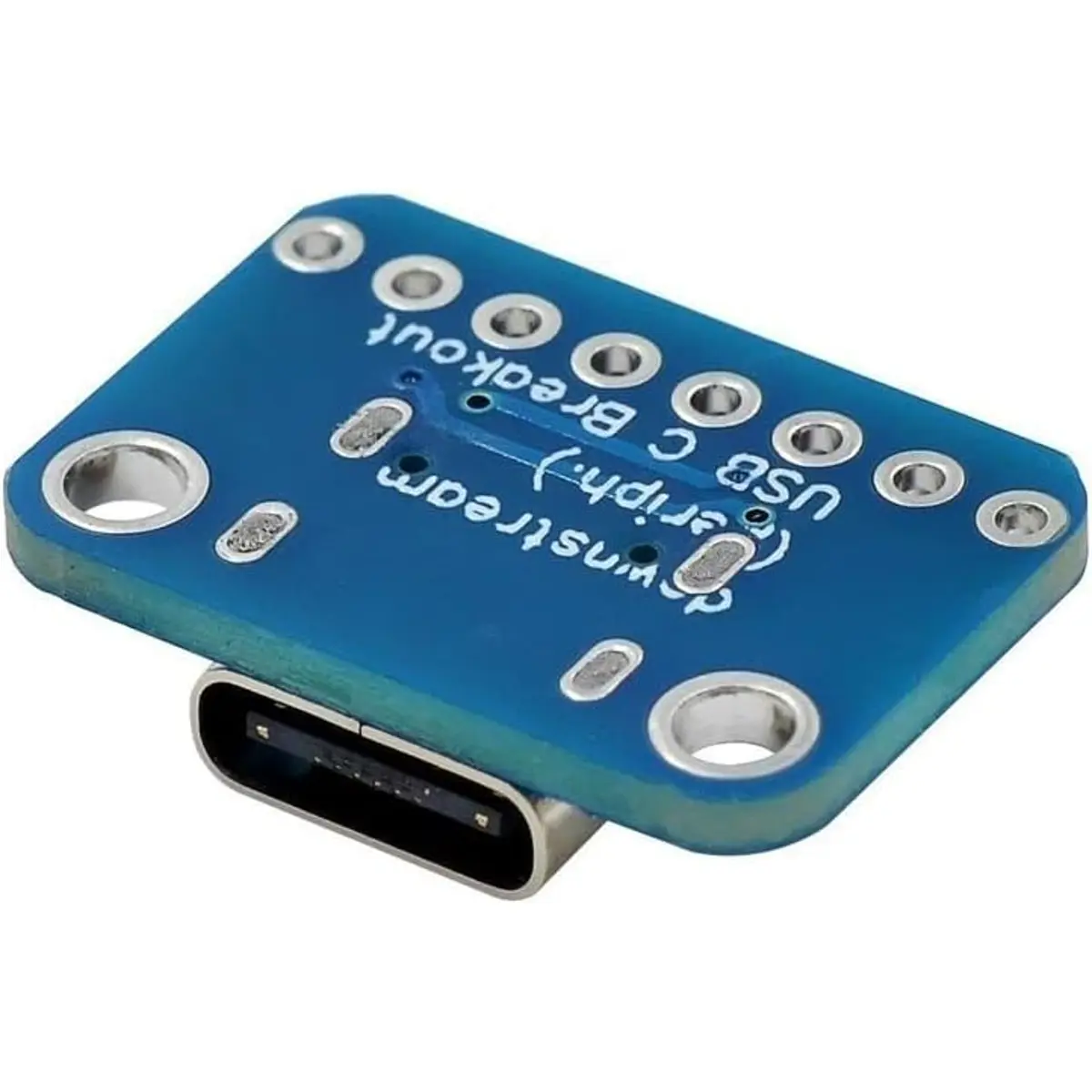

Placa Adaptadora USB Tipo-C

Esta placa adaptadora USB Type-C é a solução ideal para simplificar a integração de ligações USB-C em projetos de prototipagem e desenvolvimento de hardware.

Com pinos pré-soldados num passo padrão de 2,54 mm, esta placa "breakout" permite um acesso direto e seguro aos sinais de alimentação e dados do conector Type-C.


ESPECIFICAÇÕES

• Parâmetros de Interface
  - Tipo de Conector
    · USB Type-C Fêmea
  - Número de Pinos
    · 6 Pinos acessíveis (VBUS, GND, CC1, CC2, D+, D-)
• Parâmetros Físicos
  - Dimensões da Placa
    · Design compacto de face única
  - Espaçamento entre Pinos (Pitch)
    · 2,54 mm
• Material e Construção
  - Placa de Circuito
    · FR-4 de alta qualidade com acabamento resistente

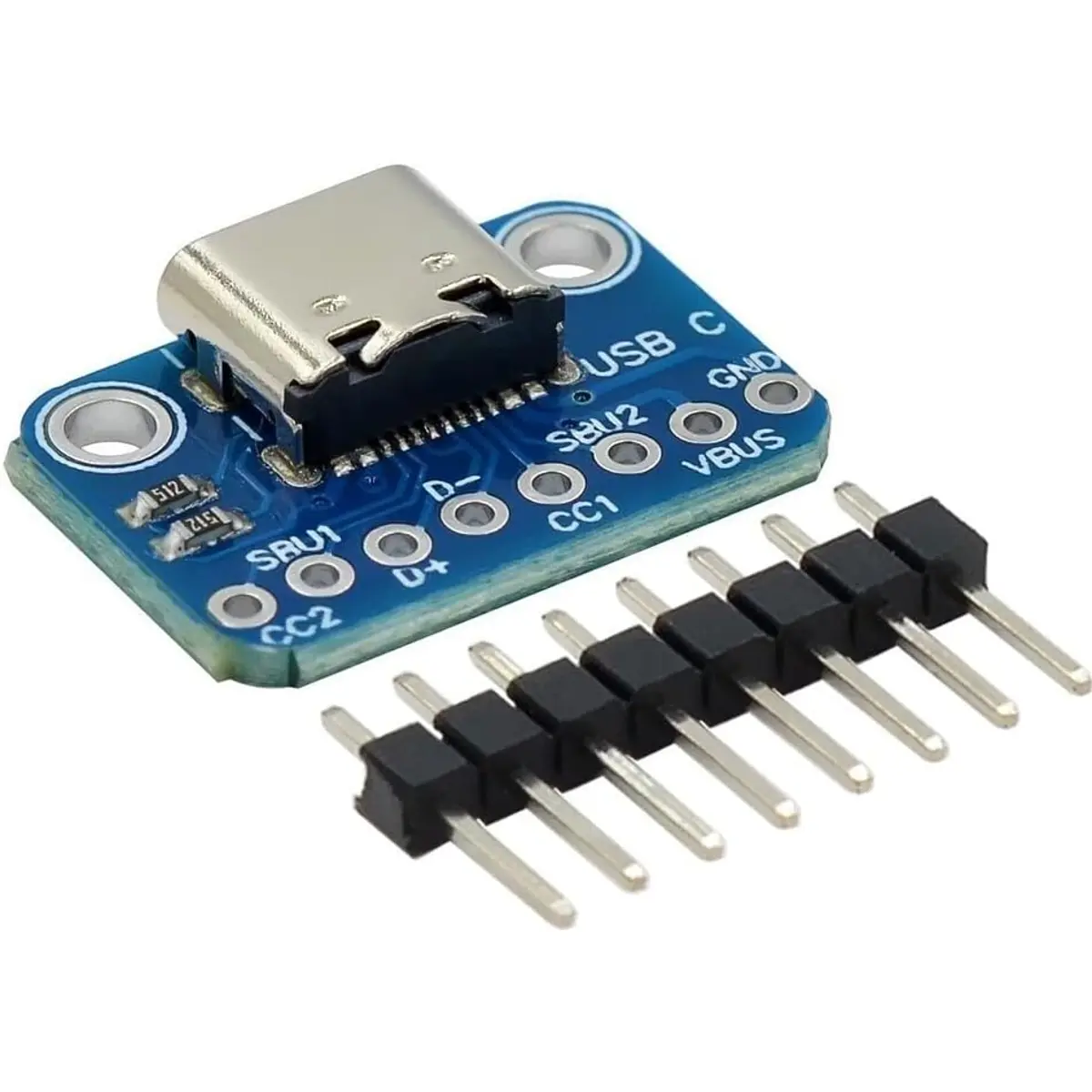

CONFIGURAÇÃO DOS PINOS (PINOUT)

• Pinos de Alimentação
- VBUS
· Entrada/Saída de alimentação positiva (normalmente +5V DC).
- GND
· Terra/Referência negativa do circuito.

• Pinos de Dados
- D+ (Data Positive)
· Linha de dados positiva para comunicação USB 2.0.
- D- (Data Negative)
· Linha de dados negativa para comunicação USB 2.0.

• Pinos de Configuração de Canal
- CC1 (Configuration Channel 1)
· Utilizado para detetar a orientação do cabo e negociar a potência (Power Delivery).
- CC2 (Configuration Channel 2)
· Segunda linha de configuração para garantir o funcionamento reversível do conector.


NOTAS

• Identificação de Sinais: Verifica cuidadosamente as etiquetas dos pinos (VBUS para positivo, GND para terra) antes de efetuar qualquer ligação. Uma inversão na alimentação pode danificar permanentemente o teu projeto.

• Configuração de Carregamento: Os pinos CC1 e CC2 são utilizados para a deteção do dispositivo e configuração da potência. Se estiveres a desenhar um projeto que requer alimentação via USB-C, garante que estes pinos estão corretamente configurados conforme a norma USB.

• Manuseamento do Conector: Embora o conector Type-C seja robusto, evita aplicar força lateral excessiva ao inserir ou remover cabos enquanto a placa não estiver fixada mecanicamente, para prevenir o levantamento das pistas de cobre.

• Limites de Corrente: Certifica-te de que a corrente exigida pelo teu circuito não excede a capacidade física das pistas da placa adaptadora e do cabo USB utilizado.

◆ Para Carregamento Simples: Se apenas precisas de alimentar o teu projeto, liga o VBUS ao positivo do teu circuito e o GND ao negativo.
◆ Para Deteção de Fonte (5V): No padrão USB-C, para que um carregador "inteligente" (como o de um telemóvel moderno) forneça energia, muitas vezes é necessário colocar uma resistência de 5.1kΩ entre o pino CC1 e o GND (e opcionalmente no CC2). Sem isto, alguns carregadores USB-C para USB-C podem não libertar tensão.
◆ Transmissão de Dados: Se fores usar a placa para transferir dados, tenta manter os fios ligados aos pinos D+ e D- o mais curtos e próximos possível um do outro para evitar interferências.
