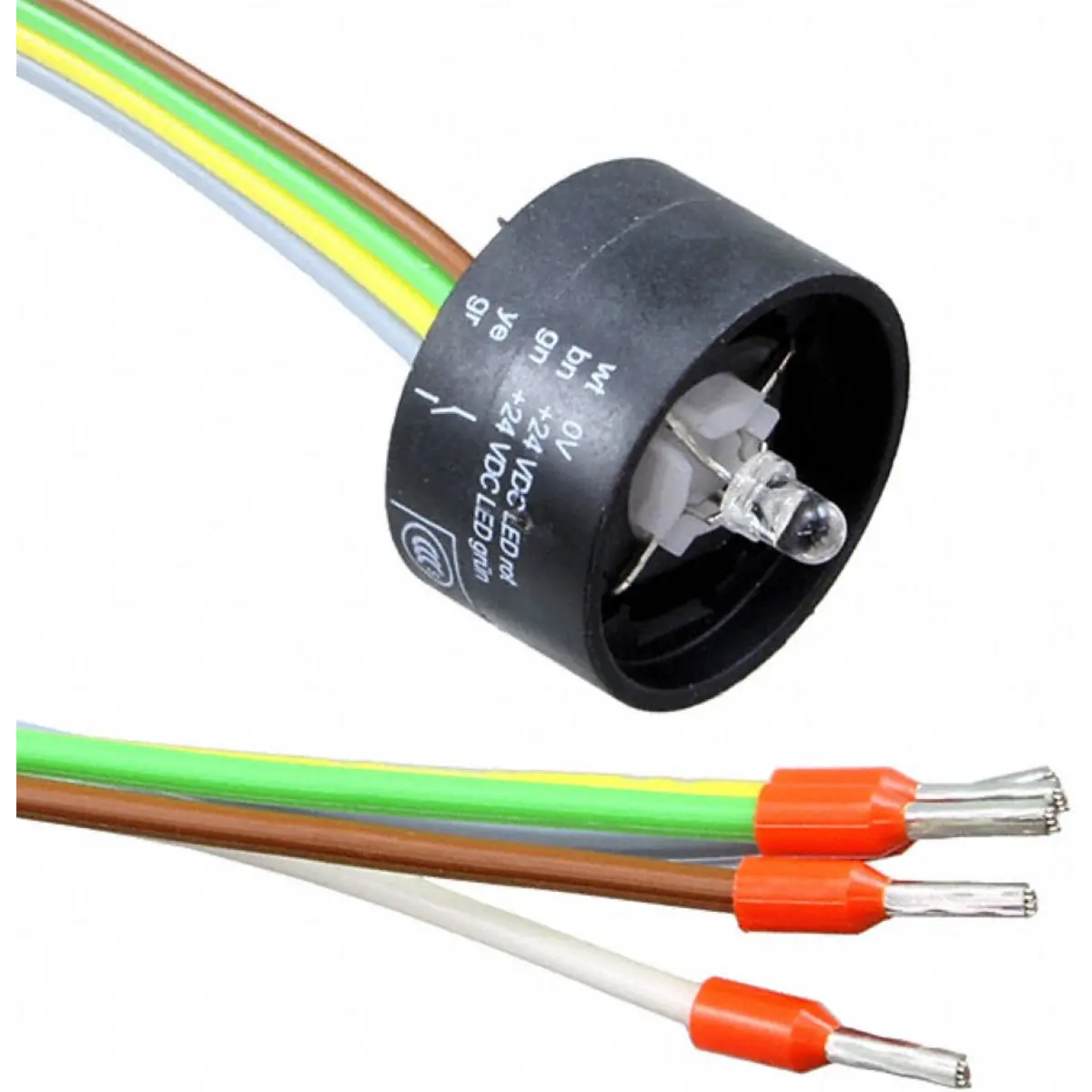

O elemento de comutação EAO 84-8515.8640 é um módulo de contacto de curso curto concebido para aplicações profissionais de interface homem-máquina, onde são exigidas elevada fiabilidade, resposta tátil precisa e longa vida útil. Equipado com sistema snap-action de dois pontos de contacto independentes e LED bicolor integrado, assegura comutação segura mesmo em cargas muito reduzidas.
Este elemento integra contacto normalmente aberto (1 NO) com terminação por fios com conector (Wire Leads with Connector), sendo indicado para montagem em PCB e compatível com soluções modulares da Série 84. A construção robusta e os contactos em prata com banho de ouro garantem desempenho elétrico estável ao longo de, pelo menos, 1 milhão de ciclos de operação.
ESPECIFICAÇÕES
• Tipo de contacto
- 1 NO (normalmente aberto)
• Sistema de comutação
- Elemento de curso curto
- Sistema snap-action com dois pontos de contacto independentes
- Funcionamento tátil
• Características elétricas
- Tensão de comutação: até 42 V AC/DC
- Corrente de comutação: até 100 mA
- Potência máxima: 2 W
- Tensão nominal de funcionamento: 24 V DC ±10 %
- Corrente nominal de funcionamento: 10 mA
- Rigidez dielétrica: 500 VAC, 50 Hz, 1 minuto (DIN IEC 60512-2)
- Capacidade nominal: 42 V AC/DC @ 0,1 A
• Iluminação
- LED bicolor (vermelho/verde)
- LED e resistência integrados
- Variações de luminosidade e comprimento de onda possíveis devido ao processo de fabrico dos LED
• Material e contactos
- Material do corpo: plástico
- Material dos contactos: prata com banho de ouro

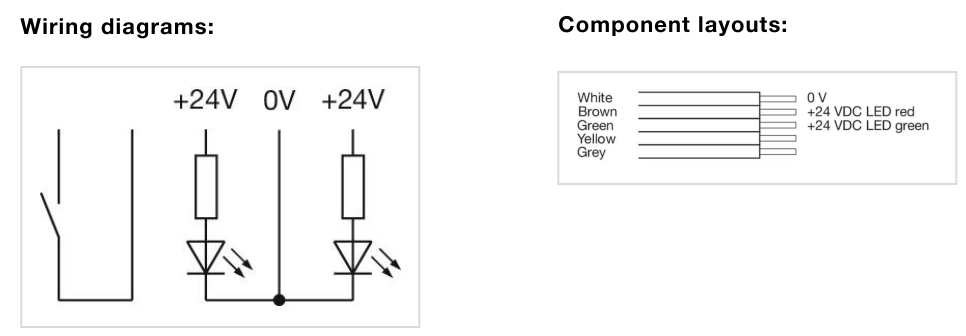

• Interface elétrica
- Terminação: fios com conector (Wire Leads with Connector)
- Comprimento de cabo (versão standard): 300 mm
- Opções sob consulta: personalização de cabo e conectores
- Na versão totalmente selada (IP67 traseiro), o conjunto de iluminação não pode ser separado do atuador
• Características mecânicas
- Força de atuação: 4,5 N ±1 N (medida na lente)
- Curso de atuação: aprox. 0,5 mm
- Vida mecânica: ≥ 1 milhão de ciclos
- Peso: aprox. 0,01 kg
• Grau de proteção
- IP40 (lado traseiro, versão standard)
- IP67 (lado traseiro, versão totalmente selada, com atuador montado)
• Condições ambientais
- Temperatura de funcionamento: –25 °C a +70 °C
- Temperatura de armazenamento: –40 °C a +85 °C
- Resistência ao choque: máx. 100 m/s², 3 eixos (EN IEC 60068-2-27)
- Resistência à vibração: máx. 50 m/s² de 10 a 500 Hz, 10 ciclos, 3 eixos (EN IEC 60068-2-6)
• Conformidade
- Compatível com REACH
- Conforme RoHS
NOTAS
• Para cargas indutivas (relés, motores DC, solenóides), recomenda-se a utilização de um díodo de roda livre em paralelo com a carga, instalado o mais próximo possível desta, de forma a proteger os contactos contra picos de tensão.
• O elemento de comutação não é estanque na versão standard; devem ser evitadas infiltrações de fluxo de solda, agentes de limpeza ou verniz no interior do componente.
• Parâmetros de soldadura por onda: temperatura máxima no lado de soldadura 250 °C durante 3 s; temperatura máxima no lado do componente 120 °C.
• Soldadura manual: temperatura máxima da ponta 320 °C durante 3 s (IEC 60068-2-20).
• O melhor nível de iluminação é obtido com lente de alumínio com ponto luminoso (referências 84-7215.x00 e 84-7211.x00).
• Para desmontagem do flange de montagem é necessária a ferramenta específica EAO 84-998.
