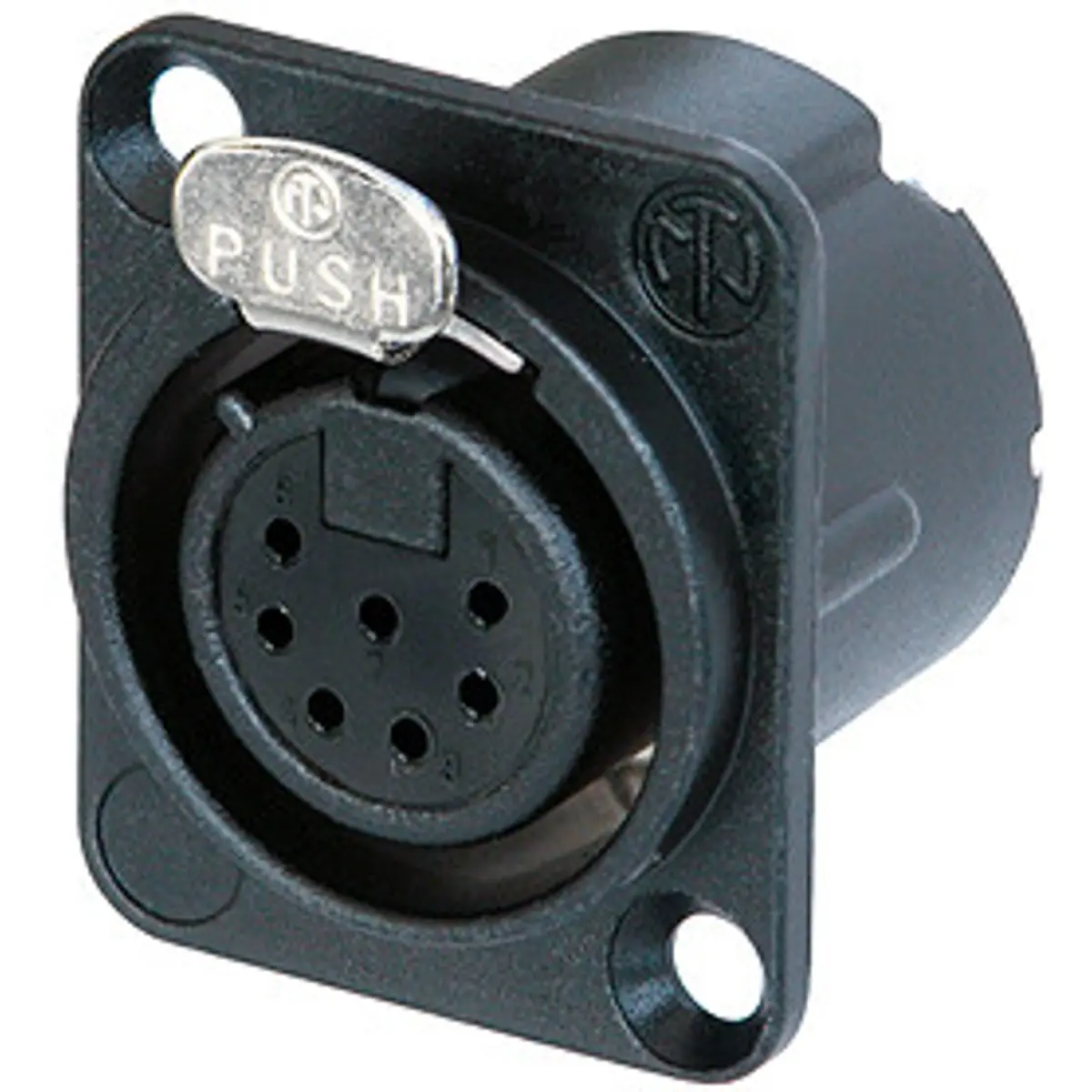

Neutrik NC7FD-LX-B - Ficha Cannon (XLR) 7 pinos fêmea para painel

Ficha fêmea de 7 pinos, com copos de solda, carcaça metálica preta e contactos em ouro.

A série DLX apresenta uma carcaça compacta totalmente em metal, com um engenhoso contacto de terra duplex, que oferece excelente proteção e blindagem contra RF.

Produto
- Título: NC7FD-LX-B
- Tipo de Conexão: XLR
- Género: fêmea

Eléctrico
- Capacitância entre contactos: ≤ 9 pF
- Resistência de contacto: ≤ 5 mΩ
- Resistência dieléctrica: 1,5 kVdc
- Resistência de isolamento: > 10 GΩ (inicial)
- Corrente nominal por contacto: 5 A
- Tensão nominal: < 50 V

Mecânico
- Força de inserção: ≤ 20 N
- Força de retirada: ≤ 20 N
- Vida útil: > 1000 ciclos de acoplamento
- Seção de fio: max. 1.0 mm²
- Seção de fio: max. 18 AWG
- Ligação: contactos soldados
- Dispositivo de bloqueio: bloqueio por fecho
- Forma do chassi: D

Material
- Revestimento de contactos: 2 µm Au sobre 2 µm Ni
- Contactos: Latão (CuZn39Pb3)
- Inserto: Poliamida (PA 6.6 30 % GR)
- Elemento de bloqueio: Aço Ck67
- Carcaça: Zamak (ZnAl4Cu1)
- Revestimento da carcaça: Preto KTL

Ambiental
- Inflamabilidade: UL 94 HB
- Conformidade com normas: IEC 61076-2-103
- Classe de protecção: IP 40
- Soldabilidade: Cumpre com IEC 68-2-20
- Faixa de temperatura: -30 °C a +80 °C

Transferências

• Desenho NC7FD-LX
• Arquivo 3D NC7FD-LX
