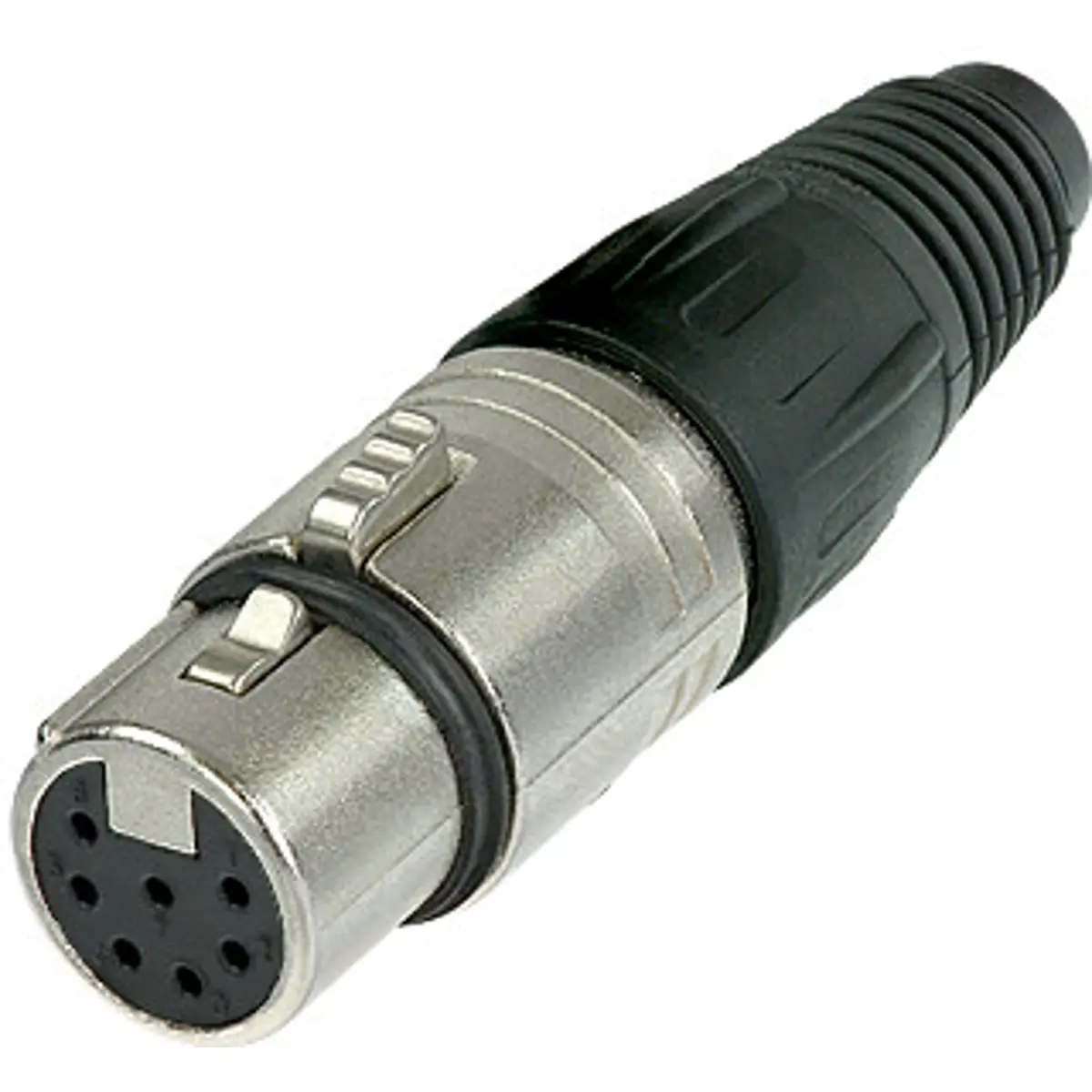

Neutrik NC7FX - Ficha Cannon (XLR) fêmea 7 pinos para soldar cabo

Conector de cabo fêmea de 7 pinos, corpo em níquel e contactos em prata.

O conector de cabo XLR "padrão da indústria", fácil de montar com apenas 4 peças e sem parafusos. Design compacto com carcaça robusta em alumínio fundido, inserto de plástico rígido reforçado com fibra de vidro e alívio de tensão do tipo garra para uma fixação segura de todos os cabos.

Produto
- Título: NC7FX
- Tipo de Conexão: XLR
- Género: fêmea

Eléctrico
- Capacitância entre contactos: ≤ 9 pF
- Resistência de contacto: ≤ 3 mΩ
- Resistência dieléctrica: 1,5 kVdc
- Resistência de isolamento: > 10 GΩ (inicial)
- Corrente nominal por contacto: 5 A
- Tensão nominal: < 50 V

Mecânico
- Diâmetro exterior do cabo: 3.5 - 8.0 mm
- Força de inserção: ≤ 20 N
- Força de retirada: ≤ 20 N
- Vida útil: > 1000 ciclos de acoplamento
- Seção de fio: max. 1.0 mm²
- Seção de fio: max. 18 AWG
- Ligação: contactos soldados
- Dispositivo de bloqueio: bloqueio por fecho

Material
- Protecção: Poliuretano
- Revestimento de contactos: 2 µm Ag sobre 2 µm Ni
- Contactos: Latão (CuZn39Pb3)
- Inserto: Poliamida (PA 6.6 30 % GR)
- Elemento de bloqueio: St3K32 (fecho) / Ck 67 (molde)
- Carcaça: Zamak (ZnAl4Cu1)
- Revestimento da carcaça: Níquel
- Alívio de tensão: Poliacetal (POM)

Ambiental
- Aprovações: UL
- Inflamabilidade: UL 94 HB
- Conformidade com normas: IEC 61076-2-103
- Classe de protecção: IP 40
- Soldabilidade: Cumpre com IEC 68-2-20
- Faixa de temperatura: -30 °C a +80 °C

Transferências

• Desenho NC7FX
