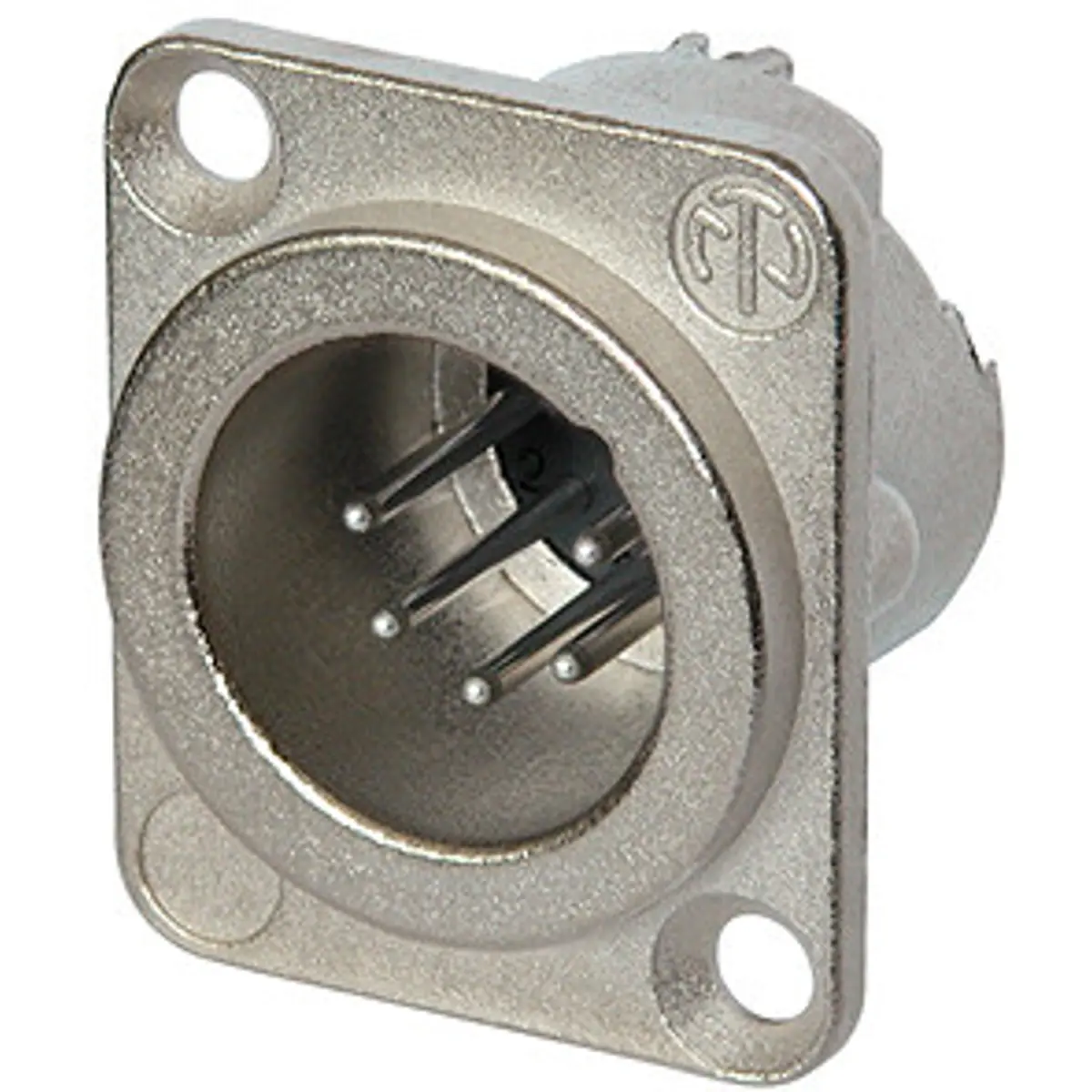

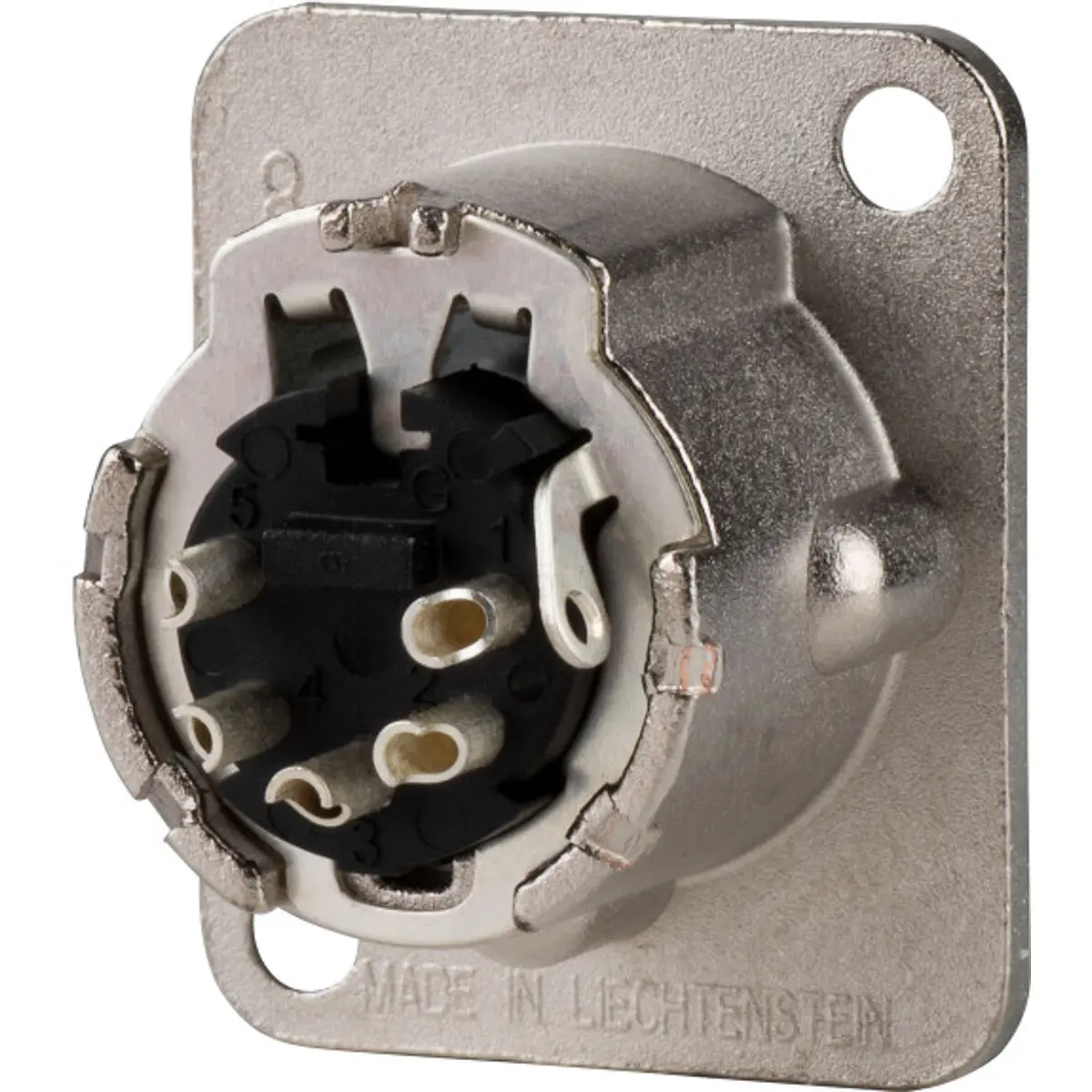

Neutrik NC5MD-LX - Ficha Cannon (XLR) 5 pinos macho para painel

Conetor macho de 5 pinos para painel, invólucro de níquel e contatos de prata.

A série DLX apresenta um invólucro metálico compacto com um engenhoso contato de terra duplex, oferecendo excelente proteção e blindagem contra RF (Radiofrequência).

Especificações:
- Ref.: NC5MD-LX
- Tipo de Conexão: XLR
- Gênero: macho

- Elétrico
- Capacitância entre Contatos: ≤ 7 pF
- Resistência de Contato: ≤ 5 mΩ
- Rigidez Dielétrica: 1,5 kVdc
- Resistência de Isolamento: > 10 GΩ (inicial)
- Corrente Nominal por Contato: 7,5 A
- Tensão Nominal: < 50 V

- Mecânico
- Força de Inserção: ≤ 20 N
- Força de Retirada: ≤ 20 N
- Vida Útil: > 1000 Ciclos de Acoplamento
- Tamanho do Fio: máx. 1.0 mm² (máx. 18 AWG)
- Conexão dos Fios: Contatos de Solda
- Dispositivo de Travamento: Travão de Encaixe
- Formato do Chassi: D

- Material
- Banho de Contato: 2 µm Ag sobre 2 µm Ni
- Contatos: Latão (CuZn35Pb2)
- Inserção: Poliamida (PA66)
- Elemento de Travamento: Aço Ck67
- Invólucro: Zinco fundido (ZnAl4Cu1)
- Banho do Invólucro: Níquel

- Ambiental
- Inflamabilidade: UL 94 V-0
- Conformidade com Padrões: IEC 61076-2-103
- Classe de Proteção: IP 40
- Soldabilidade: Conforme IEC 68-2-20
- Faixa de Temperatura: -30 °C a +80 °C
