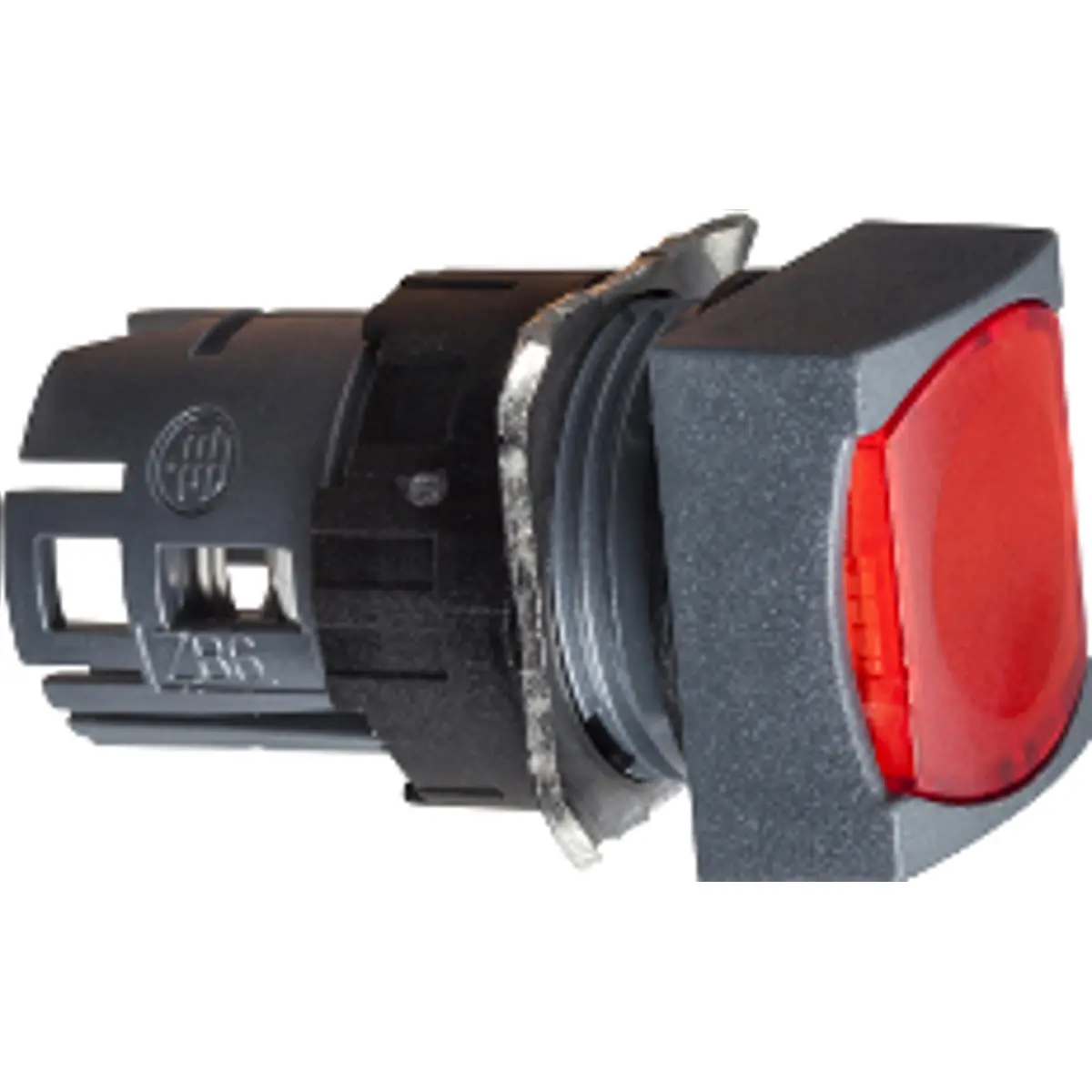

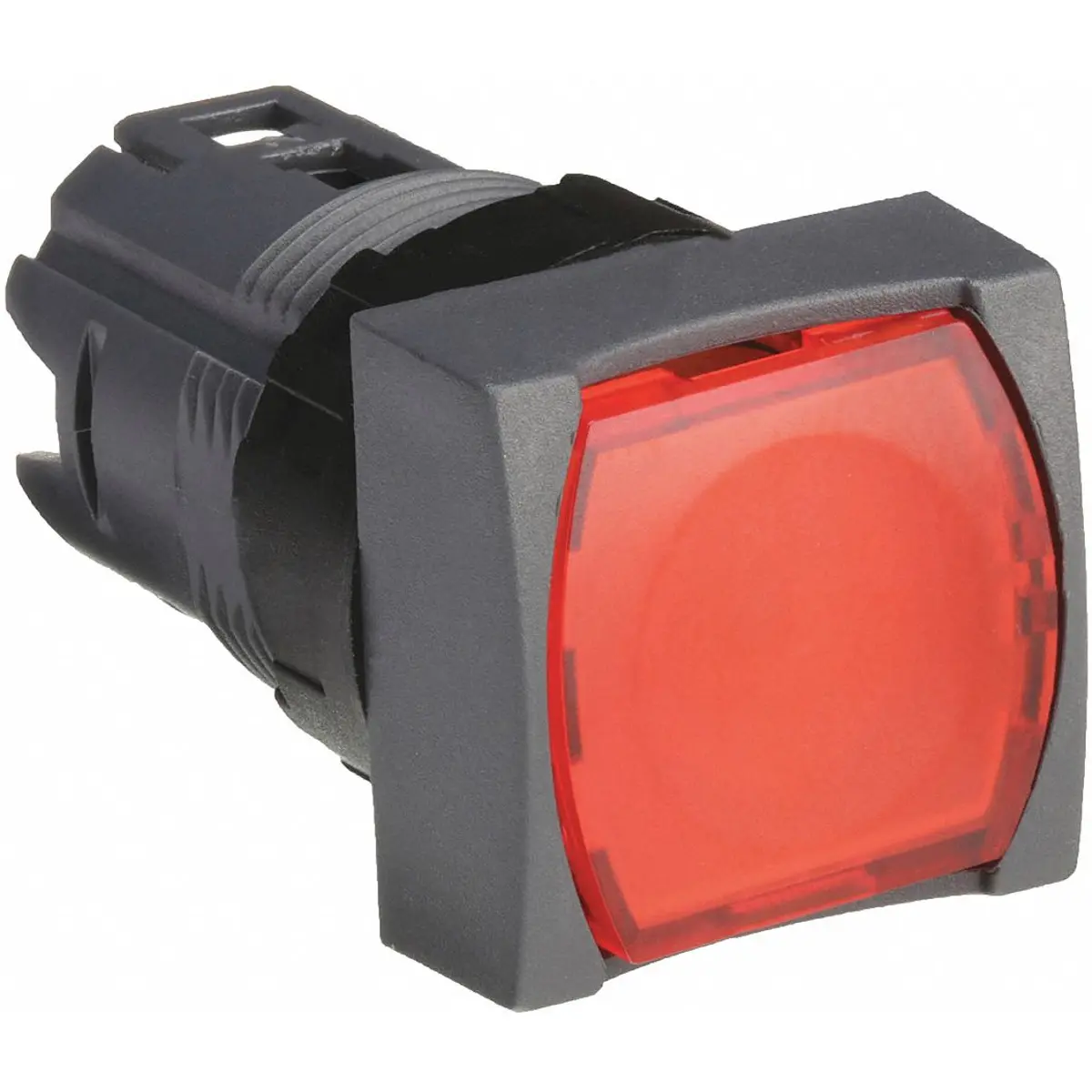

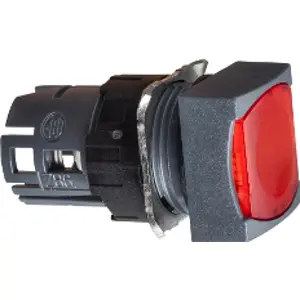

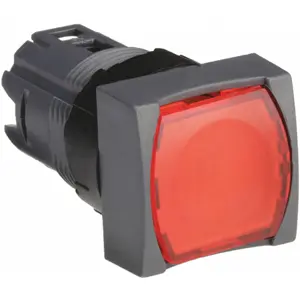

Cabeça de botão de pressão quadrada, com retorno por mola, vermelha, iluminável.
Compatível com módulos de iluminação de LED integral e de lâmpada incandescente.
Faz parte da gama de botões de pressão, interruptores e luzes piloto de plástico monolítico de ∅16mm Harmony XB6.
CARACTERÍSTICAS:
- Tipo de produto ou componente: Cabeça para botão de pressão iluminado
- Série: Harmony XB6
- Formato do botão: quadrado, c/ atuador encastrado (flush), sem marcações
- Material do aro da cabeça: plástico cinzento escuro
- Cor do atuador: Vermelho
- Tipo de atuador: com retorno por mola (de pressão)
- Diâmetro do furo de montagem: Ø16mm
- Temperatura do ar ambiente para operação: -25…70 °C
- Índice de proteção IP: IP65
- Tipo de módulos de iluminação compatíveis: LED integral de 12...24V
- Alguns dos artigos compatíveis:
· Blocos de contactos completos Faston c/ luz LED:
ZB6ZB11B, ZB6ZB31B, ZB6ZB51B,
ZB6ZB42B, ZB6ZB52B, ZB6ZB15B, ZB6ZB35B,...
· Blocos de contactos completos Faston p/ lâmpada incandescente:
ZB6ZH01B, ZB6ZH02B, ZB6ZH05B
· Aros de fixação: ZB6Y009, ZB6Y011
· Blocos de iluminação LED integral:
ZB6EB1B, ZB6EB3B, ZB6EB4B, ...
ZB6EG1B, ZB6EG3B, ZB6EG4B, ...
ZB6EM1B, ZB6EM3B, ZB6EM4B, ...
· Blocos de iluminação Neon: ZB6EG0B,ZB6EM0B
· Blocos de iluminação incandescente: ZB6EH0B
· Blocos de iluminação para PCB: ZB6EB1A, ZB6EB3A, ZB6EB4A, ZB6EH0A
· Blocos de contactos Faston: ZB6E1B, ZB6E1E, ZB6E2B, ZB6E2E
· Blocos de contactos PCB: ZB6E1A, ZB6E1D, ZB6E2A, ZB6E2D
Atenção! O módulo luminoso e os módulos de contatos devem ser pedidos separadamente.
Montagem com Body Bracket para PCB (ZB6Y011) e adaptador ZB6Y010:
Montagem direta em PCB com Body Bracket (ZB6Y011) e sem adaptador:
