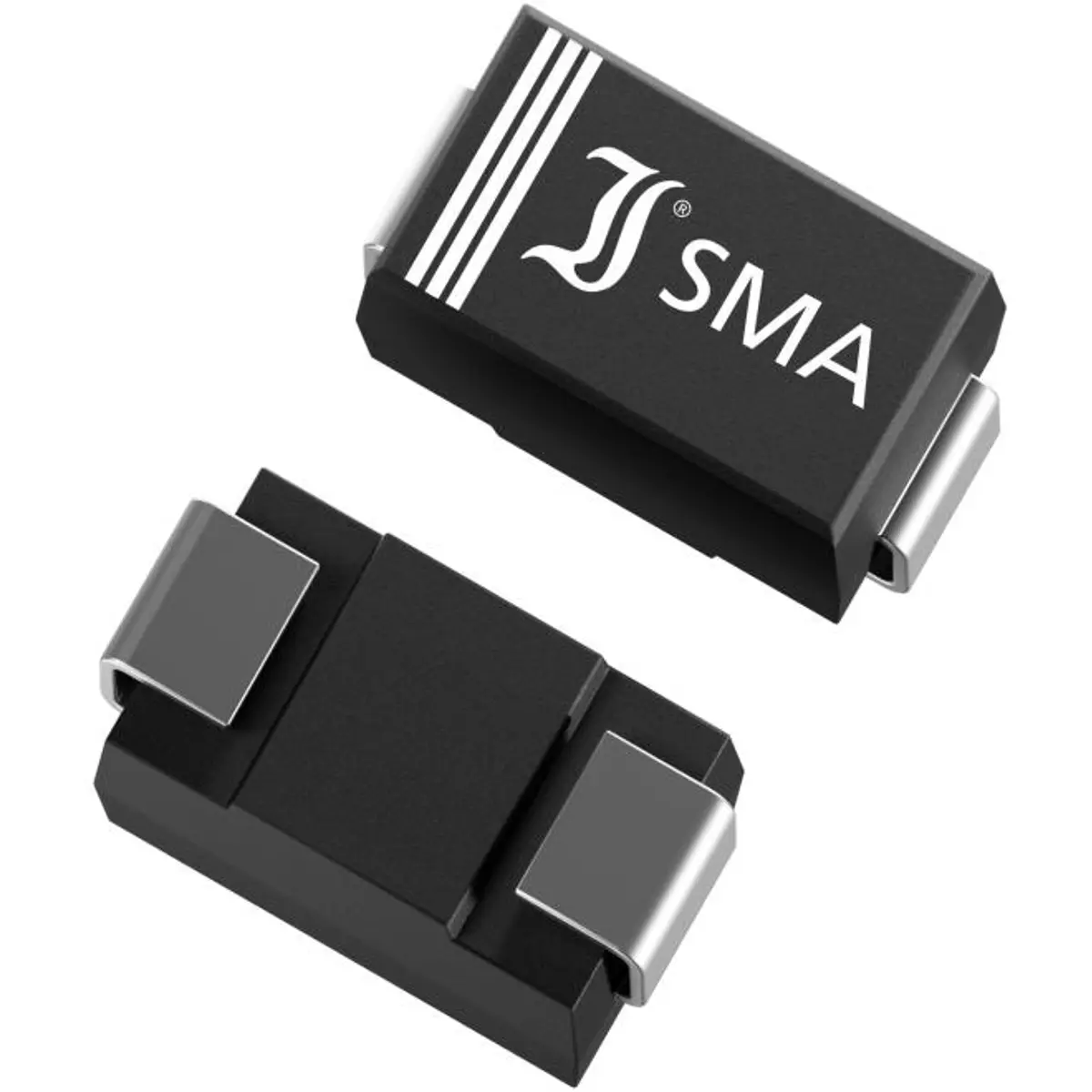

US1D - Diotec - Diodo retificador SMD

Díodo retificador SMD compacto com comutação ultrarrápida, ideal para circuitos que exigem alta eficiência e fiabilidade. Suporta até 200V e 1A, garantindo desempenho estável e proteção eficaz dos seus dispositivos electrónicos. Fácil de montar em superfície, perfeito para projetos profissionais.
REF
Em Stock (20 unidades) Entrega imediata
€ 0,20
/und
IVA Incluído à Taxa de 23%
Vendido em múltiplos de 5
Adicionar ao CarrinhoAdicionar ao Carrinho

ESPECIFICAÇÕES

  • Fabricante: Diotec Semiconductor
  • Tipo de díodo: retificador
  • Montagem: SMD
  • Estrutura do semicondutor: díodo único
  • Funcionalidades do dispositivo semicondutor: comutação ultrarrápida
  • Encapsulamento: SMA (~DO-214AC)
  • Tensões:
    • Tensão inversa de bloqueio (DC): 200V
    • Tensão inversa repetitiva de pico (VRRM): 200V
    • Tensão inversa de pico não repetitiva (VRSM): 200V
    • Tensão direta máxima (VF): inferior a 1V (a 1A)
  • Correntes:
    • Corrente de carga: 1A
    • Corrente média direta retificada (IFAV): 1A
    • Corrente direta repetitiva de pico (IFRM): 6A
    • Corrente de impulso direto máxima (IFSM): 30A (onda semisinusoidal, 50Hz/10ms)
    • Corrente de fuga:
      • A Tj = 25°C: inferior a 5µA
      • A Tj = 100°C: inferior a 100µA
  • Tempos e integrais de carga:
    • Tempo de recuperação inversa (trr): inferior a 50ns
    • Integral de carga para fusão (i²t, t < 10ms): 4,5 A²s
  • Temperaturas:
    • Temperatura de junção (Tj): -50°C a +150°C
    • Temperatura de armazenamento (Ts): -50°C a +150°C
  • Características térmicas e capacitivas:
    • Capacidade de junção típica (Cj, a VR = 4V): 10pF
    • Resistência térmica típica junção-ambiente (RthA): 70K/W
    • Resistência térmica típica junção-terminal (RthT): 30K/W
  • Dados mecânicos:
    • Peso aproximado: 0,07g
    • Material do encapsulamento: UL 94V-0
    • Condições de soldadura e montagem: 260°C/10s
    • MSL (Nível de sensibilidade à humidade): 1
  • Conformidade: RoHS, REACH
  • Tipo de embalagem: bobine, fita
