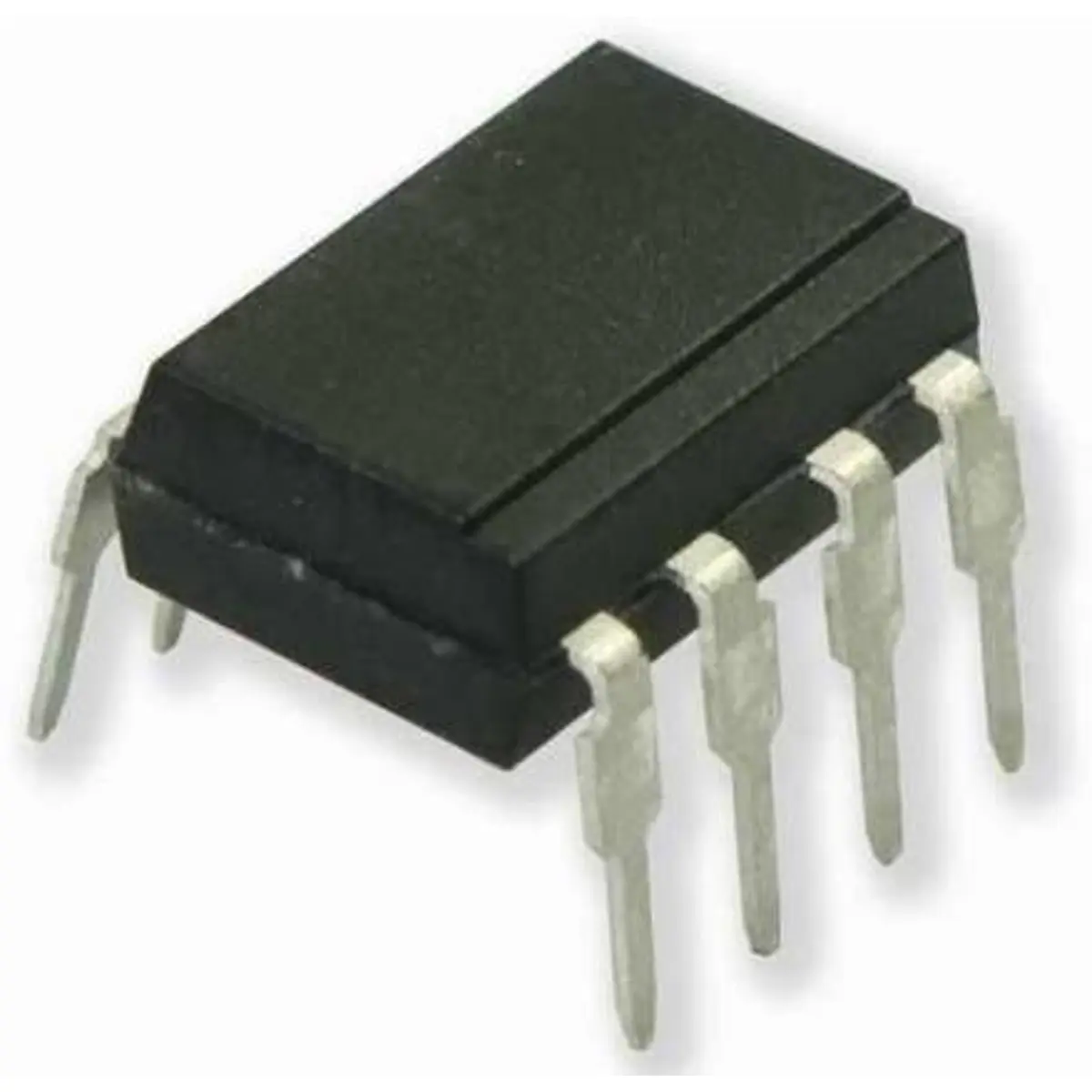

Circuito Acoplador óptico LTV-3120

Especificações técnicas

• Fabricante: LITEON
• Referência do fabricante: LTV-3120
• Tipo de componente: Optoacoplador driver de porta
• Aplicação principal: Comando de IGBT e MOSFET
• Número de canais: 1
• Tecnologia de isolamento: Acoplamento óptico
• Tensão de isolamento: 5000 V RMS
• Corrente máxima de saída de pico: 2,5 A
• Corrente mínima de saída de pico garantida: 2,0 A
• Tensão de alimentação da saída (VCC): 15 a 30 V
• Corrente direta de entrada recomendada: 7 a 16 mA
• Corrente direta máxima de entrada: 25 mA
• Tensão direta típica do LED de entrada: 1,37 V
• Tensão inversa máxima da entrada: 5 V
• Tempo de subida típico: 42 ns
• Tempo de descida típico: 50 ns
• Atraso máximo de propagação: 400 ns
• Proteção UVLO: Impede o funcionamento do circuito quando a tensão de alimentação é insuficiente, evitando comutações instáveis.
• Imunidade mínima a transientes de modo comum: 15 kV/µs
• Temperatura de funcionamento: -40 °C a +105 °C, conforme a especificação aplicável do fabricante
• Encapsulamento: DIP-8
• Número de terminais: 8
• Tipo de montagem: THT (Through-Hole Technology)
• Dissipação total máxima: 295 mW
